磁歪式リニアセンサ

磁歪式リニアセンサ

リニアプロファイルシリーズ
GYKMR プローブ

GYKMRプローブは、下記を改善した機種です。

GYKMから耐ノイズ性を強化

GYKM-RSのヘッド部をスリム化

別置きのコントローラまで、センサデータをRS422の差動転送しており、

GYDC-S1GYDC-05を使用すれば、最小分解能1μm(デジタル出力)が実現可能です。

差動伝送(スタートストップ)
オートキャリブレーション機能

【オートキャリブレーション】

オートキャリブレーション対応のコントローラ(GYHC, GYDC-S1, GYDC-05)と組合わせた場合、

センサ交換時に発生する出力ズレ(センサの個体差による誤差)が自動的に無くなりますので、

センサ交換時の互換性を高めることが出来ます。

<組合せコントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット
<ダウンロードファイル>
・GY総合カタログ「GY20-015J」:89~91ページ
・取説(日本語):2018年10月4日 第5版
・取説(英語):2018年4月27日 第3版

GYKMR プローブ写真

こんな方にオススメです

  • デジタル出力のポテンショメータをお探しの方
  • 高精度なリニアセンサをお探しの方
  • 油圧シリンダに外付けできるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

線形性 ±0.025%FS以下 TYP 分解能 (アナログ)16bit
(デジタル)Min.1μm
繰返し精度 ±0.001%FS以下 温度特性 ±20ppm FS/℃以下
使用温度範囲 0℃~+65℃ 保存温度範囲 -20℃~+65℃
耐振 3G(または 40Hz 1mmPP) 耐衝撃 10G(2msec)
保護規格 IP53, IP64, IP65

・上記精度は有効ストローク300mm以上のプローブに適応されます。
 300mm未満のプローブは300mmのプローブ仕様と同等になります。
・分解能は組合せコントローラで異なります。
・センサに付属する固定金具:K38の個数は下記の通りです。
 ストローク 600mm未満:4個 600~1000mm:6個 1001~1500mm:8個 1501~2500mm:10個
・センサに付属するクランプ:F50の個数は下記の通りです。
 ストローク 600mm未満:2個 600~1000mm:3個 1001~1500mm:4個 1501~2500mm:5個

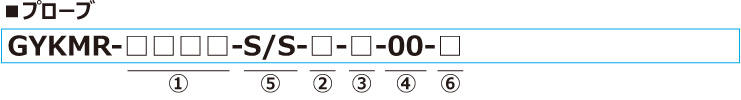

型式

①有効ストローク
 15mm~2000mm(ロッド型、T型及びスライド型)
 15mm~500mm(両ロッドエンド型)
 15mm~2500mm(TS型、TW型)


②マグネット
 R:標準ロッドΦ6型(先端ネジM5)<IP53>
 R2:耐水ロッドΦ6型(先端ネジM5)<IP64>
 R88:ロッドΦ8型(先端ネジM8)<IP64>
 R85:ロッドΦ8型(先端ネジM5)<IP64>
 RW88:両ロッドエンド型(ロッド径Φ8)<IP64>
 U:スライドマグネット<IP65>
 T:フローティングマグネット(ギャップ:1mm)<IP65>
 TS:フローティングマグネット(ギャップ:4mm)<IP65>
 TW:フローティングマグネット(ギャップ:8mm)<IP65>
 U-FX65:スライドマグネット+リングボール付きロッドΦ6型(先端ネジM5)<IP65>
 U-FX88:スライドマグネット+リングボール付きロッドΦ8型(先端ネジM8)<IP65>


③ケーブル取出し
 △GF:ケーブル直出し/ケーブル端切放し型
 △GA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.10m)(*)
  △:ケーブル種類 S:標準ケーブル、H:耐熱ケーブル、R:耐屈曲ケーブル
  (*)延長ケーブルを用いた場合、センサケーブル(m)+延長ケーブル(m)≦200m
・延長ケーブルは、「こちら」からご指定下さい。


④出力形式
 00:コントローラ別置型


⑤デッドゾーン
 TS型およびTW型でストローク2001mm以上の場合は、先端デッドゾーンが80mm(標準65mm+15mm)となります。
 型式表記は下記です。
 ・S/S:標準
 ・S/80:2001mm~(マグネット型式:TS、TW)


⑥固定金具
 K38:固定金具付
 F50:クランプ付
 N:どちらも不要

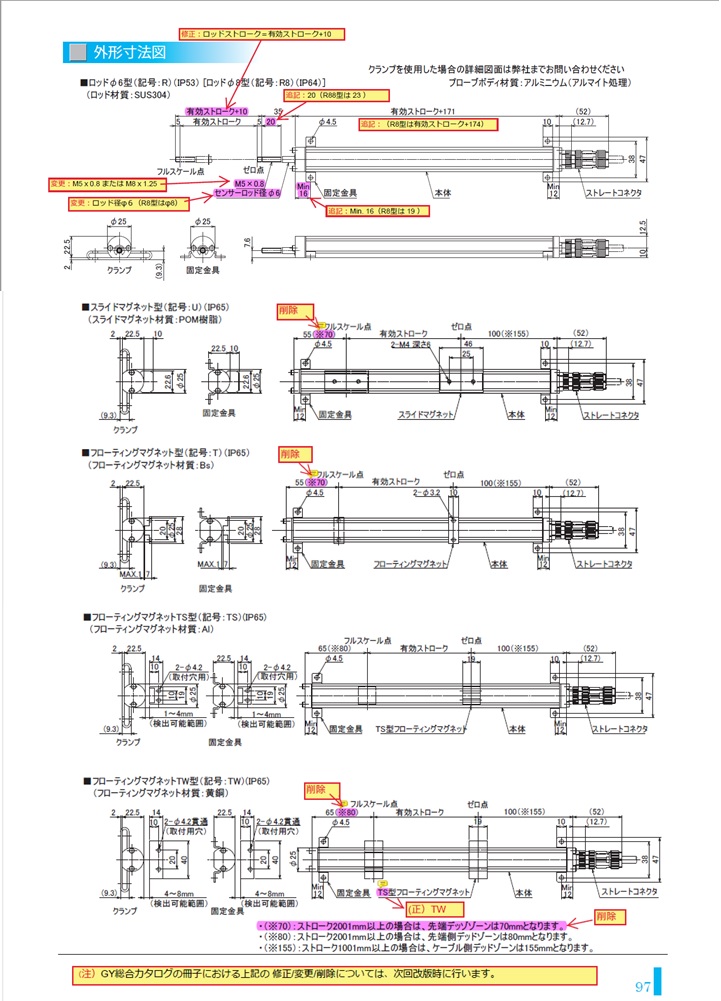

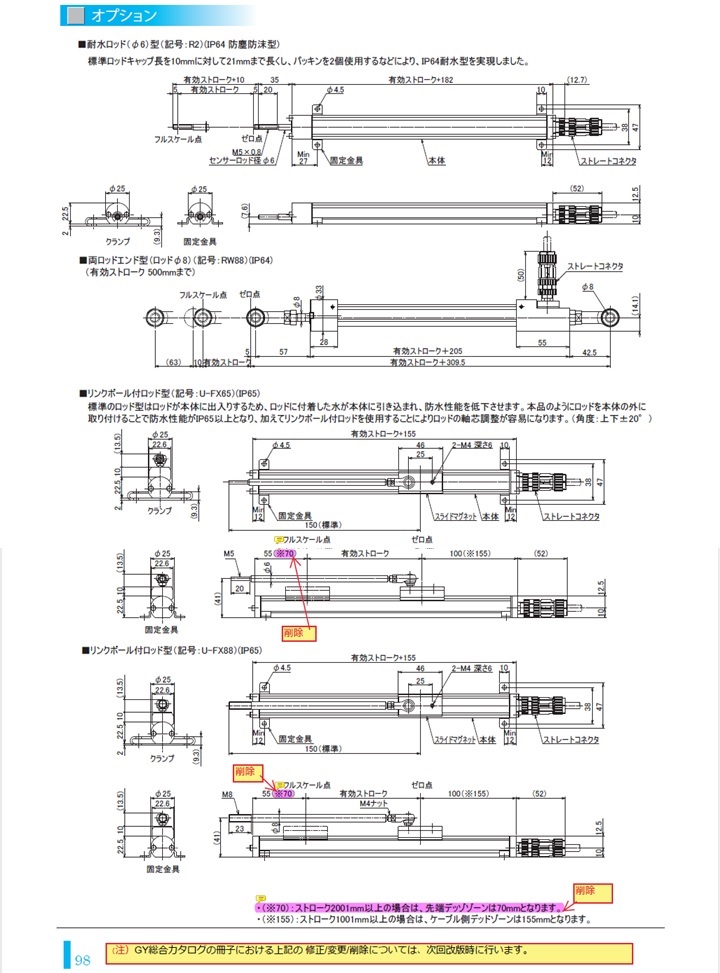

外形寸法図

外形寸法図1   外形寸法図2   ケーブル
拡大する 拡大する 拡大する

・プローブボディ材質:アルミニウム(アルマイト処理)
・センサに付属する固定金具:K38の個数は下記の通りです。
 ストローク 600mm未満:4個 600~1000mm:6個 1001~1500mm:8個 1501~2500mm:10個
・センサに付属するクランプ:F50の個数は下記の通りです。
 ストローク 600mm未満:2個 600~1000mm:3個 1001~1500mm:4個 1501~2500mm:5個

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYKM-RS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65

磁歪式リニアセンサ

製品名 - - - - - - - -
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYRHP-MRA

サンテスト

カタログPDF

電圧
電流
15~1000mm ±0.025%FS 0.1mm ±0.1mm -20~+80℃ 20G / 100G IP67, IP68,
IP69K
