GYSE-P-PF プローブリニアプロファイルシリーズ

磁歪式リニアセンサ

GYSE-P-PF プローブ

GYSE-P-PF プローブ写真

リニアプロファイル形状のProfibusDP出力型です。
マグネットの変位を最大ポーレート12MbpsのProfibusDP(DPV0)にて出力します。
センサパラメータ(分解能、出力方向など)はProfibusを通じて客先にて設定可能です。
GSDファイルは弊社WEBサイトからダウンロードできます。
また1台のGYセンサで、最大32個の検出マグネットを同時計測することが可能です。
別売のPROFIBUSマスタシミュレータを使用すれば、PROFIBUSマスタ(通常はPLCです)に代わって、
パソコンからPROFIBUSスレーブのデータを確認や設定を行うことも可能です。

 CEマーキング
 ノイズキャンセル

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」(日本語):88ページ、89ページ
・取説(日本語):2023年7月28日 第11版
・GY総合カタログ「GY22-017E」(英語):88ページ、89ページ
・取説(英語):2012年3月19日 第5版

こんな方にオススメです

  • 高精度のリニアセンサをお探しの方
  • ProfibusDP出力のリニアセンサをお探しの方(プロフィバス)
  • 同時多点計測(最大32点)のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

Profibus DP 出力

マグネットの変位を最大ボーレート12MbpsのProfibusDP(DPV0)にて出力します。

センサパラメータの簡易設定

センサパラメータ(分解能、出力方向など)はProfibusを通じて客先にて設定可能です。
また別売のProfibusマスタシミュレータを使用すれば、Profibusマスタ(通常はPLC)に代わって、
パソコンからProfibusスレーブのデータの確認や設定を行うことも可能です。

性能

仕様

線形性 ±0.025%FS以下 Typ. 分解能 Min.1μm
(Profibus Configuratorにて設定)
繰返し精度 ±0.001%FS以下 温度特性 ±15ppmFS/℃以下
出力 Profibus DPV0 供給電源 +24(±2)VDC(70mA)
サンプリング周波数※ ストローク ~800mm:2000Hz
~2200mm:1000Hz
~5000mm:500Hz
5001mm~:250Hz
使用温度範囲 -20℃~+75℃
保存温度範囲 -40℃~+75℃ 耐振 15G(20~100Hz)
耐衝撃 100G(2msec) 保護規格 IP65
オプション品 Profibusマスターシミュレータ

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
※マルチマグネット仕様の場合は、サンプリング周波数が異なりますので弊社まで御問合せ下さい。
・センサに付属するクランプの個数は下記の通り。固定金具/クランプ 図面はこちらから
 ストローク 600mm未満:2個
    600~1000mm:3個
    1001~1500mm:4個
    1501~2000mm:5個
    (500mm毎に1個追加)

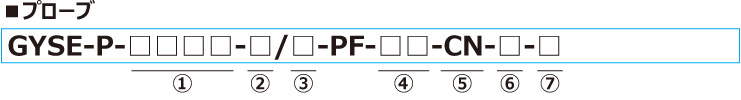

型式

①有効ストローク
 15~7500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 70:70mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


④組合せマグネット
 PFU:PFUスライドマグネット
 FE:No.5N-UKマグネット
 BP:No.5PFT-LGマグネット
 M11N:No.11N
 M11S:No.11S
 ・上記以外のマグネットは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネットを指定するのみ。
  マグネットが必要な場合は別途ご注文下さい。


⑤ケーブル取出し
 CN:コネクタ型


⑥オプション
  無記入:オプション不要
  L:リニアリティ補正オプション(±0.006%FS以下 TYP)


⑦クランプ
 F50:クランプ付
 N :クランプ不要
  ・固定金具/クランプ 図面はこちらから
  ・ストロークによって、付属する個数は決まっています。
   それ以上が必要な方は、別途ご指示下さい。

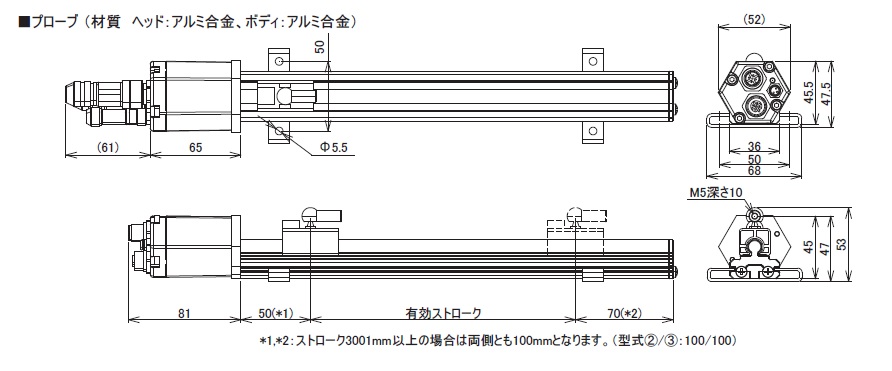

外形寸法図

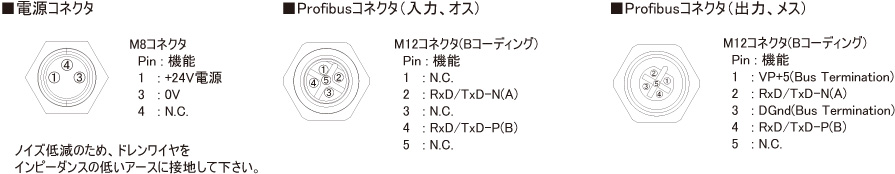

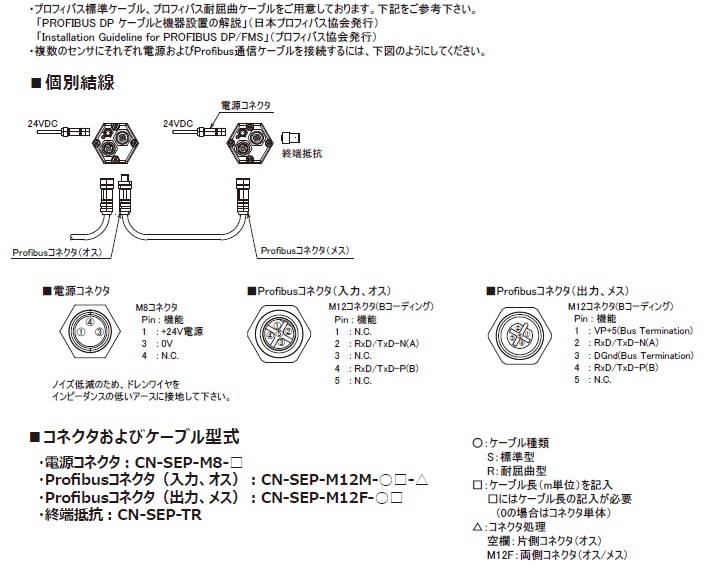

プローブ   マグネット   コネクタ   結線
拡大する 拡大する 拡大する 拡大する

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-EP2-PF プローブ

EtherNet/IP 15〜7500mm ±0.025%FS 位置:Min.1μm
速度:1um/sec
±0.001%FS
以下
-20℃ ~+75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
