GYSE-EP2-PF プローブリニアプロファイルシリーズ

new

磁歪式リニアセンサ

GYSE-EP2-PF プローブ

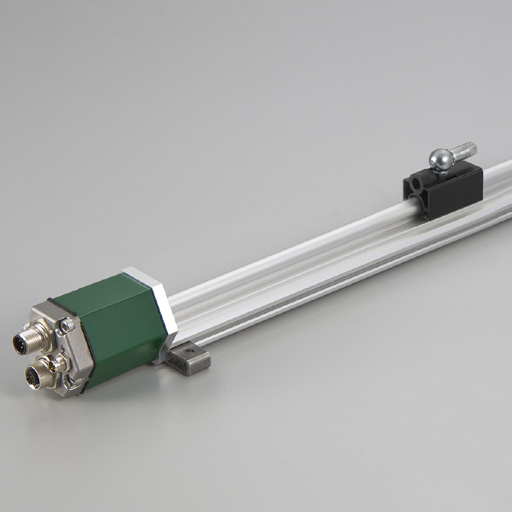

GYSE-EP2-PF プローブ写真

リニアプロファイル形状のEtherNet/IP出力型のGYセンサです。
マグネットの変位および速度をEtherNet/IP出力するアダプタ機器です。
また1台のセンサで、最大20個の検出マグネットの位置および速度を同時計測する
ことができます。
センサエレメントをハウジングから取り外し交換ができます。



<ダウンロードファイル>

 ・GY総合カタログ「GY22-017J」(日本語):90ページ、91ページ
 ・取説(日本語):2022年 5月17日 第2版
 ・GY総合カタログ「GY22-017E」(英語版):90ページ、91ページ
 ・取説(英語版):現在作成中
 ・下のデータダウンロードから取得できます。
   設定ソフトウェア:EDSファイル( IPアドレスの設定と、PLCの取り込みに必要)
   CADデータ    :DFXファイル

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

Profibus DP 出力

 マグネットの変位を最大ボーレート12MbpsのProfibusDP(DPV0)にて出力します。

センサパラメータの簡易設定

 センサパラメータ(分解能、出力方向など)はProfibusを通じて客先にて設定可能です。
 また別売のProfibusマスタシミュレータを使用すれば、Profibusマスタ(通常はPLC)に
 代わって、パソコンからProfibusスレーブのデータの確認や設定を行うことも可能です。

仕様

線形性 ±0.025%FS以下 Typ. 分解能 位置:Min.1μm (マルチマグネット時 Min.10μm)
速度:分解能1um/sec (速度1mm/sec以上の時)
通信開始時のConfiguration Assemblyにて設定
繰返し精度 ±0.001%FS以下(Min.±3μm) 温度特性 ±15ppmFS/℃ 以下
出力 EtherNet/IP 供給電源 +24VDC(±5%) (110mA)
サンプリング周波数 ※ 1kHz (1300mm以下)
500Hz (2400mm以下)
250Hz (2401mm以上)
使用温度範囲 -20℃ ~+75℃
保存温度範囲 -40℃ ~+90℃ 耐振 15G(20~100Hz)
耐衝撃 100G(2msec) 保護規格 IP65

 ・上記精度は有効ストローク300mm以上のセンサに適用されます。
  300mm未満のセンサは300mmのセンサ仕様と同等になります。

 ※ マルチマグネット仕様の場合は、サンプリング周波数が異なりますので弊社まで御問合せ下さい。

 ・センサに付属するクランプの個数は下記の通り。固定金具/クランプ 図面はこちらから
   ストローク 600mm未満:2個
        600~1000mm:3個
        1001~1500mm:4個
        1501~2000mm:5個
     (※500mm毎に1個追加)

型式

①有効ストローク
 15〜7500mm


②根元デッドゾーン
 S : 50mm (標準)
  : mm (ご相談ください)
 ・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 S : 70mm (標準)
  : mm (ご相談ください )
 ・マグネットとの組合せで、対応する寸法が異なります。

④組合せマグネット
 PFU :PFUスライドマグネット
 FE :No.5N-UK
 BP :No.5PFT-LG
 M11N:No.11N
 M11S:No.11S

 ・上記以外のマグネットは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネットを指定するのみ。
  マグネットが必要な方は、別途ご注文下さい。


⑤ケーブル取出し
  CN:コネクタ型


⑥クランプ
  F50:クランプ付
  N:クランプ不要
  ・固定金具/クランプ 図面はこちらから
  ・ストロークによって、付属する個数は決まっています。
   それ以上が必要な方は、別途ご指示下さい。

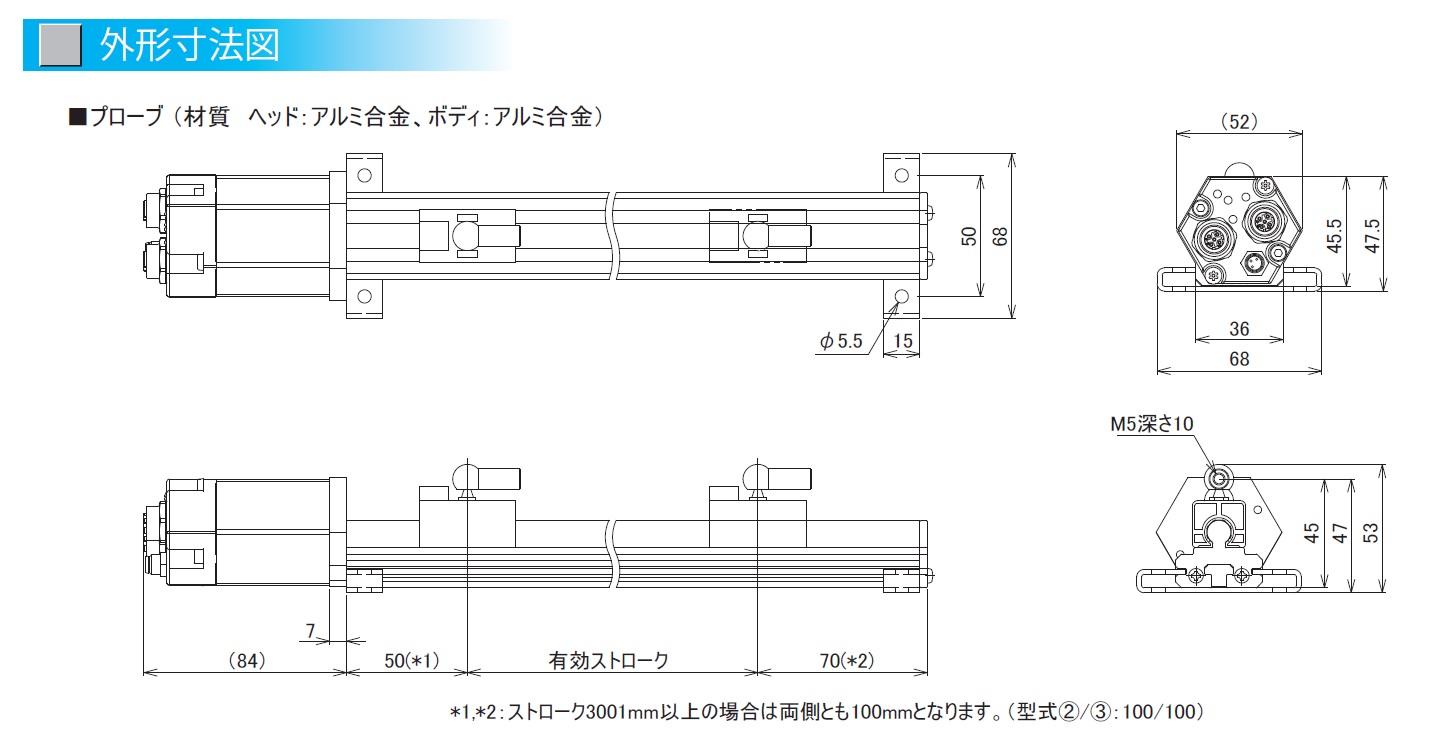

外形寸法図

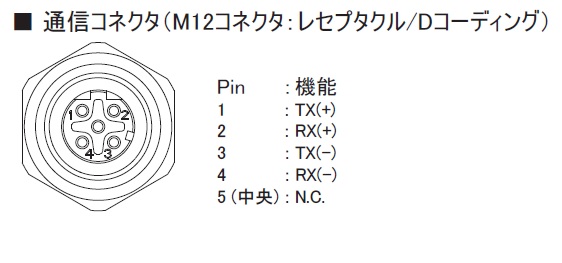

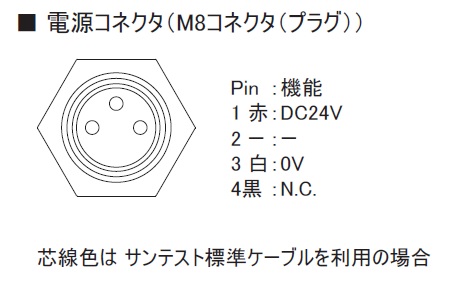

プローブ   電源コネクタ   通信コネクタ
拡大する 拡大する 拡大する

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-EP2-PF プローブ

EtherNet/IP 15〜7500mm ±0.025%FS 位置:Min.1μm
速度:1um/sec
±0.001%FS
以下
-20℃ ~+75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65

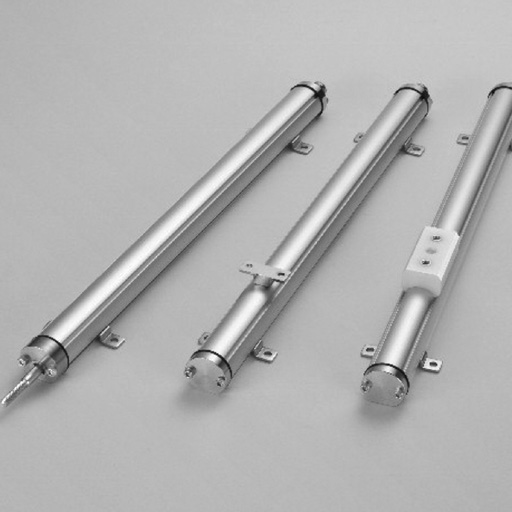

GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
