サンテスト株式会社

磁歪式リニアセンサ

リニアプロファイルシリーズ
GYMRA-PF プローブ

オールインワンの薄型ヘッド「GYMRA」プローブのリニアプロファイル形状です。電圧もしくは電流を出力します。

センサエレメントをハウジングから取り外し交換ができ、別売りの機器(ソフト付き)(型式:GPM)により客先でゼロ/フルスケール点の調整及び出力方向の変更が可能です。

<ダウンロードファイル>

・カタログ:GY19-014J版

・取説:2019年1月9日 第7版

GYMRA-PF プローブ写真

こんな方にオススメです

  • 高精度薄型のアナログ出力のリニアセンサをお探しの方
  • プロファイル形状をお探しの方
  • ポテンショメータの代替品をお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。 油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。

パラメータの自由設定

別売の機器(ソフト付き)(型式:GPM)により、パソコンから 客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

仕様

線形性 ±0.025%FS以下(Min.±60μm) TYP 分解能 0.1mm以下
繰返し精度 ±0.1mm以下 温度特性 ±20ppmFS/℃以下
電圧出力 0~10V または 10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mA または 20~4mA
(負荷抵抗Max.500Ω)
警報出力 オープンドレイン 50V 0.1A (マグネット脱落時) 供給電源 +24(±2)VDC (60mA)
サンプリング周波数 標準1kHz(ストローク1000mmまで) 使用温度範囲 -20℃~+75℃
保存温度範囲 -40℃~+75℃ 耐振 15G(20~100Hz)
耐衝撃 100G(2msec) 保護規格 IP65
オプション品 GPM設定器

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・センサに付属するクランプの個数は下記の通り
 ストローク600mm未満:2個
 600~1000mm:3個
 1001~1500mm:4個
 1501~2000mm:5個 ※500mm毎に1個追加

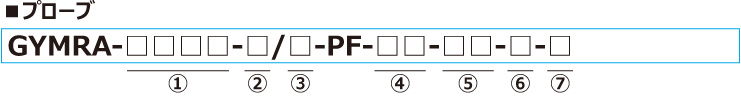

型式

①有効ストローク
15~7500mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:70mm(標準)
mm(ご相談下さい。)
・マグネットとの組合せで、対応できる寸法が異なります。


④組合せマグネット
PFU:PFUスライドマグネット
M11N:No.11Nマグネット
M11S:No.11Sマグネット
BP:No.5PFT-LGマグネット
・上記以外のマグネットは、別途ご相談下さい。
・この型式はプローブと組合せるマグネットを指定するのみ。
・マグネットが必要な場合は別途ご注文下さい。


⑤ケーブル取出し
△GF:ケーブル直出し/ケーブル端切放し型
△GA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.10m)(*)
  (△:ケーブル種類 S:標準、H:耐熱:R:耐屈曲)
(*)延長ケーブルを用いた場合、
   電圧出力:センサケーブル(m)+延長ケーブル(m)≦10m
   電流出力:センサケーブル(m)+延長ケーブル(m)≦100m
・延長ケーブルは、「こちら」からお選び下さい。


⑥位置出力(OUT1)
AD:0~10V(ロッド先端へ移動時、増加動作)
AR:10~0V(ロッド先端へ移動時、減少動作)
BD:4~20mA(ロッド先端へ移動時、増加動作)
BR:20~4mA(ロッド先端へ移動時、減少動作)
V Z/F:指定値電圧
   (例えば V1/5:1~5V、V9.5/0.5:9.5~0.5V)
I Z/F:指定値電流
   (例えば I5.2/20:5.2~20mA、I18/5:18~5mA)
【Z=ゼロ点(根元)の出力値、F=フルスケール点(先端)の出力値】

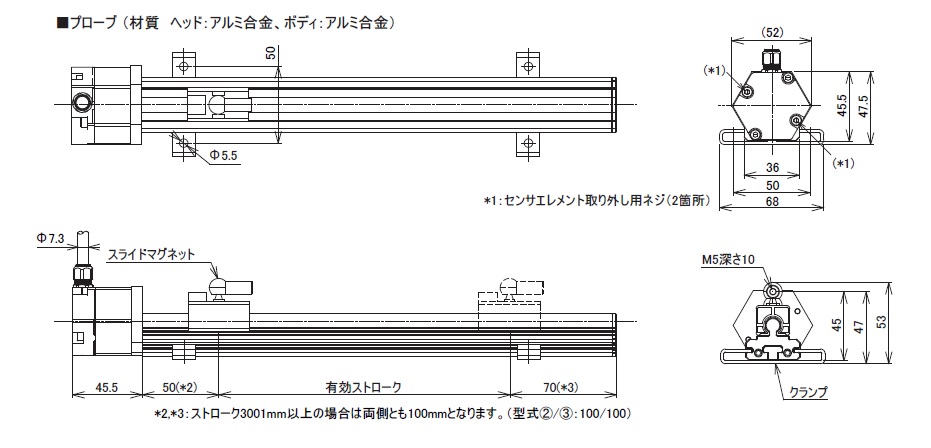

外形寸法図

プローブ   マグネット   ケーブル
拡大する 拡大する 拡大する

・材質 ヘッド:アルミ合金、ボディ:アルミ合金
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 0.1mm以下 ±0.1mm以下 -20~80℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15mm~最大3000mm ±0.025%FS (アナログ出力) 16bit (GYHC接続時)
(デジタル出力) Min.1μm (GYDC-S1接続時)
±0.001%FS 0~65℃ 3G / 10G IP53, IP64, IP65
GYKM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1200mm ±0.05%FS GYHC : 0.01%FS(アナログ)
GYDC-S1 : 0.1mm(デジタル)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI、24bit
バイナリ(標準)またはグレイ
15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-R-PF プロファイル

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
1μm
(GYDC-S1接続時)
±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-Q-PF プロファイル

サンテスト

カタログPDF

A/B相パルス、Z相なし 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS
(Min.3μm)
-20~75℃ 15G / 100G IP65
GYSE-P-PF プロファイル

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 16bit(1/65536) ±0.001%FS以下(Min.3μm) -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧または電流出力 15~2000mm(ロッドタイプ)
15~2500mm(ロッドタイプ以外)
±0.05%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53,IP64,IP65
GYKM-RS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ)
16bit(GYHC接続時)
(デジタル)
Min.1μm(GYDC-S1接続時)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
