磁歪式リニアセンサ

リニアプロファイルシリーズ
GYKM プローブ

GYKMプローブは機械的取付け自由度を高めました。

各種シリンダ、機械への取付けアプローチのチャンスが広がり、また磁歪式(非接触センシング)ですから、ポテンショメータの置き換えとして長寿命を期待頂けます。

<コントローラ>

GYHC 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, EtherNet/IP, Profibus, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット
<ダウンロードファイル>
・カタログ:GY19-014J版
・取説:2013年12月17日

GYKM プローブ写真

こんな方にオススメです

  • ポテンショメーターの置換えをお考えの方
  • 非接触のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.05%FS以下 TYP 繰返し精度 ±0.01%FS以下
温度特性 ±50ppmFS/℃以下 使用温度範囲 0℃~+65℃
保存温度範囲 -20℃~+65℃ 耐振 3G(または 40Hz 1mmPP)
耐衝撃 10G(2msec) 保護規格 IP53, IP64, IP65
分解能 (アナログ)0.01%FS以下
(デジタル)0.1mm

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・センサに付属する固定金具の個数は下記の通りです。
 ストローク 600mm未満   :4個
        600~1000mm :6個

型式

①有効ストローク
15~1000mm


②マグネット
R:標準ロッドΦ6型(先端ネジM5)
R2:耐水ロッドΦ6型(先端ネジM5)
R88:ロッドΦ8型(先端ネジM8)
R85:ロッドΦ8型(先端ネジM5)
RW88:両ロッドエンド型(ロッドΦ8)
U:スライドマグネット型
T:フローティングマグネット(ギャップ1mm)
TS:フローティングマグネット(ギャップ4mm)
TW:フローティングマグネット(ギャップ8mm)
U-FX65:スライドマグネット+リングボール付ロッドΦ6型(先端ネジM5)
U2-FX88:スライドマグネット+リングボール付ロッドΦ8型(先端ネジM8)


③ケーブル取出し
CN:コネクタ型

・コネクタ付ケーブルや延長ケーブルは、「こちら」からお選び下さい。
・使用コネクタ:オムロン製XS2C-D4S1(ストレート型)
         またはD4S2(L型)(材質:PBT樹脂)
・相コネクタは付属致しません。
 相コネクタが必要な場合は別途ご指示願います。
(ストレートコネクタもしくはL型コネクタを選択できます)


④出力形式
00:コントローラ別置きタイプ

外形寸法図

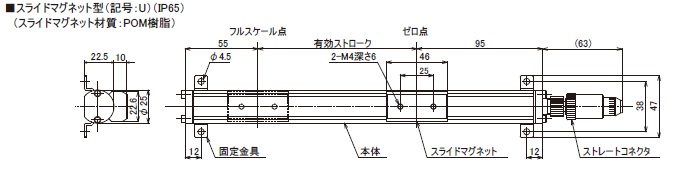

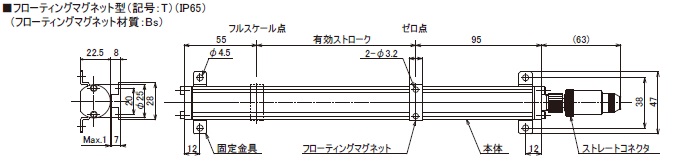

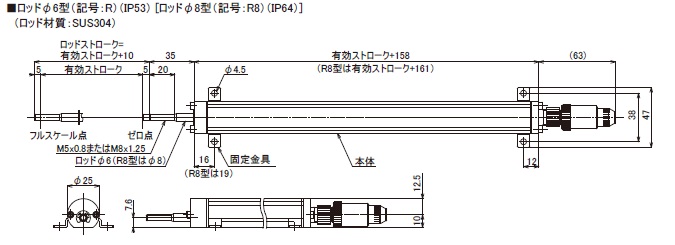

ロッド型   スライドマグネット型   フローティングマグネットT型(記号:T)   結線表
拡大する 拡大する 拡大する 拡大する

・プローブボディ材質:アルミニウム(アルマイト処理)
・センサに付属する固定金具の個数は下記の通り。
 ストローク 600mm未満   :4個
       600~1000mm :6個

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYKM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1200mm ±0.05%FS GYHC : 0.01%FS(アナログ)
GYDC-S1 : 0.1mm(デジタル)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15mm~最大3000mm ±0.025%FS (アナログ出力) 16bit (GYHC接続時)
(デジタル出力) Min.1μm (GYDC-S1接続時)
±0.001%FS 0~65℃ 3G / 10G IP53, IP64, IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 0.1mm以下 ±0.1mm以下 -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI、24bit
バイナリ(標準)またはグレイ
15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-R-PF プロファイル

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
1μm
(GYDC-S1接続時)
±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-Q-PF プロファイル

サンテスト

カタログPDF

A/B相パルス、Z相なし 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS
(Min.3μm)
-20~75℃ 15G / 100G IP65
GYSE-P-PF プロファイル

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 16bit(1/65536) ±0.001%FS以下(Min.3μm) -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧または電流出力 15~2000mm(ロッドタイプ)
15~2500mm(ロッドタイプ以外)
±0.05%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53,IP64,IP65
GYKM-RS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ)
16bit(GYHC接続時)
(デジタル)
Min.1μm(GYDC-S1接続時)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
