GYSE-S-PF プローブリニアプロファイルシリーズ

磁歪式リニアセンサ

GYSE-S-PF プローブ

GYSE-S-PF プローブ写真

GYSE-Sプローブのリニアプロファイルタイプです。
シリアル通信タイプの出力形式で、24~27bit分の位置データをSSIで出力します。
最小分解能1μm。
別売の「SSPC-03」を使用すれば、パラレルデータに変換できますので、I/Oユニットで
取り込むことが可能です。
またセンサエレメントをハウジングから取り外し交換ができ、別売の機器(ソフト付き)
(型式:GPM)により客先で分解能、コード(バイナリもしくはグレイ)及び出力方向の
変更が可能です。またゼロ/フルスケール点の調整も可能です。
  CEマーキング
  ノイズキャンセル
  GPM設定

 <取付金具>

 ・固定金具/クランプ 図面はこちらから



<ダウンロードファイル>
・GY総合カタログ「GY22-017J」(日本語):86ページ、87ページ
・取説(日本語):2023年 7月10日 第18版
・GY総合カタログ「GY22-027E」(英語):86ページ、87ページ
・取説(英語):2023年7月10日 第11版

こんな方にオススメです

  • 高精度のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。 センサだけの交換が可能になります。

パラメータの自由設定

別売の機器(ソフト付き)(型式:GPM)により 客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

仕様

線形性 ±0.025%FS以下 Typ. 分解能 0.1mm~0.001mmの間で選択
繰返し精度 ±0.001%FS以下 温度特性 ±15ppmFS/℃以下
位置出力 SSI、24~27bit、バイナリ(標準)またはグレイ 警報出力 オープンドレイン 50V 0.1A
(マグネット脱落時)
供給電源 +24(±2)VDC(70mA) サンプリング周波数※ 標準1kHz(ボディ全長 1300mmまで)(注1)
使用温度範囲 -20℃~75℃ 保存温度範囲 -40℃~+75℃
耐振 15G(20~100Hz) 耐衝撃 100G(2msec)
保護規格 IP65
オプション品 SSPC-03(SSI→パラレル変換器)

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
※サンプリング周波数は、オプションで最大3.75kHzまで高速化することが可能です。
 但しボディ全長に依存(型式⑫ (注2)オプション欄に記載)し、また消費電流も異なります。

・センサに付属するクランプの個数は下記の通り。固定金具/クランプ 図面はこちらから
 ストローク600mm未満:2個
    600~1000mm:3個
    1001~1500mm:4個
    1501~2000mm:5個
    (500mm毎に1個追加)


(注1)上記赤字「ボディ全長」と(注2)上記赤字「⑫」は、GY総合カタログの冊子の記載から変更されています。
    GY総合カタログの冊子の修正は、次回改版時に行います。(記:2022/11/18)

型式

①有効ストローク
 15~7500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 70:70mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


④組合せマグネット
 PFU:PFUスライドマグネット
 FE:No.5N-UKマグネット
 BP:No.5PFT-LGマグネット
 M11N:No.11N
 M11S:No.11S
 ・上記以外のマグネットは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネットを指定するのみ。
 ・マグネットが必要な場合は別途ご注文下さい。

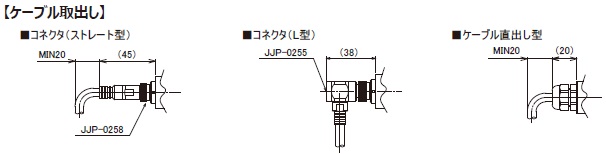

⑤ケーブル取出し
 CN:コネクタ型
 △GF:ケーブル直出し/ケーブル端切放し型
 △GA:ケーブル直出し/ケーブル端中継コネクタ付き
   (:ケーブル長さ(m)入力、Max.10m)(*)
   (△:ケーブル種類 S:標準ケーブル、H:耐熱ケーブル、R:耐屈曲ケーブル)

 (*)10m以上ご利用の場合は、延長ケーブルをご使用下さい。
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
 ・相コネクタは付属致しません。
 相コネクタが必要な場合には別途ご指示願います。
 (ストレートコネクタもしくはL型コネクタを選択できます)


⑥分解能
 D2:0.1mm
 D3:0.05mm
 D4:0.01mm(標準)
 D5:0.005mm
 D7:0.002mm
 D8:0.001mm
 DF:0.5μm
 DG:0.2μm
 DH:0.1μm


⑦リニアリティオプション
  無記入:オプション不要
  L: 線形性補正オプション(室温で補正)


⑧動作方向
 D:マグネットが先端へ移動時に、出力が増加
 R:マグネットが先端へ移動時に、出力が減少


⑨ビット数
 4:24bit(標準)
 5:25bit
 6:26bit
 7:27bit


⑩出力コード
 B:バイナリ(標準)
 G:グレイ


⑪非同期/同期
 5A:非同期SSI出力
 5S:同期SSI出力


⑫オプション
  無記入:オプション不要
  SRT: 耐衝撃オプション(推奨:直出しケーブル型)
   「SRT」オプションの詳細は114頁をご確認下さい。
  高速サンプリング: で 5A(非同期)を選択した場合のみ、
   X2:2kHzサンプリング(ロッド全長:700mm以下)
   X3:3kHzサンプリング(ロッド全長:500mm以下)
   X4:3.75kHzサンプリング(ロッド全長:400mm以下)
(注) GY総合カタログの冊子では誤って⑫と記載、正しくはです。


⑬クランプ
 50:クランプ付
 N :クランプ不要
 ・固定金具/クランプ 図面はこちらから
 ・ストロークによって、付属する個数は決まっています。
   それ以上が必要な方は、別途ご指示下さい。

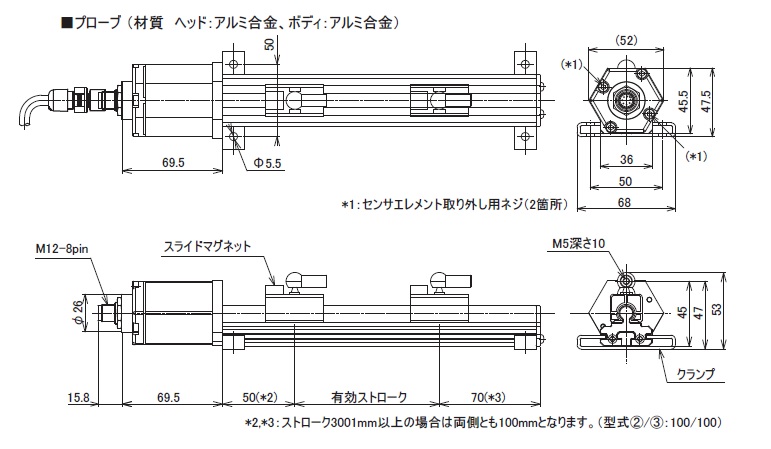

外形寸法図

プローブ   マグネット   結線表   ケーブル取出し
拡大する 拡大する 拡大する 拡大する

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-EP2-PF プローブ

EtherNet/IP 15〜7500mm ±0.025%FS 位置:Min.1μm
速度:1um/sec
±0.001%FS
以下
-20℃ ~+75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
