磁歪式リニアセンサ

リニアプロファイルシリーズ
GYKS2 プローブ

GYKM-LS / LTの後継機種。


GYKS2はGYKMのコントローラ一体型プローブです。従来のGYKS型と比べ、ロッド型のボディ長さが短くなりました。GYKM-LS/LTプローブの後継機種です。電源を供給するだけでマグネットの位置に比例した電圧または電流の位置出力信号が得られます。標準でノイズキャンセル機能を備えています。ポテンショメータからの置き換えが可能となり、非接触センシングによる長寿命をご期待頂けます。また別売の機器(ソフト付き)(型式:GPM)により客先でゼロ/フルスケール点の調整及び出力方向の変更が可能です。

CEマーキング
ノイズキャンセル
GPM設定

<ダウンロードファイル>
・カタログ:GY19-014J版
・取説:2017年12月11日 第3版

GYKS2 プローブ写真

こんな方にオススメです

  • ポテンショメーターの置換えをお考えの方
  • 非接触のリニアセンサをお探しの方
  • 差動トランスの置換えをお考えの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.025%FS以下 TYP 分解能 0.01%FS以下
繰返し精度 ±0.01%FS以下 温度特性 ±50ppmFS/℃以下
電圧出力 0~10V または 10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mA または 20~4mA
(負荷抵抗Max.500Ω以下)
警報出力 なし 供給電源 +24(±2)VDC(100mA以下)
サンプリング周波数 標準1kHz(ストローク1000mmまで) 使用温度範囲 0℃~+65℃
保存温度範囲 -20℃~+65℃ 耐振 3G(または40Hz 1mmPP)
耐衝撃 10G(2msec) 保護規格 IP53, IP64, IP65
オプション品 GPM設定器

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・センサに付属する固定金具の個数は下記の通りです。
 ストローク 600mm未満   :4個
       600~1000mm :6個
       1001~1500mm:8個
       1501~2500mm:10個
・GYKM-LS/LTからの置き換えには
 高さ調整用のスペーサをご用意しております。
 必要な方は別途ご注文下さい。

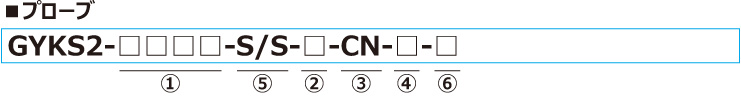

型式

①有効ストローク
15~2000mm(ロッド型、T型)
15mm~500mm(両ロッドエンド型)
15~2500mm(U型、TS型、TW型)


②マグネット
R:標準ロッドΦ6型(先端ネジM5)
R2:耐水ロッドΦ6型(先端ネジM5)
R88:ロッドΦ8型(先端ネジM8)
R85:ロッドΦ8型(先端ネジM5)
RW88:両ロッドエンド型(ロッドΦ8)
U:スライドマグネット型
T:フローティングマグネット(ギャップ1mm)
TS:フローティングマグネット(ギャップ4mm)
TW:フローティングマグネット(ギャップ8mm)
U-FX65:スライドマグネット+リンクボール付ロッドΦ6型(先端ネジM5)
U2-FX88:スライドマグネット+リンクボール付ロッドΦ8型(先端ネジM8)


③ケーブル取出し
CN:コネクタ型
・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
・使用コネクタ:オムロン製XS2C-D4S1(ストレート型)
          またはD4S2(L型)(材質:PBT樹脂)
・相コネクタは付属致しません。
 相コネクタが必要な場合は別途ご指示願います。
(ストレートコネクタもしくはL型コネクタを選択できます)


④位置出力
AD:0~10V(ロッド先端へ移動時、増加動作)
AR:10~0V(ロッド先端へ移動時、減少動作)
BD:4~20mA(ロッド先端へ移動時、増加動作)
BR:20~4mA(ロッド先端へ移動時、減少動作)
・バイポーラ出力(±10V)はご指定できません。


⑤デッドゾーン
 ロッド型以外の形状で、ストローク1001mm以上の場合は、コネクタ側デッドゾーンは150mm、
 またストローク2001mm以上の場合は、先端側デッドゾーンは70mmまたは80mmとなります(標準長+15mm)。
 この時のデッドゾーン表記は実寸法(mm)となります。

S/S:標準
150/S:ストローク1001mm~
150/70:2001mm~(マグネット型式:U, T, U-FX65, U2-FX88)
150/80:2001mm~(マグネット型式:TS, TW)

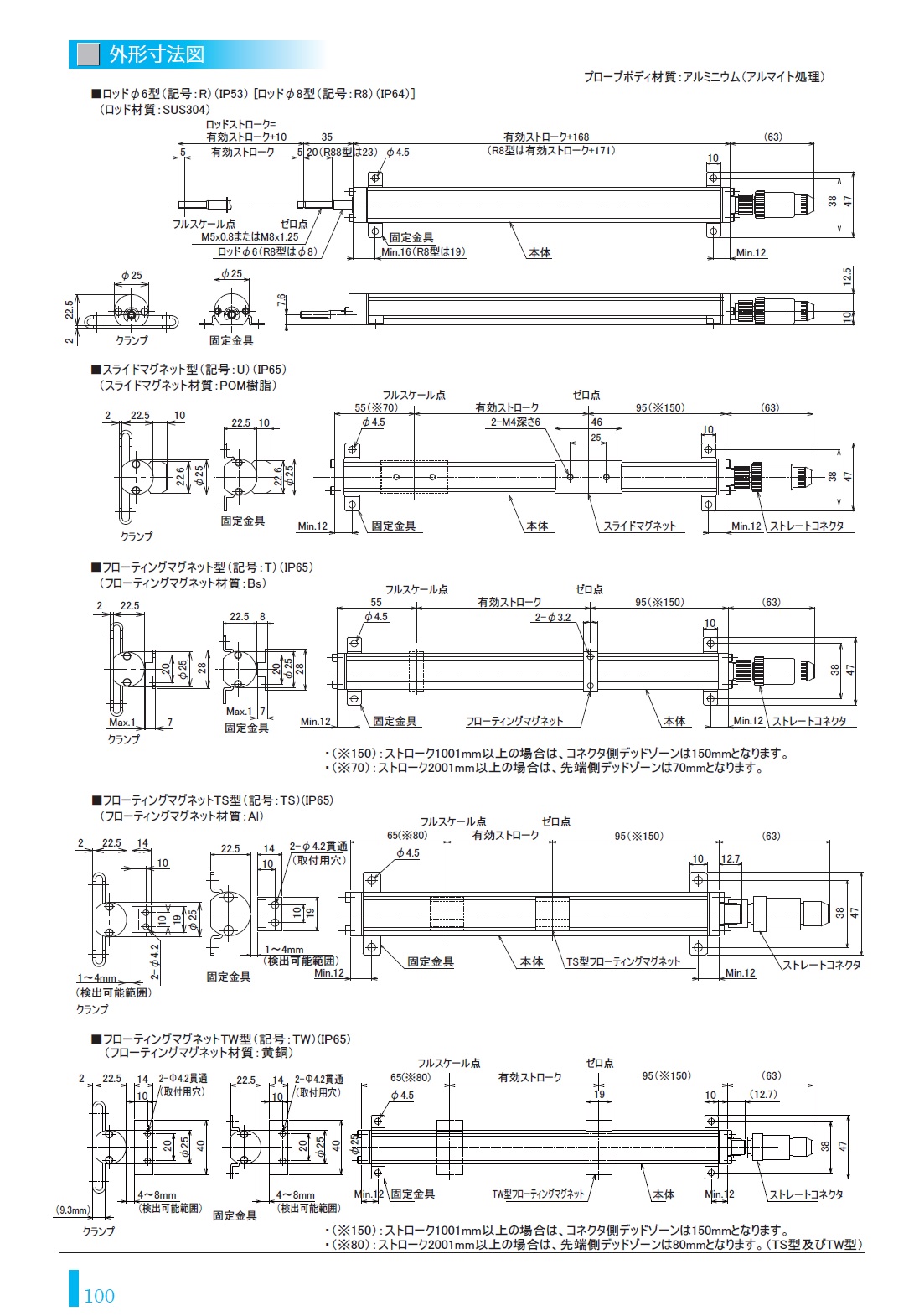

外形寸法図

ロッド型   スライドマグネット型   フローティングマグネットT型   結線表
拡大する 拡大する 拡大する 拡大する

・プローブボディ材質:アルミニウム(アルマイト処理)
・センサに付属する固定金具の個数は下記の通りです。
 ストローク 600mm未満   :4個
       600~1000mm :6個
       1001~1500mm:8個
       1501~2500mm:10個

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYKS2 プローブ

サンテスト

カタログPDF

電圧または電流出力 15~2000mm(ロッドタイプ)
15~2500mm(ロッドタイプ以外)
±0.05%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53,IP64,IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15mm~最大3000mm ±0.025%FS (アナログ出力) 16bit (GYHC接続時)
(デジタル出力) Min.1μm (GYDC-S1接続時)
±0.001%FS 0~65℃ 3G / 10G IP53, IP64, IP65
GYKM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1200mm ±0.05%FS GYHC : 0.01%FS(アナログ)
GYDC-S1 : 0.1mm(デジタル)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 0.1mm以下 ±0.1mm以下 -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI、24bit
バイナリ(標準)またはグレイ
15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-R-PF プロファイル

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
1μm
(GYDC-S1接続時)
±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-Q-PF プロファイル

サンテスト

カタログPDF

A/B相パルス、Z相なし 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS
(Min.3μm)
-20~75℃ 15G / 100G IP65
GYSE-P-PF プロファイル

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 16bit(1/65536) ±0.001%FS以下(Min.3μm) -20~75℃ 15G / 100G IP65
GYKM-RS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ)
16bit(GYHC接続時)
(デジタル)
Min.1μm(GYDC-S1接続時)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
