GYSE-A-PF プローブリニアプロファイルシリーズ

磁歪式リニアセンサ

GYSE-A-PF プローブ

GYSE-A-PF プローブ写真

GYSE-Aプローブのリニアプロファイルタイプです。
高精度ハイパフォーマンスのセンサで、アナログ出力は16bitの高分解能を有します。
速度出力(オプション)も対応可能です。また2個のマグネットを使用し2点間距離や
各々の位置を出力できます。
センサエレメントをハウジングから取り外し交換ができ、別売の機器(ソフト付き)
(型式:GPM)により客先でゼロ/フルスケール点の調整、及び出力方向の変更が可能です。
CEマーキング
ノイズキャンセル
GPM設定

<ダウンロードファイル>
・GY総合カタログ「GY22-017J」(日本語):82ページ、83ページ
・取説(日本語):2023年7月10日 第14版
・GY総合カタログ「GY22-017E」(英語):82ページ、83ページ
・取説(英語):2023年7月10日 第11版

こんな方にオススメです

  • 高精度のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。 センサだけの交換が可能になります。

パラメータの自由設定

別売の機器(ソフト付き)(型式:GPM)により 客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

仕様

線形性 ±0.025%FS以下 Typ. 分解能 16bit(65536)
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
位置出力
(標準)
0~10V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
または 4~20mA(負荷抵抗Max.500Ω)
速度出力
(オプション)
±10V(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
または 4~20mA(負荷抵抗Max.500Ω)
警報出力 オープンドレイン 50V 0.1A
(マグネット脱落時)
供給電源 +24(±2)VDC(80mA)
サンプリング周波数 標準1kHz(ボディ全長 1300mmまで)(注1) 使用温度範囲 -20℃~+75℃
保存温度範囲 -40℃~+75℃ 耐振 15G(20~100Hz)
耐衝撃 100G(2msec) 保護規格 IP65
オプション品 GPM設定器

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
(*1)型式⑦アナログ出力の追加オプション適用時は100mAとなります。
(*2)サンプリング周波数は、オプションで最大3.75kHzまで高速化することが
 可能です。但しロッド全長に依存(型式⑧オプション欄に記載)し、また
 消費電流も異なります。
・センサに付属するクランプの個数は下記の通り。固定金具/クランプ 図面はこちらから
 ストローク600mm未満:2個
      600~1000mm:3個
      1001~1500mm:4個
      1501〜2000mm: 5個
     (500mm毎に1個追加)


 (注1)上記赤字「ボディ全長」は、GY総合カタログの冊子の記載から変更されています。
   GY総合カタログの冊子の修正は、次回改版時に行います。(記:2022/11/18

型式

①有効ストローク
 15~7500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 70:70mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


④組合せマグネット
 PFU:PFUスライドマグネット
 FE:No.5N-UKマグネット
 BP:No.5PFT-LGマグネット
 M11N:No.11N
 M11S:No.11S
 ・上記以外のマグネットは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネットを指定するのみ。
  マグネットが必要な場合は別途注文下さい。

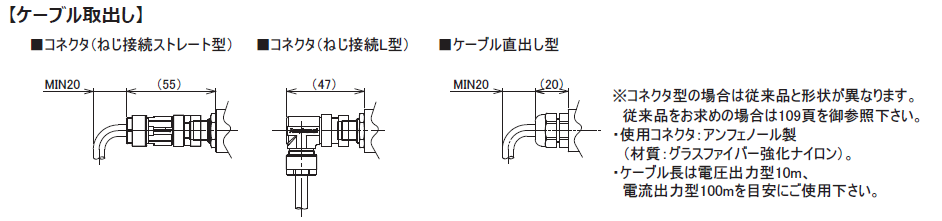

⑤ケーブル取出し
 8P:コネクタ型(M12-8pin)
 △GF:ケーブル直出し/ケーブル端切放し型
 △GA:ケーブル直出し/ケーブル端中継コネクタ付き
   (:ケーブル長さ(m)入力、Max.10m)(*)
   (△:ケーブル種類
      S:標準、H:耐熱、R:耐屈曲、UL:cUL対応)
 CN:従来コネクタ型(オプション109頁を御参照下さい)

(*)延長ケーブルを用いた場合、
   電圧出力:センサケーブル(m)+延長ケーブル(m)≦10m
   電流出力:センサケーブル(m)+延長ケーブル(m)≦100m
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
 ・相コネクタは付属致しません。
  相コネクタが必要な場合は別途ご指示願います。
  (ストレートコネクタもしくはL型コネクタを選択できます)


⑥位置出力(OUT1)
 AD:0~10V(ロッド先端へ移動時、増加動作)
 AR:10~0V(ロッド先端へ移動時、減少動作)
 BD:4~20mA(ロッド先端へ移動時、増加動作)
 BR:20~4mA(ロッド先端へ移動時、減少動作)
 CD:バイポーラ出力(-V~+V)
       (例えば CD10:-10V~+10V)
 CR:バイポーラ出力(+V~-V)
       (例えば CR05:+5V~-5V)
 V Z/F:指定値電圧
       (例えば V1/5:1~5V、V9.5/0.5:9.5~0.5V)
 I Z/F:指定値電流
       (例えば I5.2/20:5.2~20mA、I18/5:18~5mA)
 ・Z=ゼロ点(根元)の出力値、F=フルスケール点(先端)の出力値


⑦アナログ出力の追加オプション(OUT2)
 ・N:オプション不要(標準)
 ・位置出力の場合:⑥から選択
 ・速度出力の場合(注1)
   VA[  ]:±10V
   WB[  ]:4~20mA
   [  ]:最大速度(1.00~999mm/sec)
       <有効数字3桁、小数点はRで表記>

 (注1)
  VAはマグネット停止時に0V、プローブ先端へ移動時に+10Vです。
   (プローブ根元へ移動時に-10Vです。)
  WBはマグネット停止時に4mA、移動方向に関係なく最大速度時に20mAです。


⑧オプション
 無記入:オプション不要
 X2:2kHzサンプリング(ロッド全長:700mm以下)
 X3:3kHzサンプリング(ロッド全長:500mm以下)
 X4:3.75kHzサンプリング(ロッド全長:400mm以下)


⑨クランプ
 F50:クランプ付
 N :クランプ不要
  ・固定金具/クランプ 図面はこちらから
  ・ストロークによって、付属する個数は決まっています。
   それ以上が必要な方は、別途ご指示下さい。


⑩2マグネットオプション
  A   :マグネット1個(標準)
  A2MR:マグネット2個(2点間距離)(※)
  A2ME:マグネット2個(各々の出力)(※)
  (詳細は別途お問合せ下さい。)
※・マグネット間距離は最低75mm以上確保して下さい。
  (但しマグネットの種類によって最小マグネット間距離は異なります。)
  ・No.11Nマグネット以外の場合はご相談下さい。

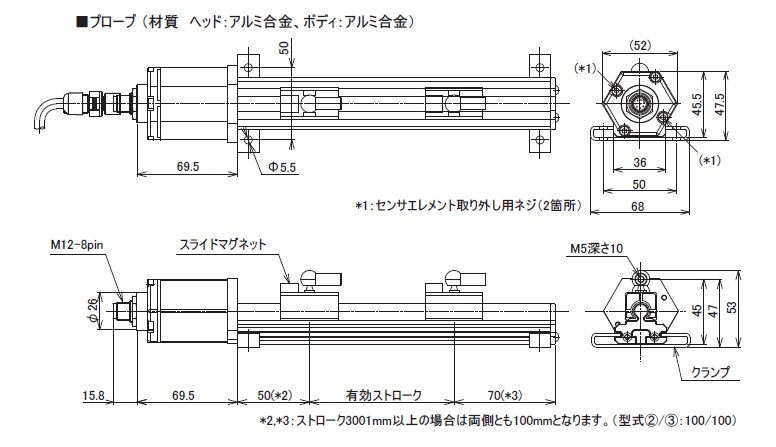

外形寸法図

プローブ   マグネット   結線表   ケーブル取出し
拡大する 拡大する 拡大する 拡大する

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65536) ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-EP2-PF プローブ

EtherNet/IP 15〜7500mm ±0.025%FS 位置:Min.1μm
速度:1um/sec
±0.001%FS
以下
-20℃ ~+75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 0.1mm ±0.1mm -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-R-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-Q-PF プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYSE-P-PF プローブ

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS Min.1μm ±0.001%FS -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧
電流
15~2500mm ±0.025%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
