磁歪式リニアセンサ

リニアプロファイルシリーズ
GYSE-Q-PF プロファイル

リニアプロファイル形状のGYSE-Qセンサです。インクリメンタル(A/B相パルス)出力型のセンサです。最小分解能1μm。サンプリング毎に応答周波数250kHzまたは500kHz(固定)(分解能に依存)のパルスが、ラインドライバ出力されます。リニアスケールのような連続したパルスは出力されませんので、ご注意ください。またセンサエレメントをハウジングから取り外し交換ができ、別売の機器(ソフト付き)(型式:GPM)により客先で分解能、パルス周波数、出力方向の変更及びゼロ/フルスケール点の調整が可能です。
CEマーキング
ノイズキャンセル
GPM設定
<ダウンロードファイル>
・カタログ:GY19-014J版
・取説:2018年5月18日 第10版

GYSE-Q-PF プロファイル写真

こんな方にオススメです

  • 高精度のリニアセンサをお探しの方
  • 油圧CYに外付けできるリニアセンサをお探しの方
  • A/B相パルス出力をお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。 センサだけの交換が可能になります。

パラメータの自由設定

別売の機器(ソフト付き)(型式:GPM)により 客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

仕様

線形性 ±0.025%FS以下 TYP 分解能 0.1mm~0.001mmの間で選択
繰返し精度 ±0.001%FS以下(Min.±3μm) 温度特性 ±15ppmFS/℃以下
位置出力 A/B相パルス(4逓倍)、Z相なし
RS422差動ドライバ、応答周波数250kHz
警報出力 オープンドレイン 50V 0.1A
(マグネット脱落時)
供給電源 +24(±2)VDC(70mA) サンプリング周波数 標準1kHz(ストローク1000mmまで)
使用温度範囲 -20℃~+75℃ 保存温度範囲 -40℃~+75℃
耐振 15G(20~100Hz) 耐衝撃 100G(2msec)
保護規格 IP65
オプション品 GPM設定器

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。

・センサに付属するクランプの個数は下記の通り
 ストローク 600mm未満:2個
       600~1000mm:3個
       1001~1500mm:4個
       1501~2000mm:5個
 (500mm毎に1個追加)

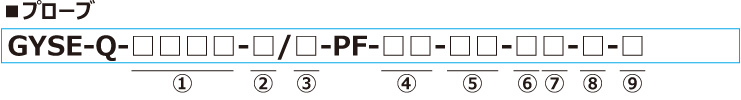

型式

①有効ストローク
15~7500mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:70mm(標準)
mm(ご相談下さい。)
・マグネットとの組合せで、対応できる寸法が異なります。


④組合せマグネット
PFU:PFUスライドマグネット
M11N:No.11Nマグネット
M11S:No.11Sマグネット
BP:No.5PFT-LGマグネット
・上記以外のマグネットは、別途ご相談下さい。
・この型式はプローブと組合せるマグネットを指定するのみ。
・マグネットが必要な場合は別途ご注文下さい。

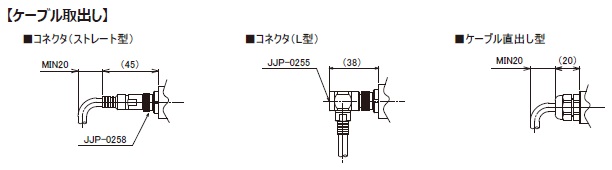

⑤ケーブル取出し
CN:コネクタ型
△GF:ケーブル直出し/ケーブル端切放し型
△GA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.10m)(*)
  (△:ケーブル種類 S:標準ケーブル、H:耐熱ケーブル、R:耐屈曲ケーブル)

(*)延長ケーブルを用いた場合、
   センサケーブル(m)+延長ケーブル(m)≦100m
・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
・相コネクタは付属致しません。
 相コネクタが必要な場合は別途ご指示願います。
(ストレートコネクタもしくはL型コネクタを選択できます)


⑥分解能
D2:0.1mm
D3:0.05mm
D4:0.01mm(標準)
D5:0.005mm
D7:0.002mm
D8:0.001mm


⑦動作方向
D:マグネットが先端へ移動時に、出力が増加
R:マグネットが先端へ移動時に、出力が減少


⑧パルス周波数
1:1MHz
2:500kHz(⑦分解能:D7, D8時の標準)
3:250kHz(⑦分解能:D2~D5時の標準)
4:125kHz
6:31kHz
7:15kHz


・選択した分解能とパルス周波数により、マグネットの最大速度が
 異なります。標準設定時の速度は下表の通りです。

分解能パルス周波数マグネット最大速度
0.1mm250kHz(※)15m/sec
0.05mm250kHz(※)15m/sec
0.01mm250kHz8m/sec
0.005mm250kHz4m/sec
0.002mm500kHz3.2m/sec
0.001mm500kHz1.6m/sec
※ノイズキャンセル機能の制約による

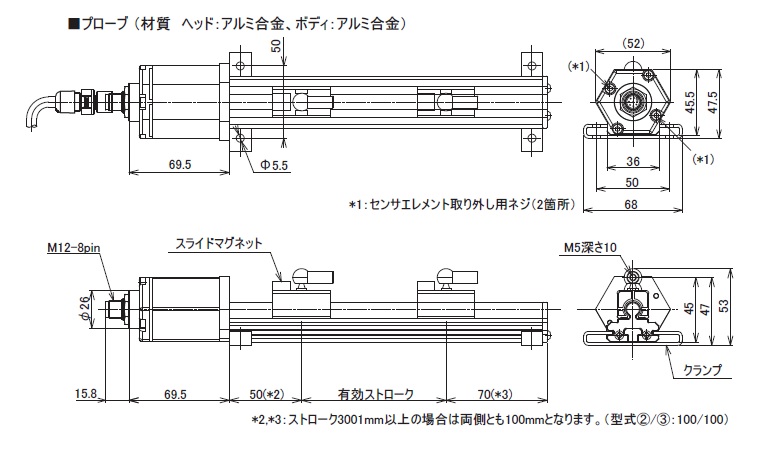

外形寸法図

プローブ   マグネット   結線表   ケーブル取り出し
拡大する 拡大する 拡大する 拡大する

・材質 ヘッド:アルミ合金、ボディ:アルミ合金
・使用コネクタ:レモ製(シェル材質:黄銅Niメッキ)。(標準:ストレート型、オプション:L型)
・適用ケーブル外径:Φ6.6~Φ7.5、適用電線サイズ:0.5mm2以下
・センサに付属するクランプの個数は下記の通り
 ストローク 600mm未満:2個
       600~1000mm:3個
       1001~1500mm:4個
       1501~2000mm:5個
 (500mm毎に1個追加)

リニアプロファイルシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-Q-PF プロファイル

サンテスト

カタログPDF

A/B相パルス、Z相なし 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS
(Min.3μm)
-20~75℃ 15G / 100G IP65
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15mm~最大3000mm ±0.025%FS (アナログ出力) 16bit (GYHC接続時)
(デジタル出力) Min.1μm (GYDC-S1接続時)
±0.001%FS 0~65℃ 3G / 10G IP53, IP64, IP65
GYKM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1200mm ±0.05%FS GYHC : 0.01%FS(アナログ)
GYDC-S1 : 0.1mm(デジタル)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 0.1mm以下 ±0.1mm以下 -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI、24bit
バイナリ(標準)またはグレイ
15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-R-PF プロファイル

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
1μm
(GYDC-S1接続時)
±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-P-PF プロファイル

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 16bit(1/65536) ±0.001%FS以下(Min.3μm) -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧または電流出力 15~2000mm(ロッドタイプ)
15~2500mm(ロッドタイプ以外)
±0.05%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53,IP64,IP65
GYKM-RS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ)
16bit(GYHC接続時)
(デジタル)
Min.1μm(GYDC-S1接続時)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
