三菱電機㈱殿 MELSECビルトイン ユニット
弊社では、三菱電機㈱殿製シーケンサの2つのシリーズ（MELSEC Q / iQ-R）にビルトインできる
弊社の「センサ変換器ユニット」と「油圧/空圧サーボコントローラユニット」がございます。
【 MELSEC Qシリーズ用 】
本ユニットは、三菱電機㈱殿製のシーケンサ MELSEC Qシリーズにビルトインできる
変換ユニットです。
＜ 変換器ユニット ＞
検出器で検出したセンサ信号を信号変換回路にてデジタル信号に変換します。
各軸のバイナリ位置データは、バッファメモリを介してCPUから読み出せます。
・DC-Q-G ： 磁歪センサ（GYシリーズ）用の変換器ユニット
・DC-Q-L ： 耐環境型リニアセンサ（GMRシリーズ）用の変換ユニット
・DC-Q-S/M： VRレゾルバ（ARRシリーズ、STD/MTDシリーズ）用の変換ユニット
＜ 油圧/空圧サーボコントローラユニット ＞
1軸の油圧/空圧位置決めサーボ、センサ位置の取り込み、荷重切替制御が行え、
油圧/空圧シリンダを利用した位置制御、荷重制御を簡単に構成できます。
位置決め指令、現在値、現在値出力などをバッファメモリを介してシーケンサCPUと
データ交換できます。
・DS-Q-G ： 磁歪センサ（GYシリーズ）用サーボコントローラユニット
・DS-Q-E ： エンコーダ（A/B相パルス）入力用サーボコントローラユニット

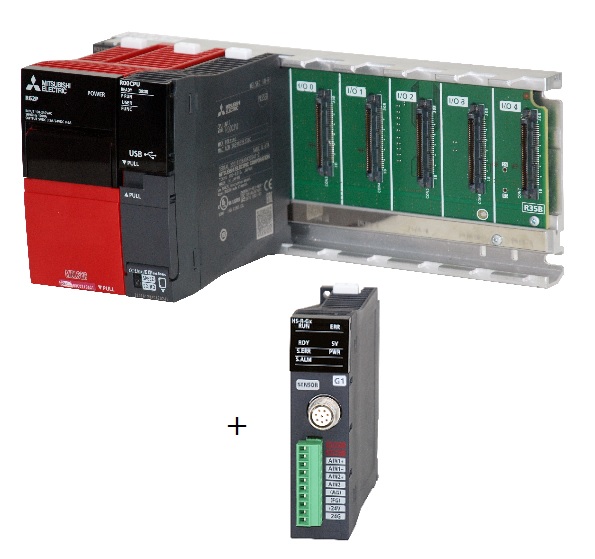

【 MELSE iQ-Rシリーズ用 】
本ユニットは、三菱電機㈱殿製のシーケンサ MELSEC iQ-Rシリーズにビルトインできる
変換ユニットです。
＜ 変換器ユニット ＞
検出器で検出したセンサ信号を信号変換回路にてデジタル信号に変換します。
各軸のバイナリ位置データは、バッファメモリを介してRCPUから読み出せます。
・DC-R-G ：磁歪センサ変換ユニットです。
スタート/ストップインターフェース型磁歪センサを最大２軸まで接続できます。
・DC-R-F：SSI変換器ユニットです。
SSI(Synchronous Serial Interface)センサを最大2 軸まで接続できます。
＜ 油圧/空圧サーボコントローラユニット ＞
1軸の油圧/空圧位置決めサーボ、センサ位置の取り込み、荷重切替制御が行え、
油圧/空圧シリンダを利用した位置制御、荷重制御を簡単に構成できます。
位置決め指令、現在値、現在値出力などをバッファメモリを介してシーケンサRCPUと
データ交換できます。
・HS-R-G：油圧/空圧サーボユニット（磁歪センサ変換ユニット（フィードバック））
・HS-R-F ：油圧/空圧サーボユニット(SSI センサフィードバック)
・HS-R-E ：油圧/空圧サーボユニット (A/B 相パルスフィードバック)
