サンテスト株式会社

磁歪式リニアセンサ
リニアプロファイルシリーズ

磁歪式リニアセンサGYシリーズのリニアプロファイルシリーズです。
(GYシリーズの動作原理は、こちらからご確認できます。)

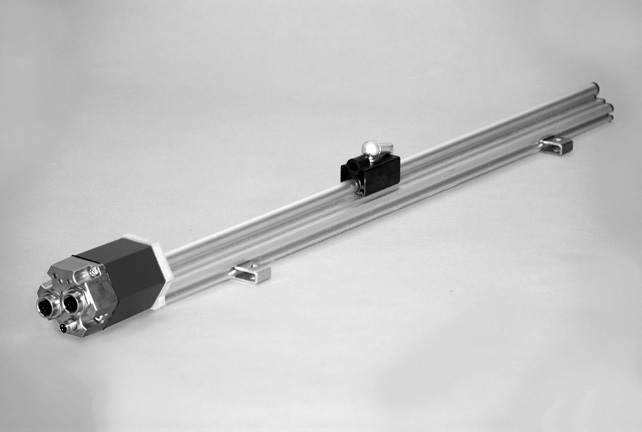

形状はロッドタイプではなく、ポテンショメーターに似た形状をしています。

<コントローラ一体型>
GYSE-P-PF:ProfibusDP出力型
GYSE-S-PF:SSI出力型
GYSE-Q-PF:A/B相パルス出力型
GYSE-A-PF:高精度アナログ出力型、2ch出力、速度出力も可能
GYMRA-PF:薄型ヘッドアナログ出力型
GYKS2:アナログ出力型

<コントローラ別置き型>
GYSE-R-PF:高精度コントローラ別置き型
GYMR6-PF:薄型ヘッド高精度コントローラ別置き型
GYKM-RS:GYcRSプローブのセンサが搭載
GYKM:コントローラ別置き型。新規案件は「GYKMR」をお選び下さい。
GYKMR:GYKM-RSと同じ性能かつGYKS2と同じコンパクト形状

【組合せコントローラ】
GYHC:高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、高速サンプリング
GYDC-S01:デジタル出力(パラレル出力)、標準型
GYDC-05:高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、高速サンプリング
IRDS-GY:IRDマスタモジュールと組合せることで、CC-Link, CC-Link IEフィールド, EtherNet/IP, Profibus, EtherCATと接続
DC-Q:三菱電機㈱殿シーケンサ「MELSEC-Q」シリーズにビルトインできるGYセンサ用変換アンプユニット

他にも下記のシリーズをご用意しております。
オールインワンシリーズ
コンパクトシリーズ
ハイパフォーマンスシリーズ
フレキシブルロッド/耐圧(70MPa)ロッド
防爆仕様

※ラインナップ一覧は下記よりダウンロード願います。

製品一覧

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15mm~最大3000mm ±0.025%FS (アナログ出力) 16bit (GYHC接続時)
(デジタル出力) Min.1μm (GYDC-S1接続時)
±0.001%FS 0~65℃ 3G / 10G IP53, IP64, IP65
GYKM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1200mm ±0.05%FS GYHC : 0.01%FS(アナログ)
GYDC-S1 : 0.1mm(デジタル)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
GYMR6-PF プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 15G / 100G IP65
GYMRA-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 0.1mm以下 ±0.1mm以下 -20~80℃ 15G / 100G IP65
GYSE-S-PF プローブ

サンテスト

カタログPDF

SSI、24bit
バイナリ(標準)またはグレイ
15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-R-PF プロファイル

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
1μm
(GYDC-S1接続時)
±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-Q-PF プロファイル

サンテスト

カタログPDF

A/B相パルス、Z相なし 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS
(Min.3μm)
-20~75℃ 15G / 100G IP65
GYSE-P-PF プロファイル

サンテスト

カタログPDF

Profibus DPV0 15~7500mm ±0.025%FS 0.1mm~0.001mmの間で選択 ±0.001%FS(Min.3μm) -20~75℃ 15G / 100G IP65
GYSE-A-PF プローブ

サンテスト

カタログPDF

電圧または電流出力 15~7500mm ±0.025%FS 16bit(1/65536) ±0.001%FS以下(Min.3μm) -20~75℃ 15G / 100G IP65
GYKS2 プローブ

サンテスト

カタログPDF

電圧または電流出力 15~2000mm(ロッドタイプ)
15~2500mm(ロッドタイプ以外)
±0.05%FS 0.01%FS ±0.01%FS 0~65℃ 3G / 10G IP53,IP64,IP65
GYKM-RS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ)
16bit(GYHC接続時)
(デジタル)
Min.1μm(GYDC-S1接続時)
±0.01%FS 0~65℃ 3G / 10G IP63~IP65
