Model GYシリーズ

GYPMR プローブ／GYLC コントローラ

コンパクトヘッドタイプ　測定範囲：最大2000mm

GYPMRプローブは、新設計によりセンサーヘッド部をコンパクトに仕上げたセンサーです。
油圧シリンダに組み込む際の取付機器の全長をより短く収めることが可能になりました。別売ソフトにより客先でのゼロ・スパン調整が可能となりました。
また組合わせる位置出力用のコントローラはGYLCですが、GYHC、GYDC-05コントローラとの組合わせにより、速度出力やデジタル出力も可能です。

仕様

線形性	±0.02%FS以下 TYP
分解能	0.01%FS以下または56μm（注1）
繰返し精度	±0.01FS以下
温度特性	±45ppm FS/℃以下（プローブ）／±15ppm FS/℃以下（コントローラ）
電圧出力	0～10Vまたは10～0V（負荷電流Max.5mA、負荷抵抗Min.1kΩ）
電流出力	4～20mAまたは20～4mA（負荷抵抗500Ω以下）
供給電源	+24（±2）VDC（100mA）
走査周波数	標準1kHz（ストローク1000mmまで）
耐圧	35MPa（プローブロッド部）
使用温度範囲	－20℃～+80℃（プローブ）／－20℃～+60℃（コントローラ）
保存温度範囲	－40℃～+80℃
耐振	6G（または 40Hz 2mmPP）
耐衝撃	20G（2msec）
保護規格	IP67（プローブ）
ケーブル	1.5m（標準）（オプションMax.20m）

■上記精度は有効ストローク300mm以上のセンサーに適用されます。
■（注1）有効ストローク～560mm：56μm、560mm～：0.01%FS以下

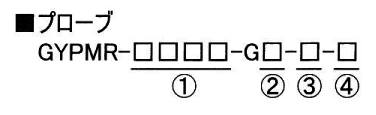

型式

①有効ストローク
20mm～2000mm

②ケーブル長（m）
標準1.5m

③根元デッドゾーン
標準20mm（8mm以上）

④先端デッドゾーン
標準70mm

①出力
A：0～10V／B：4～20mA

②動作方向（ロッド先端へ移動時）
D：増加動作／R：減少動作

③有効ストローク
20mm～2000mm

外形寸法図

プローブ		コントローラ		No.178マグネット（ホルダ：Bs）
