Model GYシリーズ

GYMS プローブ/GYMSC コントローラ
コンパクトタイプ 測定範囲:最大3000mm
GYMS プローブ/GYMSC コントローラ写真
GYMSプローブ/GYMSCコントローラはコンパクト・ローコストタイプのセンサーで、線形性±0.025%FS以下を達成するなど精度の向上をはかっています。またプローブ保護規格IP67設計により信頼性を向上させています。
オプションのコネクタ型はケーブル直出し型に優る使い易さを可能としました。またGYHC、GYDC-05コントローラとの組合せにより、速度出力やデジタル出力も可能です。

仕様

線形性±0.025FS以下 TYP
分解能0.01%FS以下
繰返し精度±0.01%FS以下
温度特性±40ppmFS/℃以下(プローブ)/±50ppmFS/℃以下(コントローラ)
電圧出力0~10Vまたは10~0V(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力4~20mAまたは20~4mA(負荷抵抗500Ω以下)
供給電源+24(±2)VDC(100mA)
走査周波数標準1kHz(ストローク1000mmまで)
耐圧35MPa(プローブロッド部)
使用温度範囲-20℃~+80℃(プローブ)/0℃~+60℃(コントローラ)
保存温度範囲-40℃~+80℃
耐振6G(または 40Hz 2mmPP)
耐衝撃50G(2msec)
保護規格IP67(プローブ)
ケーブル1.5m(標準)(オプションMax.100m)

■上記精度は有効ストローク300mm以上のセンサーに適用されます。
■入力電源:+12VDC型をオプション選択頂けます。
(但しストローク200mmまで、出力は±5Vまたは0~5Vです。)
■ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます。
(調整範囲:±3%FS)

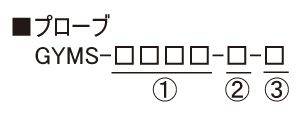

型式

①有効ストローク
15mm~3000mm
②取付ネジ
J8:M20xP1.0、ロッド径Φ8(標準)
L8:M16xP2.0、ロッド径Φ8
N:M18xP1.5、ロッド径Φ10
U:3/4-16UNF、ロッド径Φ10
K6:M16xP1.5、ロッド径Φ6
③ケーブル取出し
G※:ケーブル直出し型(標準)
(※:ケーブル長m)
CN:コネクタ型(オプション)

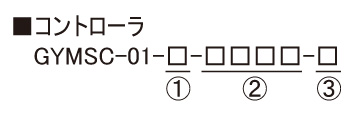

①出力
A:0~10V
B:4~20mA
C:その他(バイポーラ)
②有効ストローク
15mm~3000mm
③動作方向(ロッド先端へ移動時)
D:増加動作
R:減少動作

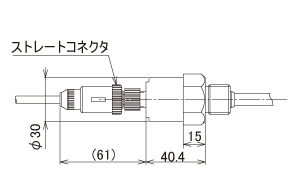

外形寸法図

ケーブル直出し型(標準) コントローラ コネクタ型ストレート(オプション) コネクタ型アングル(オプション)
拡大する 拡大する拡大する拡大する

■材質 プローブヘッド:SUS304、プローブロッド:SUS304
■マグネットはNo.2PN(標準)が付与します。その他のマグネットはマグネット分類「GG」からお選び下さい。
■先端デッドゾーン寸法(70mm)は、マグネットやフロートによって異なります。
■使用コネクタ:オムロン製XS2C-D4S1(ストレート型)またはD4S2(L型)(材質:PBT樹脂)
