Model GYシリーズ

GYPMプローブ／GYPMCコントローラ

ミニタイプ　測定範囲：最大1000mm

GYPMプローブは、従来よりもセンサーヘッド部をさらに小型化したプローブです。
センサーヘッド内の新デザインにより、ネジ側のデッドゾーンを30mmに短縮しました。またオプションにより先端デッドゾーンは40mmまで短縮可能です。
組合わせるコントローラはGYPMCコントローラですが、GYHC、GYDC-05コントローラとの組合せにより、速度出力やデジタル出力も可能です。

仕様

線形性	±0.05%FS以下 TYP
分解能	0.01%FS以下
繰返し精度	±0.01%FS以下
温度特性	±70ppmFS/℃以下（プローブ）／±50ppmFS/℃以下（コントローラ）
電圧出力	0～10Vまたは10～0V（負荷電流Max.5mA、負荷抵抗Min.2kΩ）
電流出力	4～20mAまたは20～4mA（負荷抵抗500Ω以下）
供給電源	+24（±2）VDC（100mA）
走査周波数	標準1kHz（ストローク1000mmまで）
耐圧	35MPa（プローブロッド部）
使用温度範囲	-5℃～+60℃（プローブ）／0℃～+60℃（コントローラ）
保存温度範囲	-40℃～+80℃
耐振	6G（または 40Hz 2mmPP）
耐衝撃	20G（2msec）
保護規格	IP64（プローブ）
ケーブル	1.5m（標準）（オプションMax.100m）

■上記精度は有効ストローク300mm以上のセンサーに適用されます。
■ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます。（調整範囲：±3%FS）

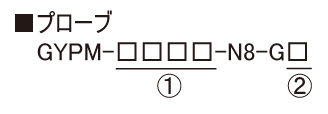

型式

①有効ストローク
15mm～1000mm

②ケーブル長（m）
標準1.5m

①出力
A：0～10V／B：4～20mA

②動作方向（ロッド先端へ移動時）
D：増加動作／R：減少動作

③有効ストローク
15mm～1000mm

外形寸法図

プローブ		コントローラ

■材質プローブヘッド：SUS304、プローブヘッドキャップ：GFRP50（ナイロン66）、プローブロッド：SUS304
■マグネットはNo.2PN（標準）が付与します。その他のマグネットはマグネット分類「GG」からお選び下さい。
■先端デッドゾーン寸法（70mm）は、マグネットやフロートによって異なります。
■ケーブル取出方向は任意の方向へ調整可能です。
