Model GYシリーズ

GYGS プローブ／GYGSC コントローラ

薄型ヘッドタイプ　測定範囲：最大3000mm

GYGSプローブはセンサーヘッド超薄型（厚み20mm）シリーズです。
油圧シリンダや各種機器に内蔵、組込んだ場合、シリンダ・機器の全長を短くすることができます。
GYGSCコントローラと組合わせて使用しますが、GYHC、GYDC-05コントローラとの組合せにより、速度出力やデジタル出力も可能です。

仕様

線形性	±0.025%FS以下 TYP
分解能	0.01%FS以下
繰返し精度	±0.01%FS以下
温度特性	±40ppmFS/℃以下（プローブ）／±50ppmFS/℃以下（コントローラ）
電圧出力	0～10Vまたは10～0V（負荷電流Max.5mA、負荷抵抗Min.2kΩ）
電流出力	4～20mAまたは20～4mA（負荷抵抗500Ω以下）
供給電源	+24（±2）VDC（100mA）
走査周波数	標準1kHz（ストローク1000mmまで）
耐圧	35MPa（プローブロッド部）
使用温度範囲	-20℃～+80℃（プローブ）／0℃～+60℃（コントローラ）
保存温度範囲	-40℃～+80℃
耐振	6G（または 40Hz 2mmPP）
耐衝撃	50G（2msec）
保護規格	IP67（プローブ）
ケーブル	1.5m（標準）（オプションMax.50m）

■上記精度は有効ストローク300mm以上のセンサーに適用されます。
■ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます。（調整範囲：±3%FS）

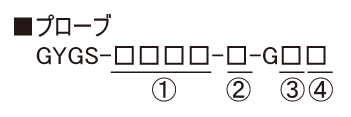

型式

①有効ストローク
15mm～3000mm

②取付ネジ
N8：M18xP1.5（標準）、ロッド径Φ8
N：M18xP1.5、ロッド径Φ10
(※ネジ長さ22mm)

③ケーブル長（m）、標準1.5m

④ケーブル取出方向
L：ラジアル型（標準）／S：軸方向型（オプション）

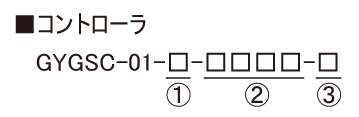

①出力
A：0～10V／B：4～20mA／C：その他（バイポーラ）

②有効ストローク
15mm～3000mm

③動作方向（ロッド先端へ移動時）
D：増加動作／R：減少動作

外形寸法図

ケーブルラジアル型（標準）		コントローラ		ケーブル軸方向型（オプション）

■材質　プローブヘッド：SUS304・Bs、プローブロッド：SUS304、ケーブルグランド：Bs
■マグネットはNo.2PN（標準）が付与します。その他のマグネットはマグネット分類「GG」からお選び下さい。
■先端デッドゾーン寸法（70mm）は、マグネットやフロートによって異なります。
■ラジアル型のケーブル取出方向は任意の方向へ調整可能です。
