Model GYシリーズ
フロート
| 型式 | 外径図 | 仕様 | デッドゾーン（mm） | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Φ28 SUS316 |
| 材質 | SUS316 |
| ||||||||||||||||||||||||||||||
| 比重 | 0.75 | |||||||||||||||||||||||||||||||||
| 破壊圧 | 1MPa | |||||||||||||||||||||||||||||||||
| 取付方向マーク | 刻印 | |||||||||||||||||||||||||||||||||
| Φ50 SUS316 |
| 材質 | SUS316 |
| ||||||||||||||||||||||||||||||
| 比重 | 0.53 | |||||||||||||||||||||||||||||||||
| 破壊圧 | 1MPa | |||||||||||||||||||||||||||||||||
| 取付方向マーク | 丸印 | |||||||||||||||||||||||||||||||||
| Φ42.5球 SUS316 |
| 材質 | SUS316 |
| ||||||||||||||||||||||||||||||
| 比重 | 0.55 | |||||||||||||||||||||||||||||||||
| 破壊圧 | 4MPa | |||||||||||||||||||||||||||||||||
| 取付方向マーク | 矢印 | |||||||||||||||||||||||||||||||||

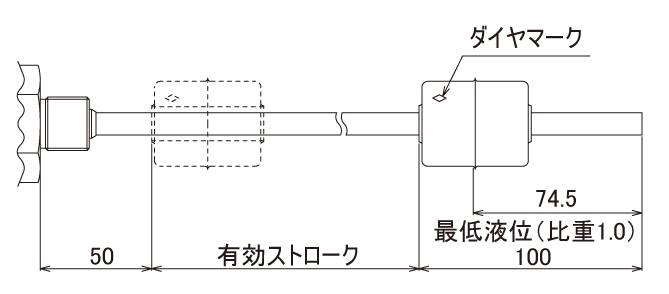

| Φ30 SUS316L |
| 材質 | SUS316L |
| ||||||||||||||||||||||||||||||
| 比重 | 0.66 | |||||||||||||||||||||||||||||||||
| 破壊圧 | 2MPa | |||||||||||||||||||||||||||||||||
| 取付方向マーク | ダイヤマーク | |||||||||||||||||||||||||||||||||
| Φ40 SUS316 |
| 材質 | SUS316 |
| ||||||||||||||||||||||||||||||
| 比重 | 0.52 | |||||||||||||||||||||||||||||||||
| 破壊圧 | 1.4MPa | |||||||||||||||||||||||||||||||||
| 取付方向マーク | ダイヤマーク | |||||||||||||||||||||||||||||||||
| フロート ストッパ |
| 材質 | SUS316 | ■フロートストッパ寸法
| ||||||||||||||||||||||||||||||
| 比重 | - | |||||||||||||||||||||||||||||||||
| 破壊圧 | - | |||||||||||||||||||||||||||||||||
| 取付方向マーク | - | |||||||||||||||||||||||||||||||||
■フロート取付時の注意
フロートには全て方向性があります。正しい向きに挿入してください。
取付方向は製品に添付の説明書をご参照ください。
■お客様のアプリケーションにより、本書記載のフロートを使用することができない場合、特注により対応致します。
■破壊圧、耐腐食性などが問題となる場合は、材質をチタン、テフロン、PVCなどにすることもできます。
■プローブ軸径により使用できないものもありますのでご注意ください。
■実際の液面位置はフロートの比重および液比重によって異なります。
