磁歪式リニアセンサ
磁歪式リニア変位センサGYシリーズのオールインワンシリーズです。
（GYシリーズの動作原理は、こちらからご確認できます。）
コントローラ一体型ですので、電源を供給するだけマグネット位置に合わせて、出力されます。
※ラインナップ一覧は下記よりダウンロード願います。
製品一覧
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
薄型ヘッドのSSI出力形式で、24〜27bit分の位置データを最小分解能１μmで出力します | |||||||
| SSI | 15～700mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 | |
|
EtherNet/IP出力型、分解能：1μm、最大20個のマグネット検出可能 | |||||||
| EtherNet/IP | 15～7500mm | ±0.025%FS 以下 |
位置： (Min.1μm) 速度： (Min.1μm/sec） |
±0.001%FS 以下 |
-20~+75℃ | 15G / 100G | IP67 | |
|
SSI出力形式で、24〜27bit分の位置データを最小分解能１μmで出力します | |||||||
| SSI | 15〜7500mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 | |

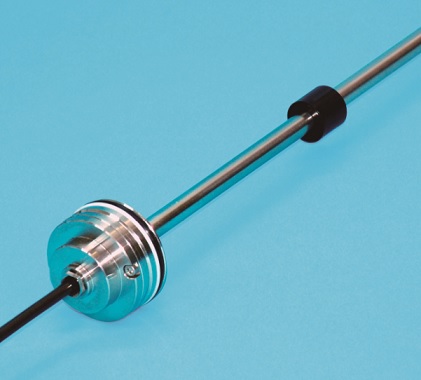

| シリンダ内蔵用コンパクトタイプ 長ストローク（2400mm）対応 | ||||||||
| 電圧、電流 PWM CANopen J1939 |
30～2400mm | ±0.8mm以下 | 0.1mm以下 | ±0.1mm以下 | -20～+85℃ | 20G / 100G | IP67 | |

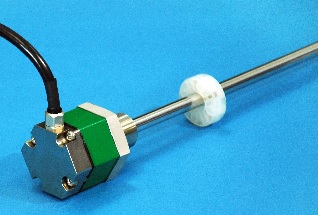

| アナログ出力のシリンダ内蔵用小型センサ | ||||||||
| 電圧、電流 PWM CANopen J1939 |
30～1000mm | ±0.1mm （30-250mm） ±0.04%FS （251mm以上） |
0.1mm以下 | ±0.1mm以下 | -20～+85℃ | 20G / 100G | IP67 | |
|
薄型ヘッドのアナログ出力、アナログ出力、センサエレメント交換可能 | |||||||
| 電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
16bit（65336） | ±0.001%FS 以下 |
-20～+75℃ | 15G / 100G | IP67 | |
| コンパクトヘッドのGYMSシリーズと同形状のオールインワンシリーズ | ||||||||
| 電流 電圧 |
15〜3000ｍｍ | ±0.025%FS 以下 |
0.1mm | ±0.1mm 以下 |
-20～+80℃ | 6G / 50G | IP67 | |
|
GYLS/GYLTの後継機、1ch出力、警報出力なし | |||||||
| 電圧 電流 |
15～3500mm | ±0.05%FS 以下 |
0.01%FS | ±0.01%FS | ±0.01%FS 以下 |
6G / 50G | IP67 | |
|
ProfibusDP出力型、分解能：1μm、最大32個のマグネット検出可能 | |||||||
| Profibus DPV0 |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G 100G |
IP67 | |
|
分解能16bitの高精度アナログ出力型（2ch）、センサエレメント着脱可、速度出力対応 | |||||||
| 電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
16bit（65336） | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 | |
|
SSI出力型、分解能：1μm | |||||||
| SSI | 15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 | |
|
A/B相パルス出力型（Z相無し）、分解能Min. 1μm、センサエレメント着脱可 | |||||||
| インクリメンタル A/B相パルス |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 | |
|
標準型のアナログ出力タイプ、警報出力あり | |||||||
| 電圧 電流 |
15～3500mm | ±0.05%FS | 0.01%FS | ±0.01%FS | -20～80℃ | 6G / 50G | IP67 （IP68） |
|
|
薄型ヘッド（フランジ形状）のアナログ出力タイプ | |||||||
| 電圧 電流 |
15～3000mm | ±0.025%FS 以下 |
0.01%FS | ±0.01%FS 以下 |
-20～80℃ | 6G / 50G | IP67 （IP68） |
|
