Model GYシリーズ

GYKMプローブ／GYMNCコントローラ

リニアプロファイルバージョン　測定範囲：最大1200mm

GYKMシリーズはΦ25mm×高さ22.5mmのプロファイルを実現、機械的取付け自由度を高めました。各種シリンダ、機械への取付けアプローチのチャンスが広がり、また磁歪式（非接触センシング）ですから、ポテンショメータの置き換えとして長寿命を期待頂けます。
組合わせるコントローラはGYMNCコントローラですが、GYHC、GYDC-05コントローラとの組合せにより、速度出力やデジタル出力も可能です。

仕様

線形性	±0.05%FS以下 TYP
分解能	0.01%FS以下
繰返し精度	±0.01％FS以下
温度特性	±50ppmFS/℃以下（プローブ）／±50ppmFS/℃以下（コントローラ）
電圧出力	0～10Vまたは10～0V（負荷電流Max.5mA、負荷抵抗Min.2kΩ）
電流出力	4～20mAまたは20～4mA（負荷抵抗500Ω以下）
供給電源	+24（±2）VDC（100mA）
走査周波数	標準1kHz（ストローク1000mmまで）
使用温度範囲	0℃～+65℃（プローブ）／0℃～+60℃（コントローラ）
保存温度範囲	-20℃～+65℃
耐振	3G（または 40Hz 1mmPP）
耐衝撃	10G（2msec）
保護規格	IP63～IP65（プローブ）
ケーブル	1.5m（標準）（オプションMax.100m）

■上記精度は有効ストローク300mm以上のセンサーに適用されます。
■ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます（調整範囲：±3%FS）

型式

①有効ストローク
15mm～1200mm

②マグネット形状
R：標準ロッドΦ6型（先端ネジM5）
R2：ロッドΦ6型、IP64型
R88：ロッドΦ8型（先端ネジM8）
R85：ロッドΦ8型（先端ネジM5）
T：フローティングマグネット
U：スライドマグネット
U-FX65：スライドマグネット+フレキシブルロッドΦ6型（先端ネジM5）
U2-FX88：スライドマグネット+フレキシブルロッドΦ8型（先端ネジM8）

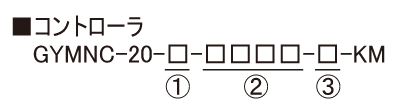

①出力
A：0～10V／B：4～20mA／C：その他（バイポーラ）

②有効ストローク
15mm～1200mm

③動作方向（ロッド先端へ移動時）
D：増加動作／R：減少動作

外形寸法図

ロッドφ6型（記号：R）（IP63） [ロッドφ8型（記号：R8）（IP64）]（ロッド材質：SUS304）		コントローラ		スライドマグネット型（記号：U）（IP65）（スライドマグネット材質：POM樹脂）		フローティングマグネット型（記号：T）（IP65）（フローティングマグネット材質：Bs）

■プローブボディ材質はアルミニウム（アルマイト処理）です。
■センサに付属する固定金具の個数は下記の通りです。
ストローク 600mm未満：4個
ストローク 600～1000mm：6個
ストローク 1001～1200mm：8個
■使用コネクタ：オムロン製XS2C-D4S1（ストレート型）または D4S2（L型）（材質：PBT樹脂）
