Model GYシリーズ

GYPE2Kプローブ／GYMSCコントローラ

細ロッド・小型ヘッドタイプ　測定範囲：最大250mm

GYPE2Kプローブは細ロッド・小型ヘッドを特徴とするセンサーです。
細ロッド（外径Φ4）と小型ヘッドは機器の設計自由度を拡大します。
標準品の検出マグネットやフロートをご利用できます。
GYMSCコントローラと組合せて、0～10Vまたは4～20mAのアナログ信号が出力されます。

仕様

線形性	±0.5%FS以下 TYP
分解能	0.03%FS以下
繰返し精度	±0.03%FS以下
温度特性	±0.01%FS/℃以下（プローブ）／±0.01%FS/℃以下（コントローラ）
電圧出力	0～10Vまたは10～0V（負荷電流Max.5mA、負荷抵抗Min.2kΩ）
電流出力	4～20mAまたは20～4mA（負荷抵抗500Ω以下）
供給電源	+24（±2）VDC（100mA）
走査周波数	約1kHz（液面計用途は約100Hz）
耐圧	18MPa（プローブロッド部、静圧10分間）
使用温度範囲	-20℃～+80℃（プローブ）／0℃～+60℃（コントローラ）
保存温度範囲	-40℃～+80℃
耐振	3G（または 40Hz 1mmPP）
耐衝撃	20G（2msec）
保護規格	IP64（プローブ）
ケーブル	1.5m（標準）（オプションMax.5m）

■上記精度は有効ストローク100mm以上のセンサーに適用されます。
■出力調整幅はフルスケールの約±3%です。

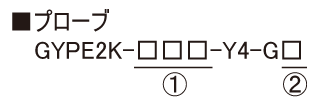

型式

①有効ストローク
50mm～250mm

②ケーブル長（m）、標準1.5m
ネジサイズ：M18x1.0／ロッド径：Φ4

※ケーブルはあらかじめ御指示頂くとMax.5mまで延長可能ですが、御指示頂いた長さでご使用下さい。
（ケーブルの延長、切断は出来ません）
ケーブル途中に端子台、コネクタ等をご使用頂けます。

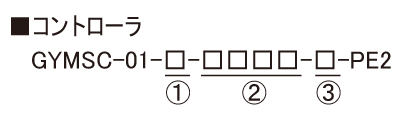

①出力
A：0～10V／B：4～20mA

②有効ストローク
50mm～250mm

③動作方向（ロッド先端へ移動時）
D：増加動作／R：減少動作

外形寸法図

プローブ		コントローラ		小型Ti（チタン）フロート

■材質　プローブヘッド：SUS316、プローブロッド：SUS316
■マグネットはNo.Φ（標準）、フロートはTiフロート（標準）が付与します。
■ロッド先端部に設けられたM5ネジはフロートストッパやセンサーの固定にご利用頂けます。
■センサーロッド部を密閉構造にする場合はオプションのOリングをセンサーヘッド根元に装着頂き取付側を上図のように加工します。
