MSK-EXシリーズ

本質安全防爆型　分解能：0.2μm

◆Ex・・・国際規格に準拠した本質安全防爆構造

◆電源トンラス・フォトカプラ絶縁方式を採用し、A種接地（第1種接地）が不要

◆センサは0種危険場所での使用が可能

◆分解能は標準1μm、オプションで0.2μmを達成

◆インクリメンタル出力（A/B相パルス）

ストローク	10mm
出力	インクリメンタル（A/B相パルス）ラインドライバ　応答周波数250kHz
分解能（4逓倍）	1μm（標準）、0.2μm（オプション）
線形性	±2μm（1mm以内） ±7μm（全ストローク）
再現性（20℃）	1μm以下
測定力	1.2～2N以下
許容速度	500mm/s（分解能：1μm） 200mm/s（分解能：0.2μm）
使用温度範囲	-20℃～+60℃（センサ） -20℃～+50℃（セパレータ）
保存温度範囲	-30℃～+60℃（センサ） -30℃～+60℃（セパレータ）
耐振動	6G（または 40Hz 2mmpp）
耐衝撃	50G（2ms）
保護規格	防塵防水構造（センサ）
引出しケーブル	標準2m（オプション Max.10m）
延長ケーブル	Max.100m
重量	650g（ケーブル2m含む）
防爆規格	ExiaⅡCT4
検定合格番号	第TC20227号（平成24年8月合格）

①分解能
　　1：1μm（標準）、0.2：0.2μm（オプション）

②センサ引出しケーブル長
　　メートル単位（最大10m）

③ベローズ材質
　　A：ニトリルゴム

④延長ケーブル長
　　メートル単位（最大100m）

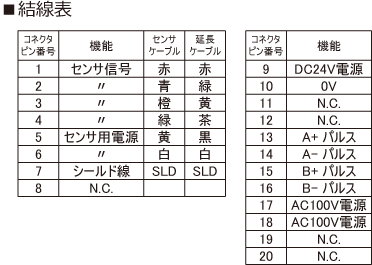

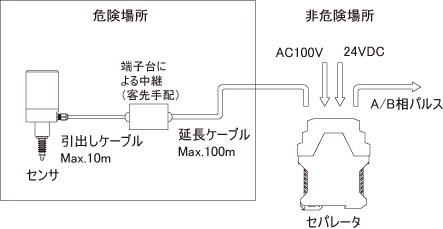

センサ		セパレータ		結線表		構成

・センサ本体：SUS304、測定子：先端超硬ボール
・引出しケーブル：外径Φ4（耐油性PVCシース）
・延長ケーブル：Φ7.2（PVCシース）
