磁歪式リニアセンサ

SSI出力型のセンサです。

シリアル通信タイプの出力形式で、24～27bit分の位置データを最小分解能1μm（オプション：0.1μm）で、

出力します。

別売のSSPC-03（SSI→パラレル変換器）を使用すれば、パラレルデータに変換できますので、

I/Oユニットで取り込むことが可能です。

またセンサエレメントをハウジングから取り外し交換ができ、別売の機器（ソフト付き）（型式：GPM）により

客先で分解能、コード（バイナリもしくはグレイ）、出力方向の変更、ゼロ/フルスケール点の調整が可能です。

CEマーキング
ノイズキャンセル
GPM設定器

＜ダウンロードファイル＞

　・GY総合カタログ「GY22-017J」（日本語）：14ページ、15ページ

　・取説（日本語）：2023年 7月10日 第18版

　・GY総合カタログ「GY22-017E」（英語）：14ページ、15ページ

　・取説（英語）：2023年 7月 10日 第11版

• 高精度のSSI出力のリニアセンサをお探しの方
• デジタル出力のアンプ一体型のリニアセンサをお探しの方
• 油圧シリンダーに内蔵できるリニアセンサをお探しの方

• 特長・機能
• 仕様
• 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。
油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。
オプションで、センサエレメントをフレキシブルタイプにすることが
可能となり、スペースの狭い場合の交換にも最適です。

パラメータの自由設定

別売の機器（ソフト付き）（型式：GPM）により
客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

•
•
•

仕様

線形性	±0.025%FS以下 Typ.		分解能	0.1mm~0.001mm の間で選択
繰返し精度	±0.001%FS以下（Min.±3μm）		温度特性	±15ppmFS/℃以下
出力形式	SSI出力		位置出力	SSI、24～27bit バイナリ（標準）またはグレイ
警報出力	オープンドレイン　50V　0.1A　（マグネット脱落時）		供給電源	+24（±2）VDC　（70mA）
サンプリング周波数	標準1kHz（ロッド全長1300mmまで）		耐圧	35MPa（プローブロッド部）
使用温度範囲	-20℃～+75℃		保存温度範囲	-40℃～+75℃
耐振	15G（20～100Hz）		耐衝撃	100G（2msec）
保護規格	IP67
オプション品	SSPC-03（SSI→パラレル出力変換器）

・上記精度は有効ストローク300mm以上のセンサに適用されます。
　300mm未満のセンサは300mmのセンサ仕様と同等になります。
※サンプリング周波数は、オプションで最大3.75kHzまで高速化することが可能です。
　但しロッド全長に依存（型式（⑬ オプション欄に記載）し、また消費電流も異なります。
（注）上記赤字「⑬」は、GY総合カタログの冊子の記載からの修正です。
　　　GY総合カタログの冊子の修正は、次回改版時に行います。(記:2022/11/16)

型式

①有効ストローク
　15～7500mm

②根元デッドゾーン
　50：50mm（標準）
　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

③先端デッドゾーン
　□：70mm/90mm/100mm（標準）
　・⑤で指定するマグネット（フロート）で標準寸法が決まります。
　

□	先端DZ	マグネット	フロート
70	70mm	M2PN,M0SM,M0LM,M3,M11N,BA	F25N,F28N
90	90mm		F28S,F30S
100	100mm	T144,T163	F40S,F42S,F50S,F54S

　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

④取付ネジ/ロッド径
　M：M24xP1.0、ロッド径Φ10（標準）
　N：M18xP1.5、ロッド径Φ10
　U：3/4-16UNF-3A、ロッド径Φ10
　M8：M24xP1.0、ロッド径Φ8
　N8：M18xP1.5、ロッド径Φ8
　U8：3/4-16UNF-3A、ロッド径Φ8
　M14：M24xP1.0、ロッド径Φ13.8
　Z：センサエレメントのみ（SUSハウジング無し）

⑤組合せマグネットまたはフロート

マグネット	フロート
M2PN：No.2PN（標準） M0SM：No.ΦSPM M0LM：No.ΦLPM M3　：No.3 M11N：No.11N T144：No.T14-M4 T163：No.T16-M3 BA：No.2KYN-17-LG	F28S：Φ28SUS316 F30S：Φ30SUS316L F40S：Φ40SUS316（B） F42S：Φ43SUS316L F50S：Φ50SUS316L F54S：Φ54SUS304 F25N：RF-A10 F28N：RF-A6

　・マグネットはマグネット分類「GG」からお選び下さい。
　・上記以外のマグネット/フロートは、別途ご相談下さい。
　・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
　・マグネット/フロートが必要な場合は、別途ご注文下さい。

⑥ケーブル取出し
　CN：コネクタ型（M12-8pin)
　△G□F：ケーブル直出し/ケーブル端切放し型
　△G□A：ケーブル直出し/ケーブル端中継コネクタ付き
　　　（□：ケーブル長さ（m）入力、Max.10m）
　　　（△：ケーブル種類　S:標準、H：耐熱：R：耐屈曲）

　・10m以上ご利用の場合は、延長ケーブルをご使用下さい。
　・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
　・相コネクタは付属致しません。
　　相コネクタが必要な場合には別途ご指示願います。
　（ストレートコネクタもしくはL型コネクタを選択できます）

⑦分解能
　D2：0.1mm
　D3：0.05mm
　D4：0.01mm（標準）
　D5：0.005mm
　D7：0.002mm
　D8：0.001mm
　DF：0.5μm
　DG：0.2μm
　DH：0.1μm

⑧リニアリティオプション
　無記入：オプション不要
　L： 線形性補正オプション（室温で補正）

⑨動作方向
　D：マグネットが先端へ移動時に、出力が増加
　R：マグネットが先端へ移動時に、出力が減少

⑩ビット数
　4：24bit（標準）
　5：25bit
　6：26bit
　7：27bit

⑪出力コード
　B：バイナリ（標準）
　G：グレイ

⑫同期
　5A：非同期SSI出力
　5S：同期SSI出力

⑬オプション
　無記入：オプション不要
　SRT：耐衝撃オプション
　X2：2kHzサンプリング（ロッド全長：700mm以下）
　X3：3kHzサンプリング（ロッド全長：500mm以下）
　X4：3.75kHzサンプリング（ロッド全長：400mm以下）

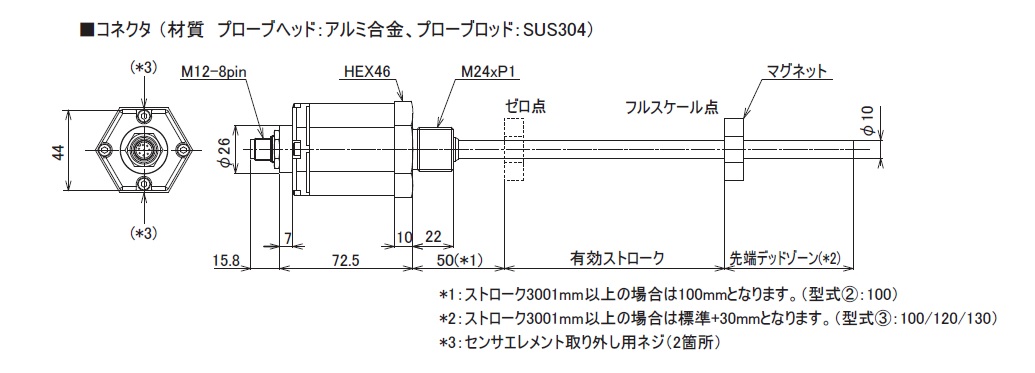

外形寸法図

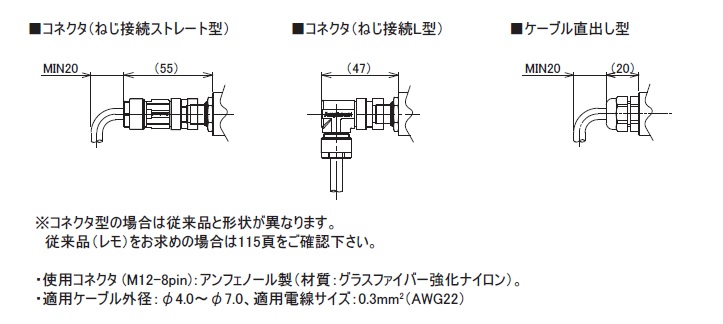

プローブ		コネクタ／ケーブル		コネクタ／ピン配置

・材質　プローブヘッド：アルミ合金、プローブロッド：SUS304
・マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ：レモ製（シェル材質：黄銅Niメッキ）。（標準：ストレート型、オプション：L型）
・適用ケーブル外径：Φ6.6～Φ7.5、適用電線サイズ：0.5mm²以下

オールインワンシリーズ

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
GYSE-S プローブ サンテスト	SSI	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYMF-S プローブ	SSI	15～700mm	±0.025%FS 以下	0.1mm ～0.1μm	±0.001% FS 以下	-20℃～+75℃	15G / 100G	IP67
GYSE-EP2 プローブ	EtherNet/IP	15~7500mm	±0.025%FS 以下	位置： (Min.1μm) 速度： (Min.1μm/sec）	±0.001%FS 以下	-20~+75℃	15G / 100G	IP67
GYMRS プローブ	SSI	15〜7500mm	±0.025%FS 以下	0.1mm ～0.1μm	±0.001% FS 以下	-20℃～+75℃	15G / 100G	IP67
GYPS プローブ	電圧 電流 PWM CANopen	30～2400mm	±0.8mm 以下	0.06mm	±0.06mm 以下	-20～+85℃	20G / 100G	IP67

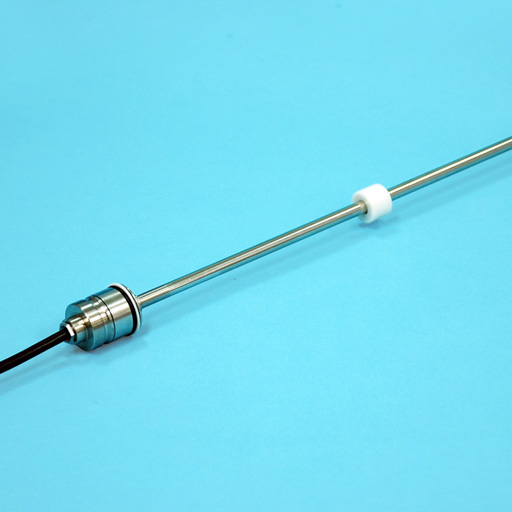

GYPD プローブ	電圧 電流 PWM CANopen	30～1000mm	±0.1mm （30-250mm） ±0.04%FS （251mm以上）	0.06mm	±0.06mm 以下	-20～+85℃	20G / 100G	IP67

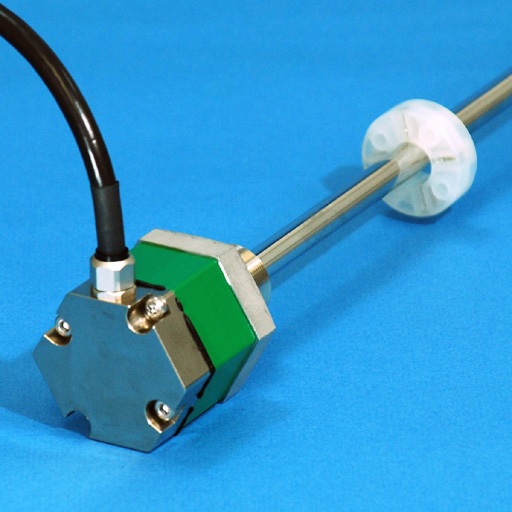

GYMRA プローブ サンテスト	電圧 電流	15～7500mm	±0.025%FS 以下	0.1mm	±0.1mm 以下	-20～+75℃	15G / 100G	IP67

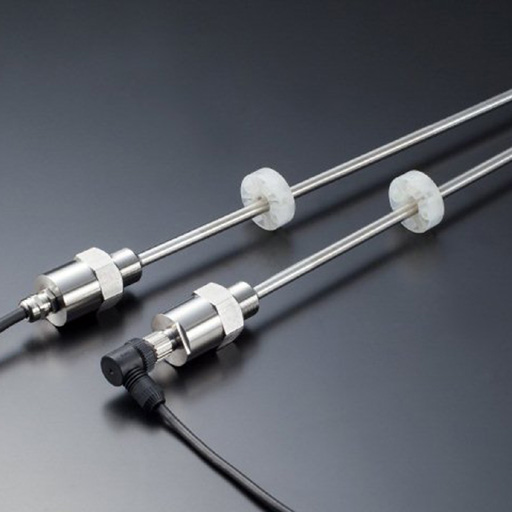

GYMA プローブ サンテスト	電流 電圧	15〜3000ｍｍ	±0.025%FS 以下	0.1mm	±0.1mm 以下	-20～+80℃	6G / 50G	IP67
GYcAT4 プローブ サンテスト	電圧 電流	15～3500mm	±0.05%FS 以下	0.01%FS	±0.01%FS	±0.01%FS 以下	6G / 50G	IP67

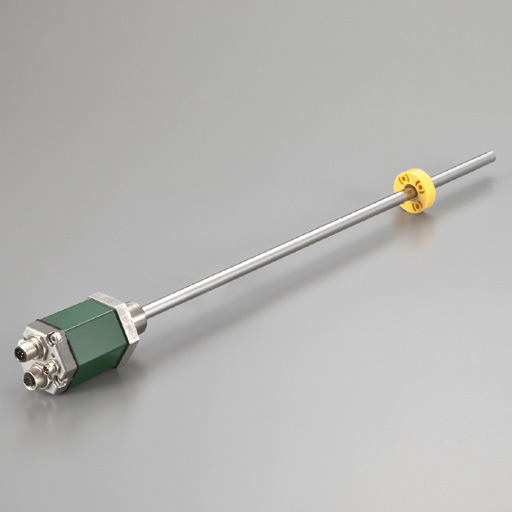

GYSE-P プローブ サンテスト	Profibus DPV0	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G 100G	IP67
GYSE-A プローブ. サンテスト	電圧 電流	15～7500mm	±0.025%FS 以下	16bit（65336）	±0.001%FS 以下	-20～75℃	15G / 100G	IP67
GYSE-Q プローブ. サンテスト	インクリメンタル A/B相パルス	15～7500mm	±0.025%FS 以下	Min.1μm	±0.001%FS 以下	-20～75℃	15G / 100G	IP67

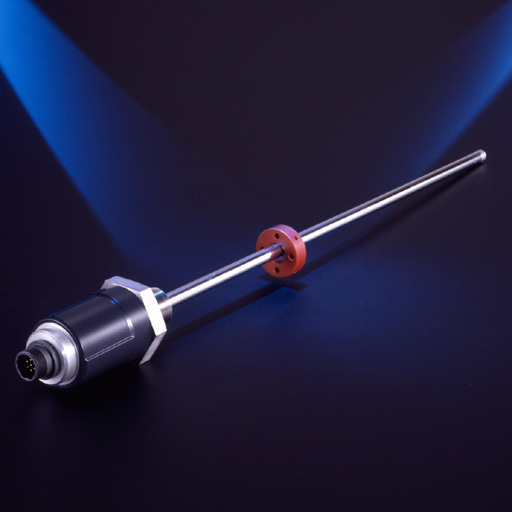

GYcAT プローブ サンテスト	電圧 電流	15～3500mm	±0.05%FS	0.01%FS	±0.01%FS	-20～80℃	6G / 50G	IP67 （IP68）
GYAF1 プローブ サンテスト	電圧 電流	15～3000mm	±0.025%FS 以下	0.01%FS	±0.01%FS 以下	-20～80℃	6G / 50G	IP67 （IP68）
