センサ
磁歪式リニアセンサ
オールインワンシリーズ
GYSE-Q プローブ.
インクリメンタル（A/B相パルス）出力型のセンサです。
最小分解能1μm。サンプリング毎に応答周波数250kHzまたは500kHz（固定）（分解能に依存）のパルスが、
ラインドライバ出力されます。
リニアスケールのような連続したパルスは出力されませんので、ご注意ください。
またセンサエレメントをハウジングから取り外し交換ができ、別売の機器（ソフト付き）（型式：GPM）により
客先で分解能、パルス周波数及び出力方向の変更が可能です。またゼロ/フルスケール点の調整も可能です。
CEマーキング
ノイズキャンセル機能
GPM設定
＜ダウンロードファイル＞
・GY総合カタログ「GY22-017J」（日本語）：12ページ、13ページ
・取説（日本語）：2023年7月10日 第15版
・GY総合カタログ「GY22-017E」（英語）：12ページ、13ページ
・取説（英語）：2023年 11月14日 第10版
- 高精度のリニアセンサをお探しの方
- 油圧シリンダーに内蔵できるA/B相出力センサをお探しの方
- パワーマイスター（㈱不二越殿）用のフィードバックセンサをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
センサエレメント着脱可能
センサエレメントをハウジングから取り外し交換が可能です。
油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。
オプションで、センサエレメントをフレキシブルタイプにすることが
可能となり、スペースの狭い場合の交換にも最適です。
パラメータの自由設定
別売の機器（ソフト付き）（型式：GPM）により
客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。
性能
仕様
| 線形性 | ±0.025%FS以下 TYP | 分解能 | 0.1mm~0.001mm の間で選択 | |
|---|---|---|---|---|
| 繰返し精度 | ±0.001%FS以下（Min. ±3μm） | 温度特性 | ±15ppmFS/℃以下 | |
| 出力形式 | インクリメンタル出力 | 位置出力 | A/B相パルス（4逓倍）（Z相なし） RS422差動ドライバ |
|
| 警報出力 | オープンドレイン 50V 0.1A （マグネット脱落時） | 供給電源 | +24（±2）VDC （150mA） | |
| サンプリング周波数 | 標準1kHz（ロッド全長1300mmまで） | 耐圧 | 35MPa（プローブロッド部） | |
| 使用温度範囲 | -20℃～+75℃ | 保存温度範囲 | -40℃～+75℃ | |
| 耐振 | 15G（20～100Hz） | 耐衝撃 | 100G（2msec） | |
| 保護規格 | IP67 | |||
| オプション品 | GPM設定器 |
・上記精度は有効ストローク300mm以上のセンサに適用されます。
300mm未満のセンサは300mmのセンサ仕様と同等になります。

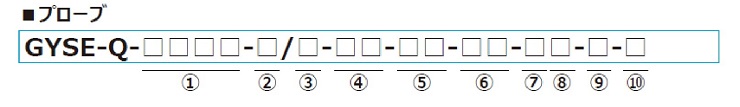

型式
①有効ストローク
15～7500mm
②根元デッドゾーン
50：50mm（標準）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
③先端デッドゾーン
□：70mm/90mm/100mm（標準）
・⑤で指定するマグネット（フロート）で標準寸法が決まります。
| □ | 先端DZ | マグネット | フロート |
|---|---|---|---|
| 70 | 70mm | M2PN,M0SM,M0LM,M3,M11N,BA | F25N,F28N |
| 90 | 90mm | F28S,F30S | |
| 100 | 100mm | T144,T163 | F40S,F42S,F50S,F54S |
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。
④取付ネジ/ロッド径
M：M24xP1.0、ロッド径Φ10（標準）
N：M18xP1.5、ロッド径Φ10
U：3/4-16UNF-3A、ロッド径Φ10
M8：M24xP1.0、ロッド径Φ8
N8：M18xP1.5、ロッド径Φ8
U8：3/4-16UNF-3A、ロッド径Φ8
M14：M24xP1.0、ロッド径Φ13.8
Z：センサエレメントのみ（SUSハウジング無し）
| マグネット | フロート |
|---|---|
| M2PN：No.2PN（標準） M0SM：No.ΦSPM M0LM：No.ΦLPM M3：No.3 M11N：No.11N T144：No.T14-M4 T163：No.T16-M3 BA：No.2KYN-17-LG | F28S：Φ28SUS316 F30S：Φ30SUS316L F40S：Φ40SUS316（B） F42S：Φ43SUS316L F50S：Φ50SUS316L F54S：Φ54SUS304 F25N：RF-A10 F28N：RF-A6 |
・マグネットはマグネット分類の「GG」からお選び下さい。
・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。

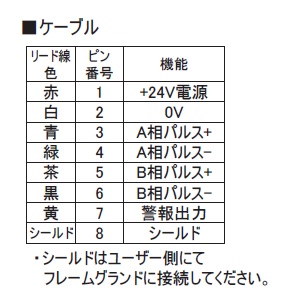

⑥ケーブル取出し
CN：コネクタ型(M12-8pin)
△G□F：ケーブル直出し/ケーブル端切放し型
△G□A：ケーブル直出し/ケーブル端中継コネクタ付き
（□：ケーブル長さ（m）入力、Max.10m）（*）
（△：ケーブル種類 S:標準、H：耐熱：R：耐屈曲）
・延長ケーブルを用いた場合
センサケーブル（m）＋延長ケーブル（m）≦100m
・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
・相コネクタは付属致しません。相コネクタが必要な場合は別途ご指示願います。
（ストレートコネクタもしくはL型コネクタを選択できます）
⑦分解能
D2：0.1mm
D3：0.05mm
D4：0.01mm（標準）
D5：0.005mm
D7：0.002mm
D8：0.001mm
⑧動作方向
D：マグネットが先端へ移動時に、出力が増加
R：マグネットが先端へ移動時に、出力が減少
⑨パルス周波数
1：1MHz
2：500kHz（⑦分解能：D7, D8時の標準）
3：250kHz（⑦分解能：D2～D5時の標準）
4：125kHz
6：31kHz
7：15kHz
・選択した分解能とパルス周波数により、マグネットの最大速度が異なります。
標準設定時の速度は下表の通りです。
| 分解能 | パルス周波数 | マグネット最大速度 |
|---|---|---|
| 0.1mm | 250kHz | （※）15m/sec |
| 0.05mm | 250kHz | （※）15m/sec |
| 0.01mm> | 250kHz | 8m/sec |
| 0.005mm | 250kHz | 4m/sec |
| 0.002mm | 500kHz | 3.2m/sec |
| 0.001mm | 500kHz | 1.6m/sec |
⑩オプション
無記入：オプション不要
SRT：耐衝撃オプション

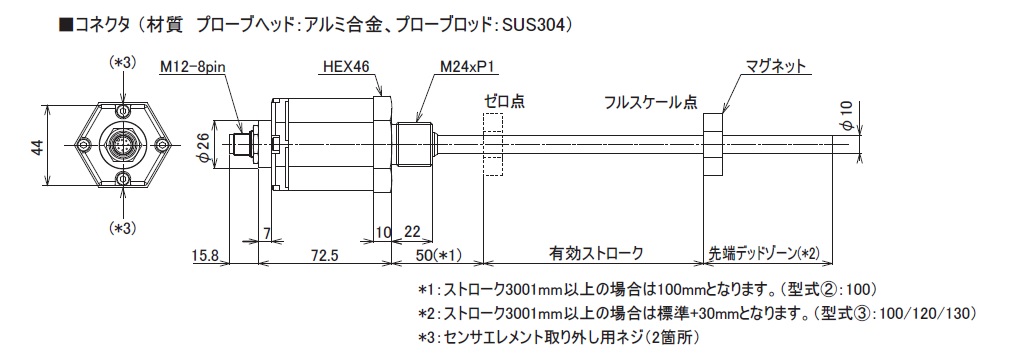

外形寸法図
| プローブ | コネクタ／ケーブル | ケーブル／ピン配置 | ||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
・材質 プローブヘッド：アルミ合金、プローブロッド：SUS304
・マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

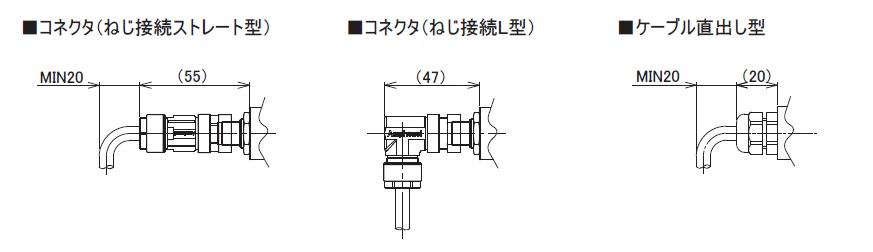

・使用コネクタ：レモ製（シェル材質：黄銅Niメッキ）。（標準：ストレート型、オプション：L型）
・適用ケーブル外径：Φ6.6～Φ7.5、適用電線サイズ：0.5mm2以下
オールインワンシリーズ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
インクリメンタル A/B相パルス |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
| SSI | 15～700mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 | |
| EtherNet/IP | 15~7500mm | ±0.025%FS 以下 |
位置： (Min.1μm) 速度： (Min.1μm/sec） |
±0.001%FS 以下 |
-20~+75℃ | 15G / 100G | IP67 | |
| SSI | 15〜7500mm | ±0.025%FS 以下 |
0.1mm ～0.1μm |
±0.001% FS 以下 |
-20℃～+75℃ | 15G / 100G | IP67 | |
| 電圧 電流 PWM CANopen |
30～2400mm | ±0.8mm 以下 |
0.06mm | ±0.06mm 以下 |
-20～+85℃ | 20G / 100G | IP67 | |
| 電圧 電流 PWM CANopen |
30～1000mm | ±0.1mm （30-250mm） ±0.04%FS （251mm以上） |
0.06mm | ±0.06mm 以下 |
-20～+85℃ | 20G / 100G | IP67 | |
|
電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
0.1mm | ±0.1mm 以下 |
-20～+75℃ | 15G / 100G | IP67 |
|
電流 電圧 |
15〜3000ｍｍ | ±0.025%FS 以下 |
0.1mm | ±0.1mm 以下 |
-20～+80℃ | 6G / 50G | IP67 |
|
電圧 電流 |
15～3500mm | ±0.05%FS 以下 |
0.01%FS | ±0.01%FS | ±0.01%FS 以下 |
6G / 50G | IP67 |
|
Profibus DPV0 |
15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G 100G |
IP67 |
|
電圧 電流 |
15～7500mm | ±0.025%FS 以下 |
16bit（65336） | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
SSI | 15～7500mm | ±0.025%FS 以下 |
Min.1μm | ±0.001%FS 以下 |
-20～75℃ | 15G / 100G | IP67 |
|
電圧 電流 |
15～3500mm | ±0.05%FS | 0.01%FS | ±0.01%FS | -20～80℃ | 6G / 50G | IP67 （IP68） |
|
電圧 電流 |
15～3000mm | ±0.025%FS 以下 |
0.01%FS | ±0.01%FS 以下 |
-20～80℃ | 6G / 50G | IP67 （IP68） |
