GYSE-A プローブオールインワンシリーズ

磁歪式リニアセンサ

GYSE-A プローブ

GYSE-A プローブ写真

高精度ハイパフォーマンスのセンサで、アナログ出力は16bitの高分解能を有します。

速度出力(オプション)も対応可能です。

また2個のマグネットを使用し2点間距離や各々の位置を出力できます。

センサエレメントをハウジングから取り外し交換ができ、別売の機器(ソフト付き)(型式:GPM)により客先でゼロ/フルスケール点の調整及び出力方向の変更が可能です。

センサエレメントフレキシブルオプションも可能となり、スペースの狭い場合の交換にも最適です。

CEマーキング
ノイズキャンセル機能
GPM設定

・同時に電圧と電流の位置出力が可能(OUT1、OUT2)
・2点間距離(OUT1のみ)
・各々のマグネットの位置出力(マグネット1=OUT1、マグネット2=OUT2)
・OUT1から位置出力 OUT2から速度出力

<ダウンロードファイル>

・GY総合カタログ「GY22-017J」(日本語):10ページ、11ページ

・取説(日本語):2023年 7月 10日 第14版

・GY総合カタログ「GY22-017E」(英語):10ページ、11ページ

・取説(英語):2023年 7月10日 第11版

こんな方にオススメです

  • 高精度のアナログ出力のリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 耐環境性の優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。
油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。
オプションで、センサエレメントをフレキシブルタイプにすることが
可能となり、スペースの狭い場合の交換にも最適です。

パラメータの自由設定

別売の機器(ソフト付き)(型式:GPM)により、
パソコンから客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

仕様

線形性 ±0.025%FS以下 Typ.(Min.±75μm) 分解能 16bit ( 1/65536 )
繰返し精度 ±0.001%FS以下 (Min.±3μm) 温度特性 ±20ppmFS/℃以下(Min.±6μm/℃)
出力形式 アナログ出力 位置出力(標準) 0~10V(負荷電流Max.5mA、負荷抵抗Min.2kΩ)、
または4~20mA(負荷抵抗Max.500Ω)
速度出力
(オプション)
±10V(負荷電流Max.5mA、負荷抵抗Min.2kΩ)、
または4~20mA(負荷抵抗Max.500Ω)
警報出力 オープンドレイン 50V 0.1A
(マグネット脱落時)
供給電源 +24(±2)VDC(80mA)(※1) サンプリング周波数(※2) 標準1kHz(ロッド全長1300mmまで)
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+75℃
保存温度範囲 -40℃~+75℃ 耐振 15G(20~100Hz)
耐衝撃 100G(2msec) 保護規格 IP67
オプション品 GPM設定器

(※1)型式⑧アナログ出力の追加オプション適用時は100mAとなります。
(※2)サンプリング周波数は、オプションで最大3.75kHzまで高速化することが可能です。但しロッド全長に依存(型式⑨オプション欄に記載)し、また消費電流も異なります。

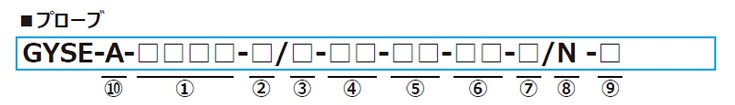

型式

①有効ストローク
 15~7500mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
  ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/90mm/100mm(標準)
  ・⑤で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
7070mmM2PN,M0SM,M0LM,M3,M11N,BAF25N,F28N
9090mmF28S,F30S
100100mmT144,T163F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
  ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 M:M24xP1.0、ロッド径Φ10(標準)
 N:M18xP1.5、ロッド径Φ10
 U:3/4-16UNF-3A、ロッド径Φ10
 M8:M24xP1.0、ロッド径Φ8
 N8:M18xP1.5、ロッド径Φ8
 U8:3/4-16UNF-3A、ロッド径Φ8
 M14:M24xP1.0、ロッド径Φ13.8
 Z:センサエレメントのみ(SUSハウジング無し)


⑤組合せマグネットまたはフロート

マグネットフロート
M2PN:No.2PN(標準)
M0SM:No.ΦSPM
M0LM:No.ΦLPM
M3:No.3
M11N:No.11N
T144:No.T14-M4
T163:No.T16-M3
BA:No.2KYN-17-LG
F28S:Φ28SUS316
F30S:Φ30SUS316L
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F25N:RF-A10
F28N:RF-A6
 ・マグネットのマグネット分類は「GG」からお選び下さい。
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 CN:コネクタ型(M12-8pin)
  △GF:ケーブル直出し/ケーブル端切放し型
  △GA:ケーブル直出し/ケーブル端中継コネクタ付き
    (:ケーブル長さ(m)入力、Max.10m)(*)
    (△:ケーブル種類 S:標準、H:耐熱:R:耐屈曲)

 (*)延長ケーブルを用いた場合、
   電圧出力:センサケーブル(m)+延長ケーブル(m)≦10m
   電流出力:センサケーブル(m)+延長ケーブル(m)≦100m
 ・コネクタ付ケーブルや延長ケーブルは、「こちら」からお選び下さい。
 ・相コネクタは付属致しません。
   相コネクタが必要な場合には別途ご指示願います。
  (ストレートコネクタもしくはL型コネクタを選択できます)


⑦位置出力(OUT1)
 AD:0~10V(ロッド先端へ移動時、増加動作)
 AR:10~0V(ロッド先端へ移動時、減少動作)
 BD:4~20mA(ロッド先端へ移動時、増加動作)
 BR:20~4mA(ロッド先端へ移動時、減少動作)
 CD:バイポーラ出力(-V~+V)
     (例えば CD10:-10V~+10V)
 CR:バイポーラ出力(+V~-V)
     (例えば CR05:+5V~-5V)
 V Z/F:指定値電圧
    (例えば V1/5:1~5V、V9.5/0.5:9.5~0.5V)
 I Z/F:指定値電流
    (例えば I5.2/20:5.2~20mA、I18/5:18~5mA)
 【Z=ゼロ点(根元)の出力値、F=フルスケール点(先端)の出力値】


⑧アナログ出力の追加オプション(OUT2)
 ・N:オプション不要(標準)
 ・位置出力の場合:⑦から選択
 ・速度出力の場合(注1)
  VA[  ]:±10V
  WB[  ]:4~20mA
  [  ]:最大速度(1.00~999mm/sec)
   <有効数字3桁、小数点はRで表記>

 (注1)
  VAはマグネット停止時に0V、プローブ先端へ移動時に+10Vです。
  (プローブ根元へ移動時に-10Vです。)
  WBはマグネット停止時に4mA、移動方向に関係なく最大速度時に20mAです。


⑨オプション
 無記入:オプション不要
 SRT:耐衝撃オプション(推奨:直出しケーブル型)
 H0:高温ロッド(ロッド部のみ100℃)
 EF:フレキシブルエレメント(ロッド径Φ10のみ)(※)
 X2:2kHzサンプリング(ロッド全長:700mm以下)
 X3:3kHzサンプリング(ロッド全長:500mm以下)
 X4:3.75kHzサンプリング(ロッド全長:400mm以下)

 ・標準品でもセンサエレメント(パイプタイプ)は交換できます。
※EF:精度や耐環境性が標準タイプとは異なります。


⑩2マグネットオプション
 A:マグネット1個(標準)
 A2MR:マグネット2個(2点間距離)
 A2ME:マグネット2個(各々の出力)
 ・詳細は別途お問合せ下さい。

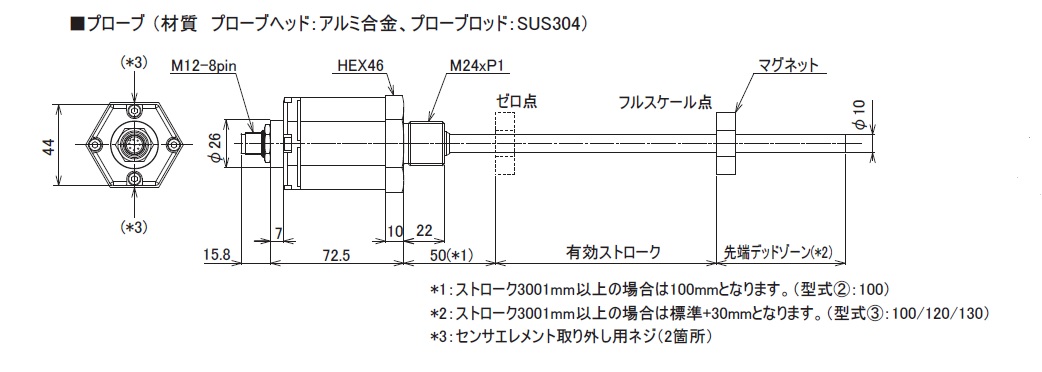

外形寸法図

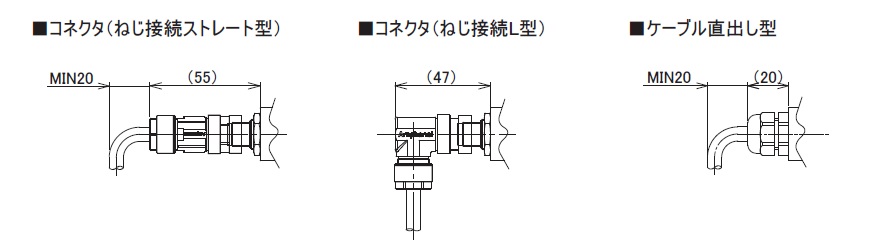

プローブ   コネクタ/ケーブル   ケーブル/ピン配置
拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ:レモ製(シェル材質:黄銅Niメッキ)。(標準:ストレート型、オプション:L型)
・適用ケーブル外径:Φ6.6~Φ7.5、適用電線サイズ:0.5mm&²以下
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

オールインワンシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-A プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYMF-S プローブ

サンテスト

カタログPDF

SSI 15~700mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYSE-EP2 プローブ

サンテスト

カタログPDF

EtherNet/IP 15~7500mm ±0.025%FS
以下
位置:
(Min.1μm)
速度:
(Min.1μm/sec)
±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYMRS プローブ

サンテスト

カタログPDF

SSI 15〜7500mm ±0.025%FS
以下
0.1mm
~0.1μm
±0.001% FS
以下
-20℃~+75℃ 15G / 100G IP67
GYPS プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~2400mm ±0.8mm以下 0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYPD プローブ

サンテスト

カタログPDF

電圧、電流
PWM
CANopen
J1939
30~1000mm ±0.1mm
(30-250mm)
±0.04%FS
(251mm以上)
0.1mm以下 ±0.1mm以下 -20~+85℃ 20G / 100G IP67
GYMRA プローブ

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS
以下
16bit(65336) ±0.001%FS
以下
-20~+75℃ 15G / 100G IP67
GYMA プローブ

サンテスト

カタログPDF

電流
電圧
15〜3000mm ±0.025%FS
以下
0.1mm ±0.1mm
以下
-20~+80℃ 6G / 50G IP67
GYcAT4 プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS
以下
0.01%FS ±0.01%FS ±0.01%FS
以下
6G / 50G IP67
GYSE-P プローブ

サンテスト

カタログPDF

Profibus
DPV0
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G
100G
IP67
GYSE-S プローブ

サンテスト

カタログPDF

SSI 15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYSE-Q プローブ

サンテスト

カタログPDF

インクリメンタル
A/B相パルス
15~7500mm ±0.025%FS
以下
Min.1μm ±0.001%FS
以下
-20~75℃ 15G / 100G IP67
GYcAT プローブ

サンテスト

カタログPDF

電圧
電流
15~3500mm ±0.05%FS 0.01%FS ±0.01%FS -20~80℃ 6G / 50G IP67
(IP68)
GYAF1 プローブ

サンテスト

カタログPDF

電圧
電流
15~3000mm ±0.025%FS
以下
0.01%FS ±0.01%FS
以下
-20~80℃ 6G / 50G IP67
(IP68)
