サンテスト株式会社

磁歪式リニアセンサ

ハイパフォーマンスシリーズ
GYcRP プローブ

コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を向上させました。

オプションで、高温度200℃(ロッド部)耐衝撃SRT(耐衝撃800G下でも安定した出力)を可能としています。

差動伝送(スタートストップ)

<コントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット

<ダウンロードファイル>
・GY総合カタログ「GY20-015J」:40ページ、41ページ
・取説(日本語):2019年5月9日 第6版
・CADデータ:GYcRP_cad.zip

 コネクタ型:GYcRP-CN_cad.dxf

 ケーブル直出し型:GYcRP-PG_cad.dxf

 水没コネクタ型:GYcRP-WPCN_cad.dxf

 水没ケーブル直出し型:GYcRP-WP3G_cad.dxf

GYcRP プローブ写真

こんな方にオススメです

  • 耐環境性のリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.05%FS以下 TYP 分解能 (アナログ)0.01%FS以下
(デジタル)0.1mm
繰返し精度 ±0.01%FS以下 温度特性 ±50ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 6G(40Hz 2mmPP)
耐衝撃 100G(2msec) 保護規格 IP67(オプション:IP68)

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・分解能は組合せのコントローラで異なります。

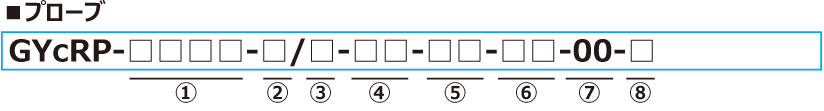

型式

①有効ストローク
15~5200mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:70mm/90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
70mmM2P,MG0,M11F25N,F28N
90mmF28S,F30S
100mmT142,T162F40S,F42S,F50S,F54S
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
M:M24xP1.0、ロッド径Φ10(標準)
N:M18xP1.5、ロッド径Φ10
U:3/4-16UNF-3A、ロッド径Φ10
M8:M24xP1.0、ロッド径Φ8
N8:M18xP1.5、ロッド径Φ8
U8:3/4-16UNF-3A、ロッド径Φ8
M14:M24xP1.0、ロッド径Φ13.8


⑤組合せマグネットまたはフロート

マグネットフロート
M2P:No.2Pマグネット(標準)
MG0:No.Φマグネット
M11:No.11マグネット
T142:No.T14-M2マグネット
T162:No.T16-M2マグネット
F28S:Φ28SUS316フロート
F30S:Φ30SUS316Lフロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316Lフロート
F54S:Φ54SUS304フロート
F25N:RF-A10プラスチックフロート
F28N:RF-A6プラスチックフロート

・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
CN:コネクタ型
△GF:ケーブル直出し/ケーブル端切放し型
△GA:ケーブル直出し/ケーブル端中継コネクタ付き
△GFC:ケーブル直出し/ケーブル端GYFC2/3コントローラへ直結するコネクタ
  (:ケーブル長さ(m)入力、Max.10m)(*)
  (△:ケーブル種類 S:標準ケーブル、H:耐熱ケーブル、R:耐屈曲ケーブル)


水没オプション>(推奨:直出しケーブル型(WP3G))
WPCN:水没コネクタ型
WP3GF:水没ケーブル直出し/ケーブル端切放し型
WP3GA:水没ケーブル直出し/ケーブル端中継コネクタ付き
WP3GFC:水没ケーブル直出し/ケーブル端GYFC2/3コントローラへ直結するコネクタ
  (:ケーブル長さ(m)入力、Max.10m)(*)

(*)延長ケーブルを用いた場合、
   センサケーブル(m)+延長ケーブル(m)≦200m
・コネクタ付きケーブルや延長ケーブルは、「こちら」からご指定下さい。
・相コネクタは付属致しません。
 相コネクタが必要な場合は別途ご指示願います。
(ストレートコネクタのみ)


⑦出力形式
00:コントローラ別置きタイプ


⑧オプション
無記入:オプション不要
SRT:耐衝撃オプション
H0:高温ロッド(ロッド部のみ100℃)
H1:高温ロッド(ロッド部のみ120℃)
H2:高温ロッド(ロッド部のみ200℃)

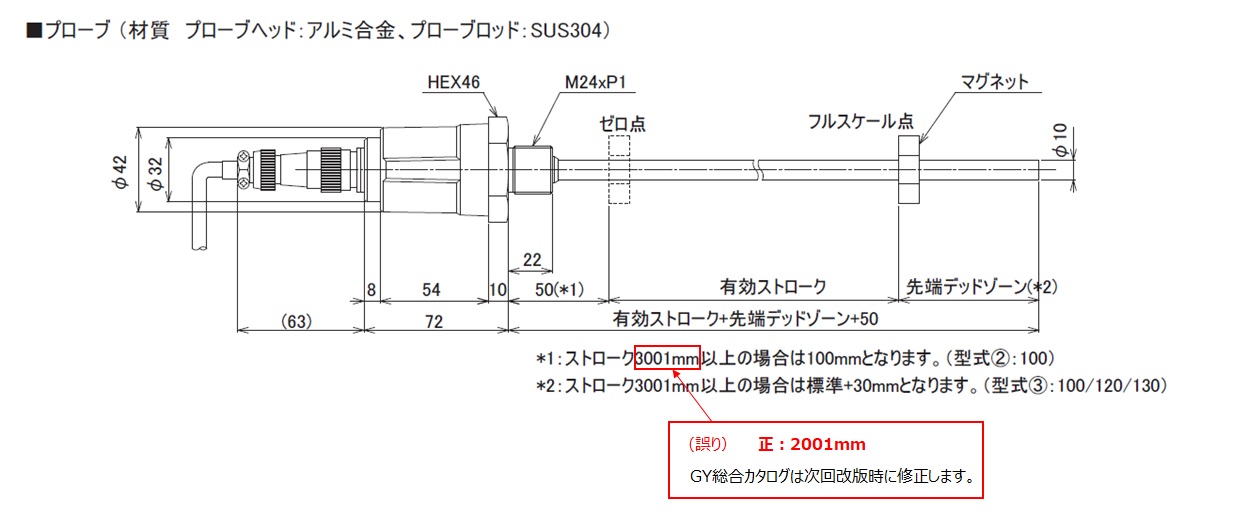

外形寸法図

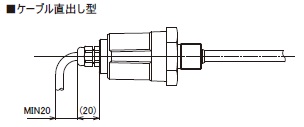

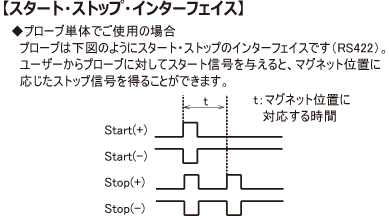

コネクタ嵌合時   ケーブル直出し型   結線表   スタート・ストップ
インターフェイス
拡大する 拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304
マグネットはマグネット分類「B」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ:三和製SNW-1607-PCF(材質:亜鉛合金フッ素樹脂加工)

ハイパフォーマンスシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYcRP プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5200mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -20~80℃ 6G / 100G IP67
(IP68)
GYHTR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.1%FS (アナログ出力)
16bit
(デジタル出力)
Min.50μm
±0.05%FS -5~120℃ 15G / 100G IP67
GYHR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.1%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.05%FS -5~100℃ 6G / 50G IP64
GYMR6 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP67
GYSE-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP67
GYcRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP67
(IP68)
GYMR5 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP64
GYFRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~3500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 10G / 200G IP67
(IP68)
