磁歪式リニアセンサ

ハイパフォーマンスシリーズ
GYSE-R プローブ

コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を向上させました。デジタル出力のコントローラとの組み合わせで最小分解能1μmを達成しています。センサエレメントをハウジングから取り外し交換できます。またオートキャリブレーション機能により、センサ交換時に発生する出力ズレ(センサの個体差による)が自動的に無くなります。

差動伝送(スタートストップ)

オートキャリブレーション機能

【オートキャリブレーション】

オートキャリブレーション対応のコントローラ(GYHC, GYDC-S1, GYDC-05)と組み合わせた場合、センサ交換時に発生する出力ズレ(センサの個体差による誤差)が自動的に無くなりますので、センサ交換時の互換性を高めることが出来ます。

<コントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、高速サンプリング
IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, EtherNet/IP, Profibus, EtherCATと接続
DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット
<ダウンロードファイル>
・カタログ:GY19-014J版
・取説:2018年6月1日 第9版

GYSE-R プローブ写真

こんな方にオススメです

  • 高精度のリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 耐環境性に優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

センサエレメント着脱可能

センサエレメントをハウジングから取り外し交換が可能です。
油圧シリンダー内蔵の場合、油を抜かず、センサだけの交換が可能になります。

オートキャリブレーション

オートキャリブレーション対応のコントローラ(GYHC, GYDC-S1, GYDC-05)と組合わせた場合、センサ交換時に発生する出力のズレ(センサの個体差による誤差)が自動的に無くなりますので、センサ交換時の互換性を高めることが出来ます。

性能

仕様

線形性 ±0.025%FS以下 TYP 分解能 (アナログ)16bit(GYHC接続時)
(デジタル)Min.1μm(GYDC-S1接続時)
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+75℃
保存温度範囲 -40℃~+75℃ 耐振 15G(20~100Hz)
耐衝撃 100G(2msec) 保護規格 IP67

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。

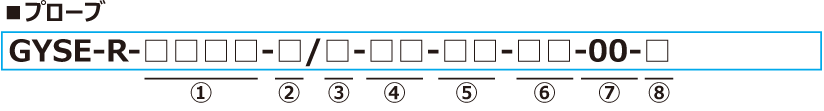

型式

①有効ストローク
15~7500mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:70mm/90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
70mmM2PN,M0SM,M0LM,M3,M11N,BAF25N,F28N
90mmF28S,F30S
100mmT144,T163F40S,F42S,F50S,F54S
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
M:M24xP1.0、ロッド径Φ10(標準)
N:M18xP1.5、ロッド径Φ10
U:3/4-16UNF-3A、ロッド径Φ10
M8:M24xP1.0、ロッド径Φ8
N8:M18xP1.5、ロッド径Φ8
U8:3/4-16UNF-3A、ロッド径Φ8
M14:M24xP1.0、ロッド径Φ13.8
Z:センサエレメントのみ(SUSハウジング無し)


⑤組合せマグネットまたはフロート

マグネットフロート
M2PN:No.2PNマグネット(標準)
M0SM:No.ΦSPMマグネット
M0LM:No.ΦLPMマグネット
M3:No.3マグネット
M11N:No.11Nマグネット
T144:No.T14-M4マグネット
T163:No.T16-M3マグネット
BA:No.2KYN-17-LG
F28S:Φ28SUS316フロート
F30S:Φ30SUS316Lフロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316Lフロート
F54S:Φ54SUS304フロート
F25N:RF-A10プラスチックフロート
F28N:RF-A6プラスチックフロート

・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
CN:コネクタ型
△GF:ケーブル直出し/ケーブル端切放し型
△GA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.10m)(*)
  (△:ケーブル種類 S:標準ケーブル、H:耐熱ケーブル、R:耐屈曲ケーブル)

(*)延長ケーブルを用いた場合、
   センサケーブル(m)+延長ケーブル(m)≦200m
・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
・相コネクタは付属致しません。
 相コネクタが必要な場合は別途ご指示願います。
(ストレートコネクタもしくはL型コネクタを選択できます)


⑦出力形式
00:コントローラ別置きタイプ


⑧オプション
無記入:オプション不要
SRT:耐衝撃オプション(推奨:直出しケーブル型)、SRTオプションの詳細は「こちら」からご確認下さい。

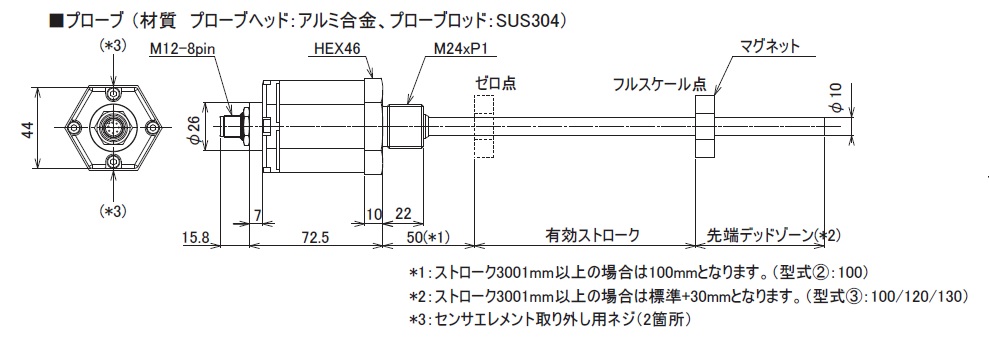

外形寸法図

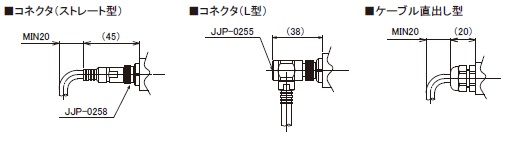

プローブ   コネクタ型
ケーブル直出し型
  結線表   スタート・ストップ
インターフェイス
拡大する 拡大する 拡大する 拡大する

・材質 プローブヘッド:アルミ合金、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ:レモ製(シェル材質:黄銅Niメッキ)。(標準:ストレート型、オプション:L型)

ハイパフォーマンスシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~75℃ 15G / 100G IP67
GYHR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.1%FS GYHC : 0.01%FS(アナログ)
GYDC-S1 : 0.1mm(デジタル)
±0.05%FS -5~100℃ 6G / 50G IP64
GYMR6 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 15G / 100G IP67
GYcRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 6G / 100G IP67
GYcRP プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5200mm ±0.05%FS (アナログ出力)
0.01%FS
(GYHC接続時)
(デジタル出力)
0.1mm
(GYDC-S1接続時)
±0.01%FS -20~80℃ 6G / 100G IP67
GYMR5 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 6G / 100G IP64
GYFRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~3500mm ±0.025%FS (アナログ出力)
16bit
(GYHC接続時)
(デジタル出力)
Min.1μm
(GYDC-S1接続時)
±0.001%FS -20~80℃ 10G / 200G IP67
(オプションIP68)
