GYHR プローブハイパフォーマンスシリーズ

磁歪式リニアセンサ

GYHR プローブ

GYHR プローブ写真

GYHRプローブは、センサヘッドも含めて高温度(最高100℃)の雰囲気中で
安定に動作する様に設計されています。

部品点数を最小限に抑えながら高い性能と信頼性を両立させています。

接続ケーブルには耐熱温度150℃の強化シリコンゴムシースを使用しており、
最長100mまで延長可能です。


<コントローラ>

 ・GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、
       2点間距離、2点各々出力、高速サンプリング
 ・GYDC-S1: デジタル出力(パラレル出力)、標準型
 ・GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、
        SSI出力追加、高速サンプリング
 ・IRDS-GY: IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field,
       PROFIBUS,
EtherNet/IP, EtherCATと接続
 ・DC-Q: 三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット
<ダウンロードファイル>
  ・GY総合カタログ「GY22-017J」(日本語):54ページ、55ページ
  ・取説(日本語):2018年11月20日 初版
  ・GY総合カタログ「GY22-017E」(英語):54ページ、55ページ

こんな方にオススメです

  • 高温対応のリニアセンサをお探しの方(100℃)
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

耐熱100℃

センサヘッドも含めて高温度(最高100℃)の雰囲気中で安定に動作する様に設計されています。

性能

仕様

線形性 ±0.1%FS以下 Typ. 分解能 (アナログ)0.01%FS以下
(デジタル)0.1mm
繰返し精度 ±0.05%FS以下 温度特性 ±70ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -5℃~+100℃
保存温度範囲 -40℃~+120℃ 耐振 6G(または 40Hz 2mmPP)
耐衝撃 50G(2msec) 保護規格 IP64

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。

型式

①有効ストローク
 15~2000mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :90mm/100mm(標準)
  ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


先端DZマグネットフロート
90mmF28S,F30S
100mmT142,T162F40S,F42S,F50S,F54S
mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 K8:M16xP1.5、ロッド径Φ8(標準)
 K:M16xP1.5、ロッド径Φ10
 ・ストロークが1001mm以上の場合は、ロッド径Φ10を推奨します。


⑤組合せマグネットまたはフロート


マグネットフロート
T142:No.T14-M2
T162:No.T16-M2
F28S:Φ28SUS316L
F30S:Φ30SUS316L
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 GF:ケーブル直出し/ケーブル端切放し型
 GA:ケーブル直出し/ケーブル端中継コネクタ付き
     (中継コネクタ付の使用温度範囲は最大+80℃)
  (:ケーブル長さ(m)入力、Max.10m)(*)
 (*)延長ケーブルを用いた場合、センサケーブル(m)+延長ケーブル(m)≦100m
 ・延長ケーブルは、「こちら」からお選び下さい。


⑦出力形式
 24:コントローラ別置きタイプ(新型)

(*)旧型(型式:00)をお使いの場合は
  新型へ置き換えると動作しない可能性がございますので
  弊社までご相談ください。


⑧オプション
 無記入:オプション不要
 H2:高温ロッド(ロッド部のみ200℃)

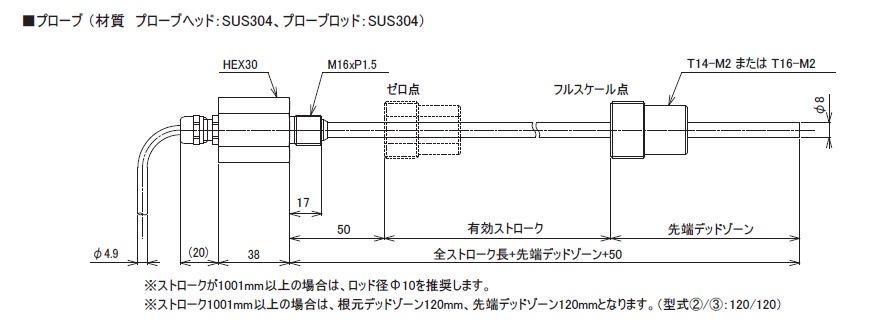

外形寸法図

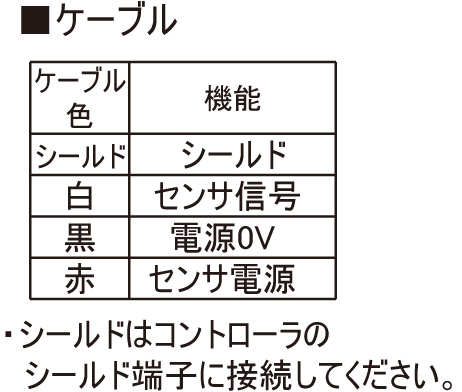

GYHRプローブ   結線表
拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

ハイパフォーマンスシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYHR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.1%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.05%FS -5~100℃ 6G / 50G IP64
GYHTR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.1%FS (アナログ出力)
16bit
(デジタル出力)
Min.50μm
±0.05%FS -5~120℃ 15G / 100G IP67
GYMR6 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP67
GYSE-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP67
GYcRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP67
(IP68)
GYcRP プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5200mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -20~80℃ 6G / 100G IP67
(IP68)
GYMR5 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP64
GYFRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~3500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 10G / 200G IP67
(IP68)
