磁歪式リニアセンサ

ハイパフォーマンスシリーズ
GYMR5 プローブ

油圧シリンダに組込む際の取付機器の全長をより短く収めるために、

ヘッド部分の厚みを36mmに収めた薄型ヘッドセンサです。

コントローラとの間の信号伝送に差動型(RS422)を用いることにより、耐ノイズ性を向上させました。

デジタル出力のコントローラとの組み合わせで最小分解能1μmを達成しています。

新規のご案件は、GYMR6をご検討下さい。

差動伝送(スタートストップ)

<コントローラ>

GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング

<ダウンロードファイル>
・GY総合カタログ「GY20-015J」(日本語):42ページ、43ページ
・取説(日本語):2018年6月1日 第5版
・GY総合カタログ「GY20-015E」(英語):42ページ、43ページ

GYMR5 プローブ写真

こんな方にオススメです

  • 薄型ヘッドの高精度リニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

薄型ヘッド

油圧シリンダに組込む際の取付機器の全長をより短く収めるために、
ヘッド部分の厚みを36mmに収めた薄型ヘッドセンサです。

性能

仕様

線形性 ±0.025%FS以下 TYP 分解能 (アナログ)16bit
(デジタル)Min.1μm
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 6G(40Hz 2mmPP)
耐衝撃 100G(2msec) 保護規格 IP64

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・分解能は組合せのコントローラで異なります。

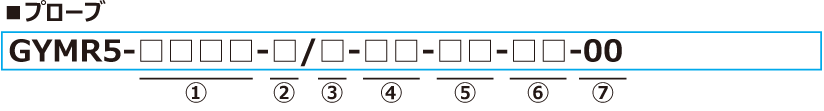

型式

①有効ストローク
15~2000mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:70mm/90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
70mmM2PN,M0SM,M0LM,M3,M11NF25N,F28N
90mmF28S,F30S
100mmT144,T163F40S,F42S,F50S,F54S
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
K8:M16xP1.5、ロッド径Φ8(標準)
M:M24xP1.0、ロッド径Φ10
N:M18xP1.5、ロッド径Φ10
・ストロークが1001mm以上の場合は、ロッド径Φ10を推奨します。


⑤組合せマグネットまたはフロート

マグネットフロート
M2PN:No.2PNマグネット(標準)
M0SM:No.ΦSPMマグネット
M0LM:No.ΦLPMマグネット
M3:No.3マグネット
M11N:No.11Nマグネット
T144:No.T14-M4マグネット
T163:No.T16-M3マグネット
F28S:Φ28SUS316フロート
F30S:Φ30SUS316Lフロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316Lフロート
F54S:Φ54SUS304フロート
F25N:RF-A10プラスチックフロート
F28N:RF-A6プラスチックフロート

・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
△GF:ケーブル直出し/ケーブル端切放し型
△GA:ケーブル直出し/ケーブル端中継コネクタ付き
△GFC:ケーブル直出し/ケーブル端GYFC2/3コントローラへ直結するコネクタ
  (:ケーブル長さ(m)入力、Max.10m)(*)
  (△:ケーブル種類 S:標準ケーブル、H:耐熱ケーブル、R:耐屈曲ケーブル)

(*)延長ケーブルを用いた場合、
   センサケーブル(m)+延長ケーブル(m)≦200m
・延長ケーブルは、「こちら」からお選び下さい。


⑦出力形式
00:コントローラ別置きタイプ

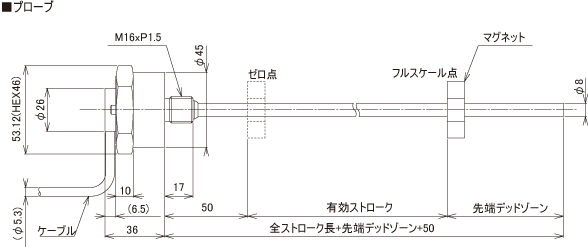

外形寸法図

プローブ   結線表   スタート・ストップ
インターフェイス

拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

ハイパフォーマンスシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYMR5 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP64
GYHTR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.1%FS (アナログ出力)
16bit
(デジタル出力)
Min.50μm
±0.05%FS -5~120℃ 15G / 100G IP67
GYHR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.1%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.05%FS -5~100℃ 6G / 50G IP64
GYMR6 プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP67
GYSE-R プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP67
GYcRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP67
(IP68)
GYcRP プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~5200mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -20~80℃ 6G / 100G IP67
(IP68)
GYFRS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~3500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 10G / 200G IP67
(IP68)
