磁歪式リニアセンサ

防爆仕様
EX-GYdT-RSプローブ/GYHCコントローラ

EX-GYdT型プローブはGYcRS(コントローラ別置き)型プローブエレメントを内蔵する耐圧防爆構造型液面計・変位計です。コントローラと組み合わせて使用することによりアナログまたはデジタル出力を得ることが出来ます。(GYFC2、GYHC、GYDC-05)
ヘッド部を密閉構造とすることで防水性能を持たせるとともに小型化を実現させました。
防爆記号はExdIICT6であり、ほとんど全ての爆発性ガス雰囲気でご使用いただけます。


<組合せコントローラ>
GYFC2アナログコントローラ:位置出力(1マグネット)、速度出力
GYHCアナログコントローラ:位置出力(1マグネット,2マグネット(各々,2点間))、速度出力
GYDC-05デジタルコントローラ:パラレル出力、SSI出力、A/B相パルス、GYHCと同等の出力

DC-Q MELSEC-Qビルトインユニット

EX-GYdT-RSプローブ/GYHCコントローラ写真

こんな方にオススメです

  • 耐圧防爆構造型のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.025%FS以下 TYP 分解能 16bit(1/65536)
繰り返し精度 ±0.01%FS以下 温度特性 プローブ:±20ppmFS/℃
コントローラ:±10ppmFS/℃
電圧出力 0~10VDCまたは10~0VDC
(負荷電流Max5mA、負荷抵抗Min2kΩ
電流出力 4~20mAまたは20~4mA
(負荷抵抗Max500Ω)
警報出力 オープンコレクタ(30V 0.1A) サンプリング周波数 100Hz~1kHz(ストロークにより異なる)
電源(注3) +24VDC(±5%)150mA以下 耐圧(注4) 35MPa(プローブロッド部)
1MPa(Φ50SUS316フロート)
使用温度範囲 プローブ:-20℃~60℃(結露不可)(注4)
コントローラ:0℃~65℃(結露不可)
保存温度範囲 -40℃~80℃(結露不可)
耐振動 6G(または40Hz 2mmpp) 耐衝撃 50G(2ms)
保護規格 IP67(プローブ) 防爆記号 Exd II CT6

注1:記載のないプローブエレメントの電気的仕様は内蔵する各プローブエレメントのページを参照して下さい。
注2:上記精度は有効ストローク300mm以上に適用されます。
注3:+24V以外の電源仕様は各プローブエレメントのページを参照して下さい。
注4:国際規格IECに整合した技術的基準では本品の適用される環境条件は、周囲温度:-20℃~+60℃/大気圧:80kPa~110kPaの範囲内で使用されると規定されています。

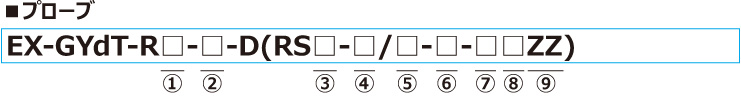

型式

①センサ出力タイプ
R:コントローラ別置き型


②ロッド径
10:Φ10
14:Φ13.8


③ロッド全長
mm


④センサエレメント型式
RS:GYcRS


⑤有効ストローク
15mm~5000mm


⑥根本デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


⑦先端デッドゾーン
S:70mm/90mm/100mm(標準)
・⑧で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
70mmMG30
90mmF28S,F30S
100mmT144,T163F40S,F42S,F50S,F54S
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


⑧組み合わせマグネットまたはフロート

マグネットフロート
T144:No.T14-M4マグネット
T163:No.T16-M3マグネット
MG30:No.2-BSN-14マグネット
F28S:Φ28SUS316フロート
F30S:Φ30SUS316フロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316フロート
F54S:Φ54SUS304フロート
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。


⑨ケーブル外径
10:Φ8~Φ10
12:Φ10~Φ12


⑩位置出力
ZZ:コントローラで選択

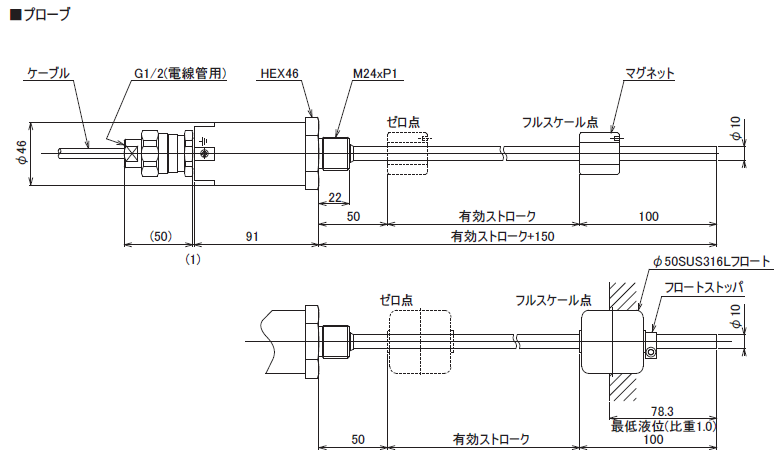

外形寸法図

プローブ   GYHCコントローラ
拡大する 拡大する

■材質 プローブヘッド:黄銅(ニッケルメッキ)/プローブロッド:SUS316

注1:根元デッドゾーンはあらかじめご指定いただけると変更ができます。フロートがデッドゾーンにはいるおそれのある場合はオプションのフロートストッパーをご使用ください。
注2:先端デッドゾーンは有効ストロークおよび使用温度などにより最大130mmまで増加します。
注3:最低液位は先端デッドゾーンの変更、液比重により変動します。

※ケーブルは200mまで延長できます。

防爆仕様

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
EX-GYdT-RSプローブ/GYHCコントローラ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.025%FS (アナログ)
16bit
(デジタル)
Min.1μm
±0.01%FS -20~60℃ 6G / 50G IP67
EX-GYdT-Aプローブ

サンテスト

カタログPDF

電圧出力または電流出力 15~5000mm ±0.025%FS 0.01%FS ±0.01%FS -20~+60℃ 6G / 50G IP67
IGY4 シリーズ

サンテスト

カタログPDF

組合せコントローラによる 15~4000mm 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
EX-GYdS-Rプローブ/GYFC2コントローラ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.05%FS (アナログ)
0.01%FS
(デジタル)
0.1mm
±0.01%FS -20~60℃ 6G / 50G IP65
EX-GYdS-Aプローブ

サンテスト

カタログPDF

電圧出力または電流出力 15~2800mm ±0.05%FS 0.01%FS ±0.01%FS -20~60℃ 6G / 50G IP65
EX-GYdT-RPプローブ/GYFC2コントローラ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.05%FS (アナログ)
0.01%FS
(デジタル)
0.1mm
±0.01%FS -20~60℃ 6G / 50G IP67
IGY3 シリーズ

サンテスト

カタログPDF

電圧または電流出力 50~1500mm ±0.05%FS 0.03%FS ±0.03%FS -5~60℃
(オプション:-5~100℃)
6G / 50G IP65

データダウンロード
