磁歪式リニアセンサ

防爆仕様
IGY4 シリーズ

◆防爆記号:Ex ia Ⅱ C T4, Ex ia Ⅱ C T4

◆0種危険場所で使用可能!
◆A種接地(第1種接地)不要!
0種危険場所で使用できる本質安全防爆構造磁歪式変位センサで、高精度なレベル計にも用いることができる第4世代の新製品です。第3世代(IGY3シリーズ)と同様にA種接地(第1種接地)が不要です。
組合わせるコントローラは、既存のGYHC(アナログ出力)またはGYDC-05(デジタル出力)が選択できます。
<組合せコントローラ>
・GYHCアナログコントローラ:位置出力(1マグネット,2マグネット(各々,2点間))、速度出力
・GYDC-05デジタルコントローラ:パラレル出力、SSI出力、A/B相パルス、GYHCと同等の出力

IGY4 シリーズ写真

こんな方にオススメです

  • 本質安全防爆構造のリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

性能

仕様

線形性 ±0.025%FS以下 TYP 分解能 (アナログ)
16bit(1/65536)
(GYHC接続時)
(デジタル)
Min.1μm
(GYDC-05接続時)
繰返し精度 ±0.01%FS以下 温度特性 プローブ:±20ppm FS/℃以下
セパレータ:±20ppm FS/℃以下
コントローラ:±10ppm FS/℃以下
サンプリング周波数 標準1kHz(有効ストロークによる) 出力 組合わせるコントローラによる
供給電源 セパレータ:AC90~110V 50/60Hz
コントローラ:DC24(±2)V 160mA以下
耐圧 プローブロッド:35MPa
使用温度範囲 プローブ:-20℃~60℃
セパレータ:-20℃~50℃
コントローラ:0℃~65℃
保存温度範囲 -40℃~80℃(プローブ)
耐振 6G(または 40Hz 2mmPP)(プローブ) 耐衝撃 100G(2msec)(プローブ)
防水性 プローブヘッド:防水構造(*) ケーブル 標準1.5m
(専用延長ケーブルにより200mまで可能)
防爆記号 EXiaⅡCT4 検定合格番号 第TC19303号(平成22年7月合格)
本安回路 最大電圧 17.22V
最大電流 89.3mA
最大電力 0.385W
非本安回路 電源 AC100V 50/60Hz
出力回路許容電圧 AC110V 50/60Hz DC110V

・上記精度は有効ストローク300mm以上のセンサに適用されます。
(*)水深1mまで30分間の使用に耐えられます。(連続的に水没する用途には使用できません)

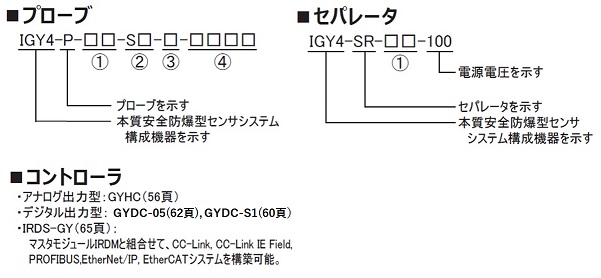

型式

①取付ネジ
 M:M24xP1.0(標準)/N:M18xP1.5


②ロッド径
 1:Φ10(標準)/3:Φ13.8/8:Φ8


③有効ストローク
 50~4000mm (最長ストロークは使用するマグネットまたはフロートにより異なります)

③有効ストローク
 50~4000mm (最長ストロークは使用するマグネットまたはフロートにより異なります)


④根元デッドゾーン寸法(mm)


⑤アナログ位置出力(OUT1)
AD:0~10V(ロッド先端へ移動時、増加動作)
AR:10~0V(ロッド先端へ移動時、減少動作)
BD:4~20mA(ロッド先端へ移動時、増加動作)
BR:20~4mA(ロッド先端へ移動時、減少動作)
CD:バイポーラ出力(-~+V)
    (例えば CD10:-10~10V)
CR:バイポーラ出力(~-V)
    (例えば CR10:10~-10V)
V Z/F:指定値電圧
   (例えば V1/5:1~5V、V9.5/0.5:9.5~0.5V)
I Z/F:指定値電流
   (例えば I5.2/20:5.2~20mA、I18/5:18~5mA)
【Z=ゼロ点(根元)の出力値、F=フルスケール点(先端)の出力値】


⑥オプション:アナログ出力(OUT2)
・N:オプション不要
・位置出力の場合:⑤から選択
・速度出力の場合(注1)
  VA[ ] ±10V
  WB[ ] 4~20mA
  [ ]:最大速度(1.00~999mm/sec)
    <有効数字3桁、小数点はRで表記>


⑨組み合わせマグネットまたはフロート

マグネットフロート
T144:No.T14-M4マグネット
T163:No.T16-M3マグネット
MG30:No.2-BSN-14
MG:上記以外のマグネット
F28S:Φ28SUS316フロート
F30S:Φ30SUS316フロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316フロート
FL:上記以外のフロート


⑧デジタル出力
 1:標準(パラレル出力、負論理、バイナリ)
 2:インクリメンタル出力付き(250kHz)
 5A:非同期SSI出力付き
 5S:同期SSI出力付き


⑨分解能
 D2:0.1mm/D3:0.05mm/D4:0.01mm(標準)/D5:0.005mm/D8:0.001mm


⑩出力方向(ロッド先端へ移動時)
 D:増加動作/R:減少動作

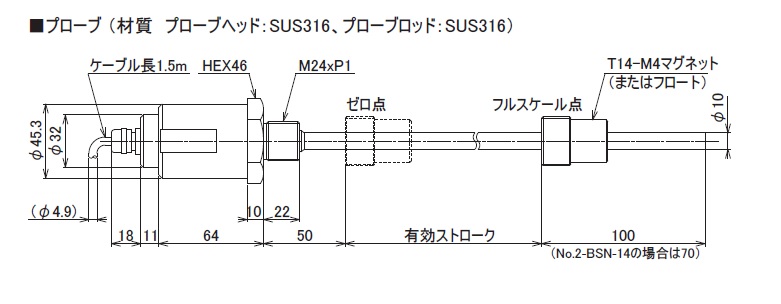

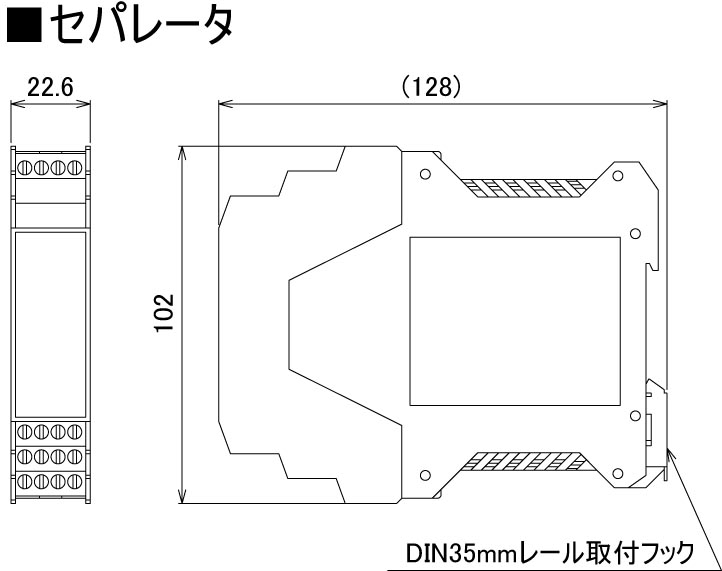

外形寸法図

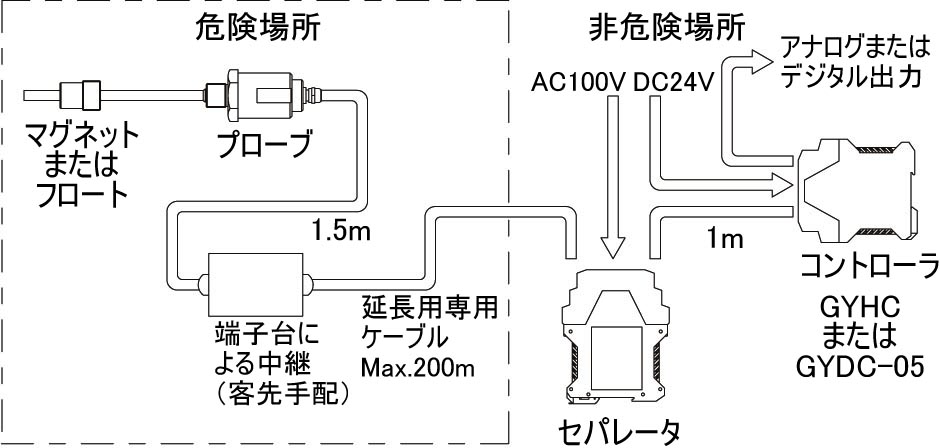

プローブ   セパレータ   コントローラ   構成図
拡大する 拡大する 拡大する 拡大する

防爆仕様

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
IGY4 シリーズ

サンテスト

カタログPDF

組合せコントローラによる 15~4000mm 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
EX-GYdT-Aプローブ

サンテスト

カタログPDF

電圧出力または電流出力 15~5000mm ±0.025%FS 0.01%FS ±0.01%FS -20~+60℃ 6G / 50G IP67
EX-GYdS-Rプローブ/GYFC2コントローラ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.05%FS (アナログ)
0.01%FS
(デジタル)
0.1mm
±0.01%FS -20~60℃ 6G / 50G IP65
EX-GYdS-Aプローブ

サンテスト

カタログPDF

電圧出力または電流出力 15~2800mm ±0.05%FS 0.01%FS ±0.01%FS -20~60℃ 6G / 50G IP65
EX-GYdT-RPプローブ/GYFC2コントローラ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.05%FS (アナログ)
0.01%FS
(デジタル)
0.1mm
±0.01%FS -20~60℃ 6G / 50G IP67
EX-GYdT-RSプローブ/GYHCコントローラ

サンテスト

カタログPDF

組合せコントローラによる 15~5000mm ±0.025%FS (アナログ)
16bit
(デジタル)
Min.1μm
±0.01%FS -20~60℃ 6G / 50G IP67
IGY3 シリーズ

サンテスト

カタログPDF

電圧または電流出力 50~1500mm ±0.05%FS 0.03%FS ±0.03%FS -5~60℃
(オプション:-5~100℃)
6G / 50G IP65
