磁歪式リニアセンサ
コントローラ

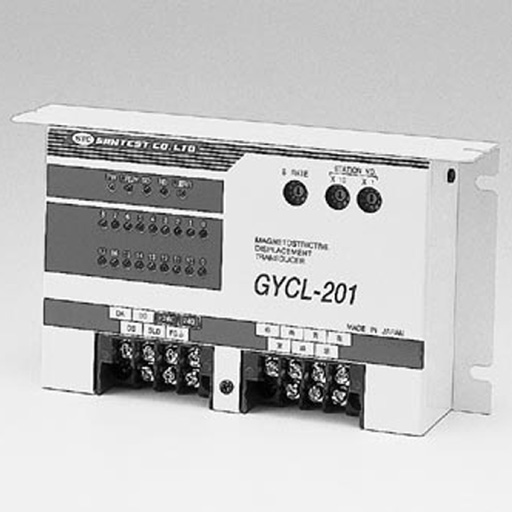

GYCL-201
GYCL-201はデジタル式のシグナルコンディショナで、GYcRPプローブと組み合わせて使用します。
このコントローラはCC-Link専用のASICを内蔵しており、CC-Linkシステムのリモートデバイス局として使用します。
簡単なプログラムで高い精度の位置データを高速に転送することができます。センサーに応じて設定変更が可能で、上/下限検出機能も備えております。
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 分解能 | 1mm、0.1mm、0.05mm | 有効ストローク | Max.3000mm | |
|---|---|---|---|---|
| 走査周波数 | 標準1kHz（ストローク1000mmまで） | 占有局数 | 3局 | |
| 通信速度 | 156k/625k/2.5M/5M/10M | 供給電圧 | 24VDC（18～30VDC） | |
| 消費電流 | 0.2A（24V供給時） | 重量 | 0.6kg | |
| 使用温度範囲 | 0℃～+60℃ | 保存温度範囲 | -20℃～+75℃ | |
| 耐振性 | 2G | 耐衝撃性 | 50G |
型式
①有効ストローク
15～3000mm
②分解能
D1：1mm／D2：0.1mm／D3：0.05mm
③測定方式
1M：1マグネット方式／2M：2マグネット方式（2点間距離）
④外部パルス
無記入：無し／X：有り

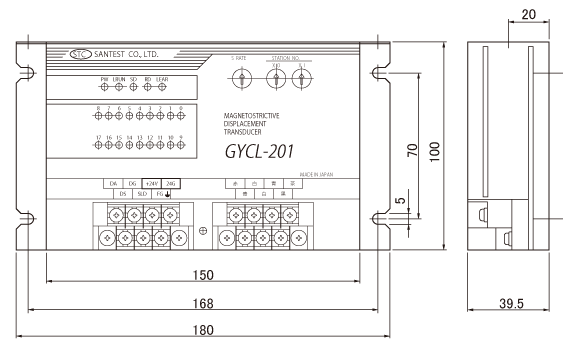

外形寸法図

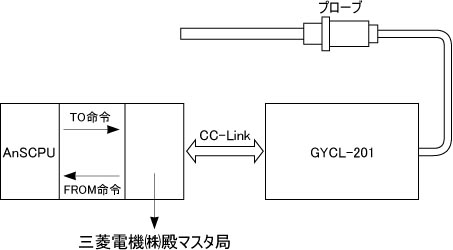

| 構成 | ||||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
コントローラ
| 製品名 | - | - | - | - | - | - | - | - |
|---|---|---|---|---|---|---|---|---|
|
- | - | - | - | - | - | - | - |
|
パラレル | - | - | - | - | - | - | - |
|
スレーブ | 磁歪式リニアセンサ変換器 | GYセンサ変換器（1軸または2軸） | 4 | 16 | 16 | - | - |
|
MELSEC-Q ビルトイン |
- | - | - | - | - | - | - |
|
パラレル A/B相パルス SSI 電圧 電流 |
- | - | - | - | - | - | - |
|
電圧 電流 |
- | - | - | - | - | - | - |
|
電圧 電流 |
- | - | - | - | - | - | - |
