GYAF1 プローブオールインワンシリーズ

磁歪式リニアセンサ

GYAF1 プローブ

GYAF1 プローブ写真

GYAF1プローブはフランジ形状のオールインワン型センサです。

DC24Vを供給するだけでマグネット位置に比例したアナログ電圧出力または電流を得ることができます。反転出力、バイポーラ出力にも対応可能です。

薄型ヘッドは装置の小型化を可能とし、フランジ取付は従来のネジ式に比べて作業性を向上させました。警報出力に対応しておりません。

<ダウンロードファイル>

 ・GY総合カタログ「GY22-017J」(日本語):24ページ、25ページ

 ・取説(日本語):2020年 7月22日 第7版

 ・GY総合カタログ「GY22-017E」(英語):24ページ、25ページ

 ・取説(英語):2012年5月15日 第2版

こんな方にオススメです

  • 薄型ヘッドのアナログ出力のリニアセンサをお探しの方
  • 油圧シリンダーの内蔵できるリニアセンサをお探しの方
  • 耐環境性に優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

薄型ヘッド

薄型ヘッドは装置の小型化を可能とし、フランジ取付は従来のネジ式に比べて作業性を向上させています。

性能

仕様

線形性 ±0.025%FS以下 Typ.(Min.±75μm) 分解能 0.01%FS以下(Min.30μm)
繰返し精度 ±0.01%FS以下(Min.±30μm) 温度特性 ±40ppmFS/℃以下(Min.±12μm/℃)
電圧出力 0~10Vまたは10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mAまたは20~4mA
(負荷抵抗Max.500Ω)
供給電源 +24(±2)VDC (100mA) サンプリング周波数 標準1kHz(ロッド全長1300mmまで)
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 6G(または 40Hz 2mmPP)
耐衝撃 50G(2msec) 保護規格 IP67(オプション:IP68)

【保護規格】
■IP67:水深1mまで30分間の使用に耐えられます。(連続的に水没する用途には使用できません)
■IP68:水深30m(300kPa)の水圧下まで連続して水中に没して使用できます。(水没性能はコネクタの篏合状態で発揮されます)

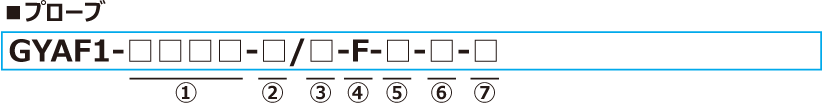

型式

①有効ストローク
 15~3000mm


②根元デッドゾーン
 50:50mm(標準)
 mm(ご相談下さい。)
 ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 :70mm/90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。


先端DZマグネットフロート
7070mmM2PN,M3,M11N,BAF28N
100100mmT144,T163F40S,F42S,F50S,F54S
 mm(ご相談下さい。)
  ・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 F:フランジ形状、ロッド径Φ10(標準)


⑤組合せマグネットまたはフロート

マグネットフロート
M2PN:No.2PN(標準)
M3:No.3
M11N:No.11N
T144:No.T14-M4
T163:No.T16-M3
BA:No.2KYN-17-LG
F40S:Φ40SUS316(B)
F42S:Φ43SUS316L
F50S:Φ50SUS316L
F54S:Φ54SUS304
F28N:RF-A6
 ・上記以外のマグネット/フロートは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
 ・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
 CN:コネクタ型
 GF:ケーブル直出し/ケーブル端切放し型
 GA:ケーブル直出し/ケーブル端中継コネクタ付き
   (:ケーブル長さ(m)入力、Max.10m)(*)


 <水没オプション>(推奨:直出しケーブル型(WP3G))
 WPCN:水没コネクタ型
 WP3GF:水没ケーブル直出し/ケーブル端切放し型
 WP3GA:水没ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.10m)(*)

 ・延長ケーブルを用いた場合、
  電圧出力:センサケーブル(m)+延長ケーブル(m)≦10m
  電流出力:センサケーブル(m)+延長ケーブル(m)≦100m
 ・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
 ・相コネクタは付属致しません。
  相コネクタが必要な場合は別途ご指示願います。
  (ストレートコネクタのみ)


⑦位置出力
 AD:0~10V(ロッド先端へ移動時、増加動作)
 AR:10~0V(ロッド先端へ移動時、減少動作)
 BD:4~20mA(ロッド先端へ移動時、増加動作)
 BR:20~4mA(ロッド先端へ移動時、減少動作)
 CD:バイポーラ出力(-V~+V)
     (例えば CD10:-10V~+10V)
 CR:バイポーラ出力(+V~-V)
     (例えば CR05:+5V~-5V)

外形寸法図

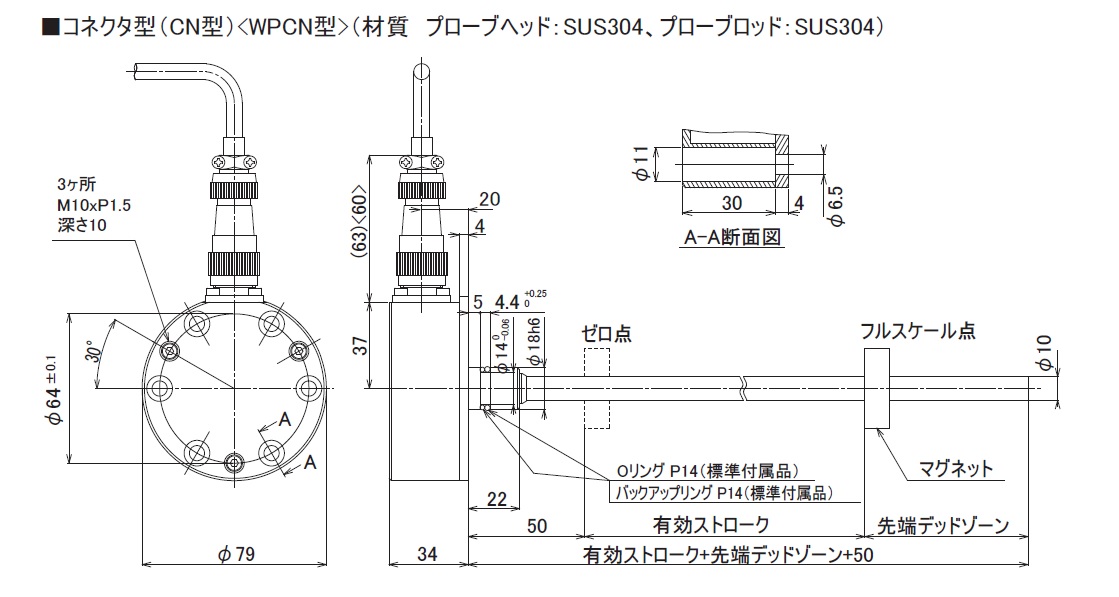

コネクタ型(CN型)
<WPCN型>

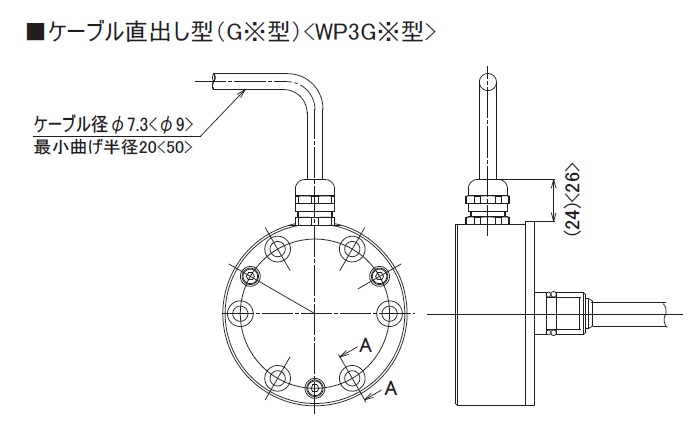

  ケーブル直出し型(G※型)
<WP3G※型>

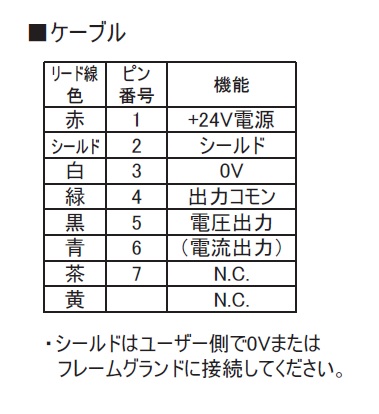

  ケーブル
拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。
・使用コネクタ:CN型:三和製SNW-1607-PCF(材質:亜鉛合金フッ素樹脂加工)
        WPCN型:多治見製TC1108-12A10-7F(8.6)(材質:黄銅Niメッキ)
・適用ケーブル外径:Φ6.6~Φ7.5、適用電線サイズ:0.5mm2以下。(標準ケーブルの場合)
・< >内はIP68型(WPCN型、WP3G※型)の寸法です。
・適応OリングはP14です。必ずバックアップリングを併用して下さい。
・水没仕様「WP3G※型」と「WPCN型」は、熱収縮チューブ付きになり寸法が異なります。詳細は弊社までお問い合わせください。
