サンテスト株式会社

磁歪式リニアセンサ

オールインワンシリーズ
GYMF-S プローブ

new

薄型ヘッドのSSI出力のセンサです。
シリアル通信タイプの出力形式で、24～27bit分の位置データを最小分解能1μm（オプション 0.1μm）
で出力します。

別売のSSPC-03（SSI→パラレル変換器）を使用すれば、パラレルデータに変換できますので、
I/Oユニットで取り込むことが可能です。
またセンサエレメントをハウジングから取り外し交換ができ、別売の機器（ソフト付き）
（型式：GPM）により、客先で分解能、コード（バイナリもしくはグレイ）、出力方向の変更、
ゼロ/フルスケール点の調整が可能です。


＜ダウンロードファイル＞
・カタログ：本製品はGY総合カタログ（GY22-017J）には、まだ掲載していない新製品です。
　　　　　　下記の [データダウンロード] から入手下さい。
・取説（日本語）：2023年 7月3日 第4版

GYMF-S プローブ写真

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

線形性 ±0.025%FS以下 Typ. 分解能 0.1mm～0.1μm
繰返し精度 ±0.001%FS 以下(Min.±3μm以下) 温度特性 ±20ppmFS/℃以下
位置検出
（標準）		 SSI（同期式）、24〜27bit
バイナリ(標準) または グレイ		 警報出力 オープンドレイン 50V 0.1A（マグネット脱落時）
供給電源 DC24V(±2V)（80mA） サンプリング周波数 (※) 標準 1kHz（ロッド全長1300mmまで）
耐圧 35MPa（プローブロッド部） 使用温度範囲 -20℃～+75℃
保存温度範囲 -40℃～+75℃ 耐振 100G（2msec）
保護規格 IP67

　・上記精度は有効ストローク300mm以上のセンサに適用されます。
　　300mm未満のセンサは300mmのセンサ仕様と同等になります。
　※サンプリング周波数は、最大2kHz（ロッド全長700mm以下）まで高速化することが可能です。
　　（同期式なので上位側のサンプリング周波数に依存します）

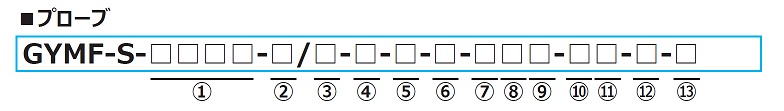

型式

①有効ストローク
　　15～7500mm


②根元デッドゾーン
　　50：50mm（標準）
　　□：□mm（ご相談下さい。）
　　・マグネット（フロート）との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
　　□：70mm/90mm/100mm（標準）
　　

□先端DZマグネットフロート
7070mmM2PN,M0SM,M0LM,M3,M11N,BAF25N,F28N
9090mmF28S,F30S
100100mmT144,T163F40S,F42S,F50S,F54S

　　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
　　N ：M18xP1.5、ロッド径Φ10


⑤組合せマグネットまたはフロート

　

マグネットフロート
M2PN：No.2PN（標準）
M0SM：No.ΦSPM
M0LM：No.ΦLPM
M3：No.3
M11N：No.11N
T144：No.T14-M4
T163：No.T16-M3
BA：No.2KYN-17-LG		F28S：Φ28SUS316L
F30S：Φ30SUS316L
F40S：Φ40SUS316（B）
F42S：Φ43SUS316L
F50S：Φ50SUS316L
F54S：Φ54SUS304
F25N：RF-A10
F28N：RF-A6

　・マグネットはマグネット分類「GG」からお選び下さい。
　・上記以外のマグネット/フロートは、別途ご相談下さい。
　・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
　　マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
　　8P：コネクタ型（M12-8pin）


⑦分解能
　　D2：0.1mm
　　D3：0.05mm
　　D4：0.01mm（標準）
　　D5：0.005mm
　　D7：0.002mm
　　D8：0.001mm
　　DF：0.5μm
　　DG：0.2μm
　　DH：0.1μm


⑧リニアリティオプション
　　無記入：オプション不要
　　L： 線形性補正オプション（室温で補正）


⑨動作方向
　　D:マグネットが先端へ移動時に、出力が増加（標準）
　　R:マグネットが先端へ移動時に、出力が減少


⑩ビット数（すべて位置データを表示）
　　4：24bit (標準)
　　5：25bit
　　6：26bit
　　7：27bit


⑪出力コード
　　B：バイナリ(標準)
　　G：グレイ


⑫同期
　　5S：同期式（標準）


⑬オプション
　　無記入：オプション不要
　　SRT：耐衝撃オプション

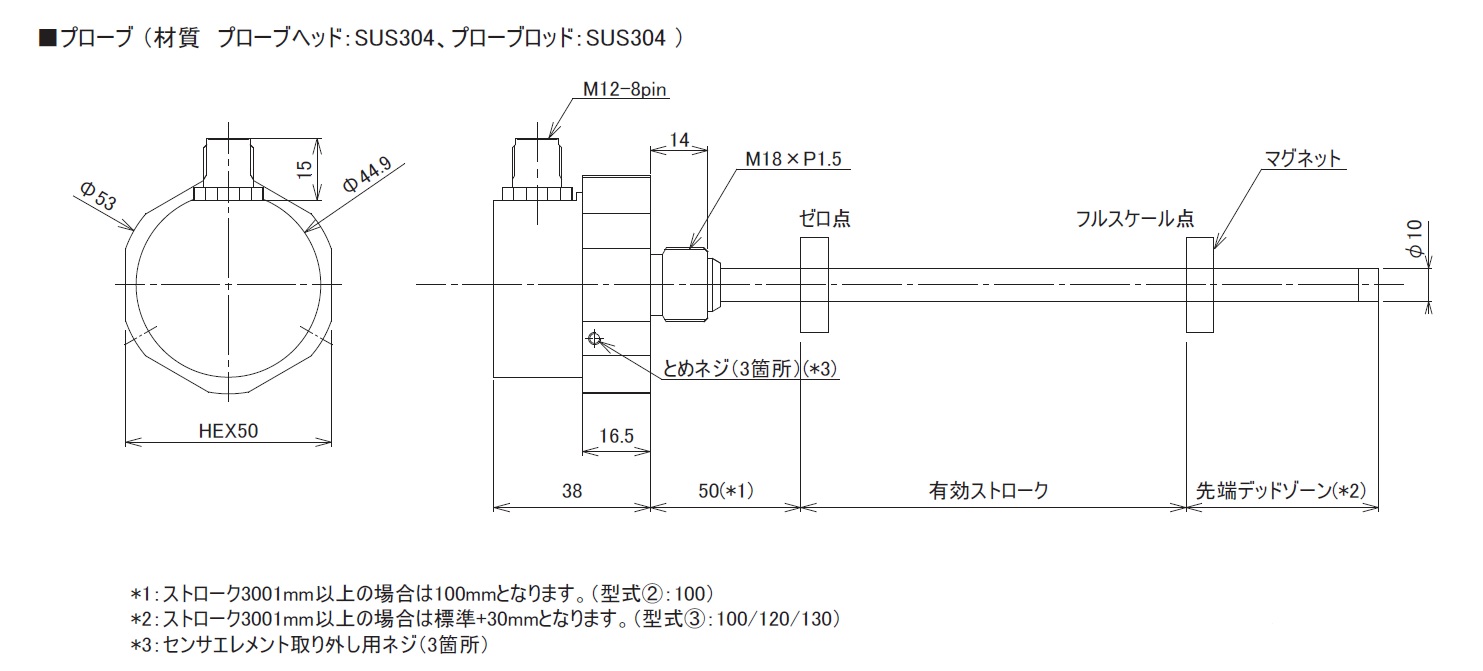

外形寸法図

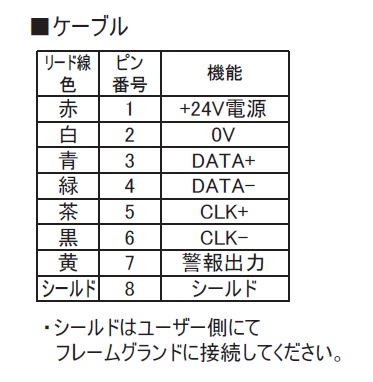

外形寸法図   ケーブルの表
拡大する 拡大する

オールインワンシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYMF-S プローブ

カタログPDF

 SSI 15～700mm ±0.025%FS
以下		 0.1mm
～0.1μm		 ±0.001% FS
以下		 -20℃～+75℃ 15G / 100G IP67
GYSE-EP2 プローブ

カタログPDF

 EtherNet/IP 15~7500mm ±0.025%FS
以下		 位置：
(Min.1μm)
速度：
(Min.1μm/sec）		 ±0.001%FS
以下		 -20~+75℃ 15G / 100G IP67
GYMRS プローブ

カタログPDF

 SSI 15〜7500mm ±0.025%FS
以下		 0.1mm
～0.1μm		 ±0.001% FS
以下		 -20℃～+75℃ 15G / 100G IP67
GYPS プローブ

カタログPDF

 電圧
電流
PWM
CANopen		 30～2400mm ±0.8mm
以下		 0.06mm ±0.06mm
以下		 -20～+85℃ 20G / 100G IP67
GYPD プローブ

カタログPDF

 電圧
電流
PWM
CANopen		 30～1000mm ±0.1mm
（30-250mm）
±0.04%FS
（251mm以上）		 0.06mm ±0.06mm
以下		 -20～+85℃ 20G / 100G IP67
GYMRA プローブ

サンテスト

カタログPDF

 電圧
電流		 15～7500mm ±0.025%FS
以下		 0.1mm ±0.1mm
以下		 -20～+75℃ 15G / 100G IP67
GYMA プローブ

サンテスト

カタログPDF

 電流
電圧		 15〜3000ｍｍ ±0.025%FS
以下		 0.1mm ±0.1mm
以下		 -20～+80℃ 6G / 50G IP67
GYcAT4 プローブ

サンテスト

カタログPDF

 電圧
電流		 15～3500mm ±0.05%FS
以下		 0.01%FS ±0.01%FS ±0.01%FS
以下		 6G / 50G IP67
GYSE-P プローブ

サンテスト

カタログPDF

 Profibus
DPV0		 15～7500mm ±0.025%FS
以下		 Min.1μm ±0.001%FS
以下		 -20～75℃ 15G
100G		 IP67
GYSE-A プローブ.

サンテスト

カタログPDF

 電圧
電流		 15～7500mm ±0.025%FS
以下		 16bit（65336） ±0.001%FS
以下		 -20～75℃ 15G / 100G IP67
GYSE-S プローブ

サンテスト

カタログPDF

 SSI 15～7500mm ±0.025%FS
以下		 Min.1μm ±0.001%FS
以下		 -20～75℃ 15G / 100G IP67
GYSE-Q プローブ.

サンテスト

カタログPDF

 インクリメンタル
A/B相パルス		 15～7500mm ±0.025%FS
以下		 Min.1μm ±0.001%FS
以下		 -20～75℃ 15G / 100G IP67
GYcAT プローブ

サンテスト

カタログPDF

 電圧
電流		 15～3500mm ±0.05%FS 0.01%FS ±0.01%FS -20～80℃ 6G / 50G IP67
（IP68）
GYAF1 プローブ

サンテスト

カタログPDF

 電圧
電流		 15～3000mm ±0.025%FS
以下		 0.01%FS ±0.01%FS
以下		 -20～80℃ 6G / 50G IP67
（IP68）
