サンテスト株式会社

磁歪式リニアセンサ

ハイパフォーマンスシリーズ
GYMNC コントローラ

生産終了

【生産中止】
GYMNCコントローラは生産中止となります。GYHRプローブは生産中止ではございません。
GYMNCコントローラの予備品の対応は当面可能です。新規案件は「GYHC」コントローラをお選び下さい。
=======================================================

GYHRプローブは、センサヘッドも含めて高温度(最高100℃)の雰囲気中で安定に動作する様に設計されています。部品点数を最小限に抑えながら高い性能と信頼性を両立させています。接続ケーブルには耐熱温度150℃の強化シリコンゴムシースを使用しており、最長100mまで延長可能です。更にGYHC、GYDC-05コントローラとの組合せにより、速度出力やデジタル出力も可能です。


<コントローラ>
GYHCアナログコントローラ:位置出力(1マグネット,2マグネット(各々,2点間))、速度出力
GYDC-05デジタルコントローラ:パラレル出力、SSI出力、A/B相パルス、GYHCと同等の出力
DC-Q MELSEC-Qビルトインユニット

GYMNC コントローラ写真

こんな方にオススメです

  • 高温対応のリニアセンサをお探しの方(100℃)
  • 油圧シリンダーに内蔵できるリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

耐熱100℃

センサヘッドも含めて高温度(最高100℃)の雰囲気中で安定に動作する様に設計されています。

性能

仕様

線形性 ±0.1%FS以下 TYP 分解能 0.01%FS以下
繰返し精度 ±0.05%FS以下 温度特性 ±70ppmFS/℃以下(プローブ)
±50ppmFS/℃以下(コントローラ)
電圧出力 0~10Vまたは10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mAまたは20~4mA
(負荷抵抗500Ω以下)
供給電源 +24(±2)VDC(100mA) サンプリング周波数 標準1kHz(ストローク1000mmまで)
耐圧 35MPa(プローブロッド部) 使用温度範囲 -5℃~100℃(プローブ)
0℃~60℃(コントローラ)
保存温度範囲 -40℃~120℃(プローブ) 耐振 6G(または 40Hz 2mmPP)
耐衝撃 50G(2msec) 保護規格 IP64(プローブ)
ケーブル 1.5m(標準)(オプションMax.100m)

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます。(調整範囲:±3%FS)

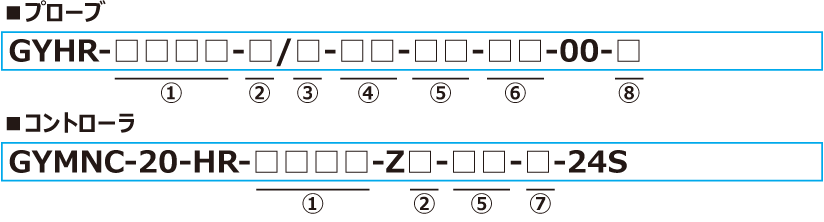

型式

①有効ストローク
15~2000mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
90mmF28S,F30S
100mmT142,T162F40S,F42S,F50S
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
K8:M16xP1.5、ロッド径Φ8(標準)
K:M16xP1.5、ロッド径Φ10
・ストロークが1000mm以上の場合は、ロッド径Φ10を推奨します。


⑤組合せマグネットまたはフロート

マグネットフロート
T142:No.T14-M2マグネット
T162:No.T16-M2マグネット
MG:上記以外のマグネット
F28S:Φ28SUS316フロート
F30S:Φ30SUS316フロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316フロート
F54S:Φ54SUS304フロート
FL:上記以外のフロート
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。


⑥ケーブル取出し
GF:ケーブル直出し/ケーブル端切放し型(標準)
GA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力)


⑦位置出力
AD:0~10V(ロッド先端へ移動時、増加動作)
AR:10~0V(ロッド先端へ移動時、減少動作)
BD:4~20mA(ロッド先端へ移動時、増加動作)
BR:20~4mA(ロッド先端へ移動時、減少動作)
CD:バイポーラ出力(-~+V)
    (例えば CD10:-10~10V)
CR:バイポーラ出力(~-V)
    (例えば CR10:10~-10V)


⑧オプション
無記入:オプション不要
H2:高温ロッド(ロッド部のみ200℃)

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。

ハイパフォーマンスシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYMNC コントローラ

サンテスト

組合せコントローラによる 15~2000mm ±0.1%FS 0.01%FS以下 ±0.05%FS -5~100℃ 6G / 50G IP64
GYHTR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.1%FS (アナログ出力)
16bit
(デジタル出力)
Min.50μm
±0.05%FS -5~120℃ 15G / 100G IP67
GYHR プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.1%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.05%FS -5~100℃ 6G / 50G IP64
GYMR6 プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 15G / 100G IP67
GYSE-R プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~75℃ 15G / 100G IP67
GYcRS プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~7500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP67
(IP68)
GYcRP プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~5200mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -20~80℃ 6G / 100G IP67
(IP68)
GYMR5 プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~2000mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 6G / 100G IP64
GYFRS プローブ.

サンテスト

カタログPDF

組合せコントローラによる 15~3500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS -20~80℃ 10G / 200G IP67
(IP68)
