レゾルバ

レゾルバ
STD-10H

カタログ記載の保護規格IP52タイプの他に下記のHeavy Duty型2種類を用意しており、用途や使用環境に応じて選択可能です。いずれも変換器SC-12B/12Gと組合せて使用し、1回転8192分割のパラレル位置信号を出力します。
(バイナリまたはグレイ)
(Heavy Duty型は2種類ともシャフトはキー溝形状です。)

STD-10H写真

こんな方にオススメです

  • 耐環境性に優れた回転センサをお探しの方
  • 耐熱120℃仕様のアブソリュートエンコーダをお探しの方
  • 製鉄所で使えるアブソリュートエンコーダをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

線形性 分解能 8192 (13bit)
(SC-12変換器と接続時)
起動トルク 10N・cm 軸許容荷重 ラジアル150N/スラスト78N
許容回転数 4000rpm 軸受寿命 8×104時間 (4000rpm時)
使用温度範囲 -20~120℃ 保存温度範囲 -30~120℃
耐振 20G 耐衝撃 500G
ケース材質 SUS304 保護構造 IP67

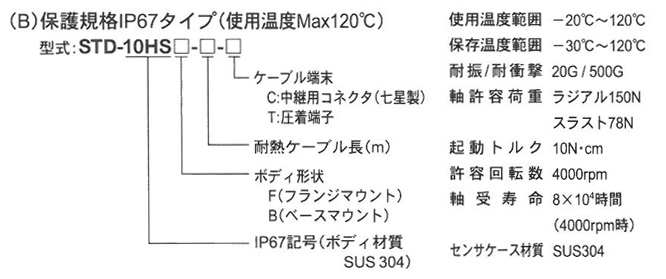

型式

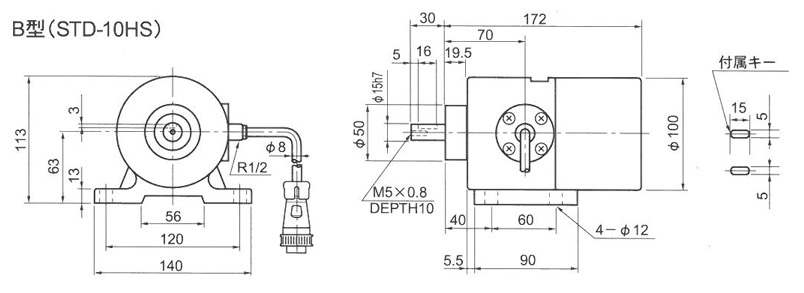

外形寸法図


拡大する 拡大する

レゾルバ

製品名 出力 測定範囲 線形性 分解能 許容回転数 使用温度範囲 耐振 / 耐衝撃 保護規格
STD-10H

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
360° 8192 / 1回転 4000rpm -20~120℃ 20G / 500G IP67
ARR

サンテスト

カタログPDF

4-20mA
0-10V
±10V
別置きアンプでデジタル出力
1回転
30回転
60回転
120回転
240回転
±0.5° 1回転:8192
30回転:2048
60回転:1024
120回転:512
240回転:256
3600rpm -20~+80℃ 10G/500G IP52
オプションIP65
RR-16Q

サンテスト

カタログPDF

A/B相パルス
(ラインドライバ)
Z相パルスなし
- 0.4° 16bit(1/65536) 1500rpm -20~+80℃ 20G/100G IP65
RR-14R

サンテスト

カタログPDF

パラレル+A/B/Z相パルス 1回転 14bit(1/16384) 1500rpm -20~+80℃ 20G/100G IP65
MTD-F6A

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~60℃ 10G / 300G IP52
MTD-F6AH

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~80℃ 10G / 300G IP65
MTD-10H

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~120℃ 20G / 500G IP67
STD-F6A

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
360° 8192 / 1回転 - -20~60℃ 10G / 500G IP54
