レゾルバ

レゾルバ
MTD-10H

保護規格のタイプは1回転型と同様、3種類を用意しております。
回転数は8、16、32、64、128、160、256、320、512の9種類から指定可能です。
いずれも変換器のMC-15B/15Gと組み合わせて使用し、全域にわたってアブソリュードのパラレル位置信号を出力します。
(全域で16bit、バイナリまたはグレイ)

MTD-10H写真

こんな方にオススメです

  • 耐環境性に優れた回転センサをお探しの方
  • 多回転型アブソリュートエンコーダをお探しの方
  • レゾルバ方式のエンコーダをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

直線性 1°Max(全域) 分解能 65536
(MC-15変換器と接続時)
起動トルク 10N・cm 軸許容荷重 ラジアル 150N/スラスト78N
許容回転数 4000rpm 軸受寿命 8×104時間
使用温度範囲 -20℃~120℃ 保存温度範囲 -30℃~120℃
耐振 20G 耐衝撃 500G
ケーブル長 2m(標準) ケース材質 SUS304
保護規格 IP67 回転数 8, 16, 32, 64, 128, 160, 256, 320, 512

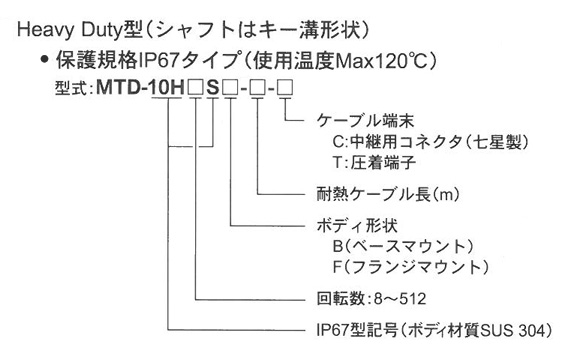

型式

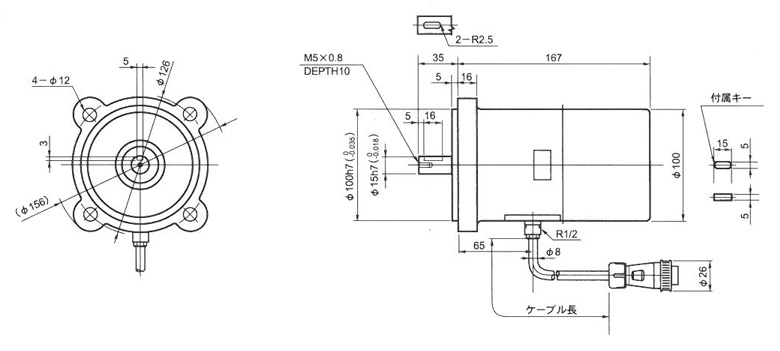

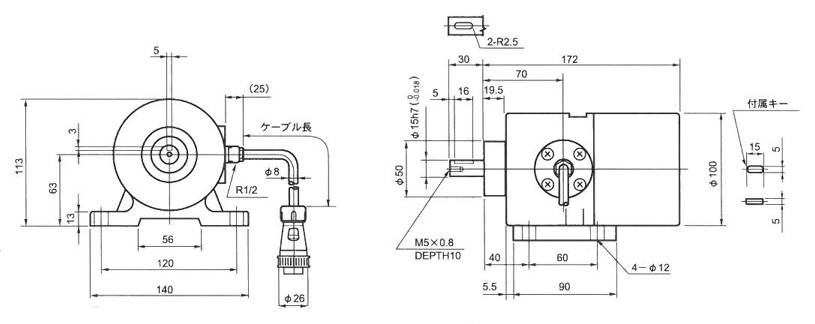

外形寸法図

MTD-10H□SB   MTD-10H□SF
拡大する 拡大する

レゾルバ

製品名 出力 測定範囲 線形性 分解能 許容回転数 使用温度範囲 耐振 / 耐衝撃 保護規格
MTD-10H

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~120℃ 20G / 500G IP67
ARR

サンテスト

カタログPDF

4-20mA
0-10V
±10V
別置きアンプでデジタル出力
1回転
30回転
60回転
120回転
240回転
±0.5° 1回転:8192
30回転:2048
60回転:1024
120回転:512
240回転:256
3600rpm -20~+80℃ 10G/500G IP52
オプションIP65
RR-16Q

サンテスト

カタログPDF

A/B相パルス
(ラインドライバ)
Z相パルスなし
- 0.4° 16bit(1/65536) 1500rpm -20~+80℃ 20G/100G IP65
RR-14R

サンテスト

カタログPDF

パラレル+A/B/Z相パルス 1回転 14bit(1/16384) 1500rpm -20~+80℃ 20G/100G IP65
STD-10H

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
360° 8192 / 1回転 4000rpm -20~120℃ 20G / 500G IP67
MTD-F6A

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~60℃ 10G / 300G IP52
MTD-F6AH

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~80℃ 10G / 300G IP65
STD-F6A

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
360° 8192 / 1回転 - -20~60℃ 10G / 500G IP54
