レゾルバ

レゾルバ
MTD-F6A

保護規格のタイプは1回転型と同様、3種類を用意しております。
回転数は8、16、32、64、128、160、256、320、512の9種類から指定可能です。
いずれも変換器のMC-15B/15Gと組み合わせて使用し、全域にわたってアブソリュードのパラレル位置信号を出力します。
(全域で16bit、バイナリまたはグレイ)

MTD-F6A写真

こんな方にオススメです

  • 耐環境性に優れた回転センサをお探しの方
  • 多回転型アブソリュートエンコーダをお探しの方
  • レゾルバ方式のエンコーダをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

直線性 1°Max(全域) 分解能 65536
(MC-15変換器と接続時)
起動トルク 5N・cm 軸許容荷重 ラジアル 98N/スラスト49N
許容回転数 3600rpm 軸受寿命 5.5×104時間
使用温度範囲 -20~60℃ 保存温度範囲 -30~90℃
耐振 10G 耐衝撃 300G
ケーブル長 2m(標準) ケース材質 S45C
保護構造 IP52 回転数 8, 16, 32, 64, 128, 160, 256, 320, 512

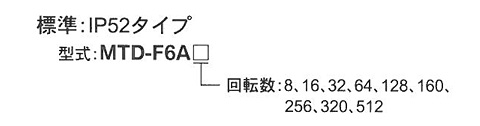

型式

外形寸法図


拡大する

レゾルバ

製品名 出力 測定範囲 線形性 分解能 許容回転数 使用温度範囲 耐振 / 耐衝撃 保護規格
MTD-F6A

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~60℃ 10G / 300G IP52
ARR

サンテスト

カタログPDF

4-20mA
0-10V
±10V
別置きアンプでデジタル出力
1回転
30回転
60回転
120回転
240回転
±0.5° 1回転:8192
30回転:2048
60回転:1024
120回転:512
240回転:256
3600rpm -20~+80℃ 10G/500G IP52
オプションIP65
RR-16Q

サンテスト

カタログPDF

A/B相パルス
(ラインドライバ)
Z相パルスなし
- 0.4° 16bit(1/65536) 1500rpm -20~+80℃ 20G/100G IP65
RR-14R

サンテスト

カタログPDF

パラレル+A/B/Z相パルス 1回転 14bit(1/16384) 1500rpm -20~+80℃ 20G/100G IP65
STD-10H

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
360° 8192 / 1回転 4000rpm -20~120℃ 20G / 500G IP67
MTD-F6AH

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~80℃ 10G / 300G IP65
MTD-10H

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
最大512回転 全域で65536分割 - -20~120℃ 20G / 500G IP67
STD-F6A

JCC

カタログPDF

組合せコントローラによる
(アブソリュート方式)
360° 8192 / 1回転 - -20~60℃ 10G / 500G IP54
