ロータリエンコーダ

ロータリエンコーダ
CE100M

生産終了

光学式ロータリエンコーダ。多回転のアブソリュートタイプ。

CE100M写真

こんな方にオススメです

  • 光学式のロータリエンコーダをお探しの方
  • 多回転(最大4096回転)型アブソリュートエンコーダをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

分解能 1~8192/1回転 回転数 Max.4096
出力信号 パラレル、Open Drain
(出力コード:バイナリ、グレイ、BCDが対応可能)
供給電源 11~30VDC(150mA)
機械的許容回転数 Max.3000rpm 起動トルク(20℃) 2N・cm
許容軸受荷重 40N(アキシャル)、60N(ラジアル) 軸受寿命 3.9 x 1010回転 (60℃以下、3000rpm以下時)
軸慣性モーメント 2.5 x 10-6kgm2 使用温度範囲 0~+60℃(オプション:-20~+70℃)
相対湿度 98%以下、結露不可 耐振動 10G(50-2000Hz)
耐衝撃 100G(11msec) 重量 約1.3kg
保護規格 IP54(コネクタ部は除く) その他 プリセット値(2点)、バス機能あり
オプション リミット信号、パリティ、Go/Stop信号などの設定

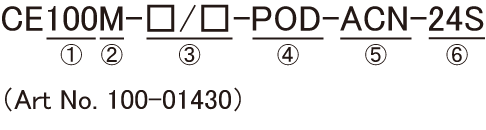

型式

①ボディ外径:Φ100
②M:多回転型
③分解能(Max.8192)/回転数(Max.4096)
④POD:パラレル、Open Drain
⑤ACN:コネクタ型(軸出し方向)
⑥供給電源 24S:24VDC供給

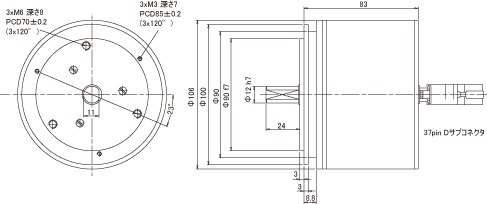

外形寸法図


拡大する

ロータリエンコーダ

製品名 出力 測定範囲 線形性 分解能 許容回転数 使用温度範囲 耐振 / 耐衝撃 保護規格
CE100M

TR

カタログPDF

パラレル(Open Drain) Max.4096回転 ±20%P
(P=360°÷分解能)
Max.8192 / 1回転 - 0~60℃
(オプション)-20~70℃
10G / 100G IP54
WV42HD

独SIKO

カタログPDF

電圧
電流
SSI
マルチターン
アブソリュート
磁気式
- 12bit 12000rpm -40℃~85℃ 30G / 300G IP67
WV36M

独SIKO

カタログPDF

SSI マルチターン - 12bit - -40℃~85℃ 10G / 100G IP65
AV58M

独SIKO

カタログPDF

アナログ マルチターン - 12bit - -40℃~85℃ 10G / 100G IP65
CMV22

TR Electronics

カタログPDF

SSI マルチターン - - - 0~60℃ 10G / 100G IP64
IH120

カタログPDF

A/B相パルス - - 最大10,000 - 0~80℃ 10G / 100G -
CES58

カタログPDF

SSI マルチターン - 8192分割/回転 - 0~60℃ - IP65
CDV58

カタログPDF

冗長性
デュアル出力
(2系統)
- - - - - - -
CEV58/COV58

TR

カタログPDF

SSI Max.256000 ±0.5P
(P=360°
÷分解能)
CEV58
8192/回転
COV58
262144/回転
12000rpm -20~+75℃ 10G / 100G IP65
IEV58/IOV58

TR

カタログPDF

A/B/Z相パルス
(Push-Pull)
(ラインドライバ)
1回転(360°) ±0.5P
(P=360°
÷分解能)
IEV58
Max.10000
IOV58
Max.65536
12000rpm -40~+75℃
(-40~100℃)
10G / 100G IP65
RXM22 Series

独TWK

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 200G IP65
RXW22A Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 20G IP53
RXM36 Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 200G IP68
RXW36A Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 20G IP53
