ロータリエンコーダ

ロータリエンコーダ
CEV58/COV58

光学式ロータリエンコーダ

多回転のアブソリュートタイプ

高分解能

 CEV58:8192/回転

 COV58:262144/回転

SSI出力

<ダウンロードファイル>
・カタログ(日本語):2020012000G版

CEV58/COV58写真

こんな方にオススメです

  • 光学式のロータリエンコーダをお探しの方
  • アブソリュートエンコーダをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

分解能 CEV58:1~8192/回転
COV58:1~262144/回転
回転数 Max.256000(2の乗数)
出力信号 SSI
(出力コード:バイナリ、グレイが選択可能)
供給電源 +10~30VDC(45mA 負荷なし時)
機械的許容回転数 Max.12000rpm 精度 ±0.5P(P=360°÷分解能)
起動トルク(+20℃) 2N・cm 許容軸受荷重 50N(アキシャル)、100N(ラジアル)
軸受寿命 3.9 x 1010回転 (+60℃以下、6000rpm以下) 軸慣性モーメント 1.3 x 10-6kgm2
使用温度範囲 -20~+75℃ 相対湿度 98%以下、結露不可
耐振動 10G(50-2000Hz) 耐衝撃 100G(11msec)
重量 約0.5kg 保護規格 IP65
その他 プリセット値(2点) オプション

型式

①ボディ外径:Φ58
②M:多回転型
 S:1回転型
③分解能:Max.262144(COV)/Max.8192(CEV)
④回転数:Max.256000(②が「S:1回転型」の場合は1)
⑤SSI/G:SSI出力グレイコード
 SSI/B:SSI出力バイナリコード
⑥RCN:円周方向出しコネクタ型(標準)
 ACN:軸方向出しコネクタ型(オプション)

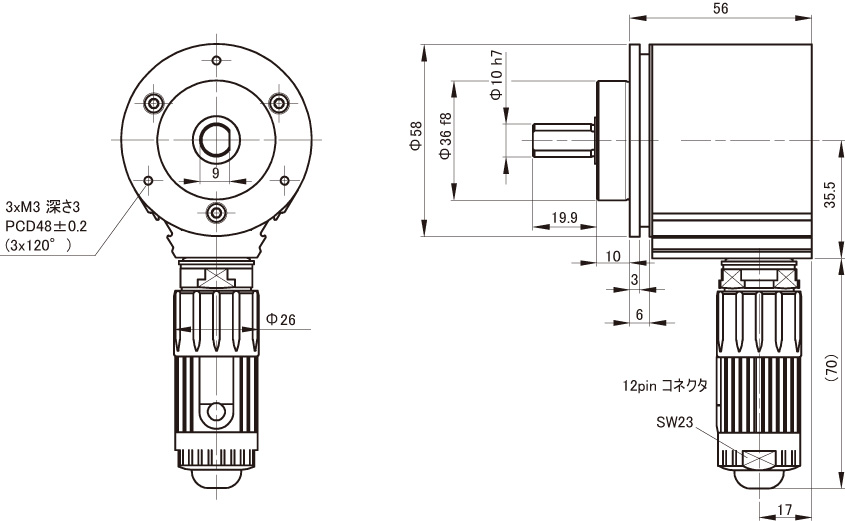

外形寸法図

外形寸法図
拡大する

・ケーブル適用外径:Φ5.5-10.0(推奨Φ8.5)
・シャフト材質:SUS303
・本体、フランジ材質:アルミ合金

ロータリエンコーダ

製品名 出力 測定範囲 線形性 分解能 許容回転数 使用温度範囲 耐振 / 耐衝撃 保護規格
CEV58/COV58

TR

カタログPDF

SSI Max.256000 ±0.5P
(P=360°
÷分解能)
CEV58
8192/回転
COV58
262144/回転
12000rpm -20~+75℃ 10G / 100G IP65
WV42HD

独SIKO

カタログPDF

電圧
電流
SSI
マルチターン
アブソリュート
磁気式
- 12bit 12000rpm -40℃~85℃ 30G / 300G IP67
WV36M

独SIKO

カタログPDF

SSI マルチターン - 12bit - -40℃~85℃ 10G / 100G IP65
AV58M

独SIKO

カタログPDF

アナログ マルチターン - 12bit - -40℃~85℃ 10G / 100G IP65
CMV22

TR Electronics

カタログPDF

SSI マルチターン - - - 0~60℃ 10G / 100G IP64
IH120

カタログPDF

A/B相パルス - - 最大10,000 - 0~80℃ 10G / 100G -
CES58

カタログPDF

SSI マルチターン - 8192分割/回転 - 0~60℃ - IP65
CDV58

カタログPDF

冗長性
デュアル出力
(2系統)
- - - - - - -
IEV58/IOV58

TR

カタログPDF

A/B/Z相パルス
(Push-Pull)
(ラインドライバ)
1回転(360°) ±0.5P
(P=360°
÷分解能)
IEV58
Max.10000
IOV58
Max.65536
12000rpm -40~+75℃
(-40~100℃)
10G / 100G IP65
RXM22 Series

独TWK

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 200G IP65
RXW22A Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 20G IP53
RXM36 Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 200G IP68
RXW36A Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 20G IP53
