ロータリエンコーダ

ロータリエンコーダ
RXW36A Series

RXM22・RXM36シリーズは磁気式ロータリエンコーダは、マグネット・ホール素子・ASICで構成された全く新しいタイプのユニークなエンコーダです。
構造は極めてシンプルで、ユーザの回転軸にマグネットホルダを取付け、エンコーダに挿入するだけで組立てが完了し、正確なアラインメントを不要にしました。出力は、インクリメンタルとアブソリュートが用意されています。
RXW22・RXW36シリーズでは従来のシャフトタイプのロータリエンコーダとして利用できます。

■1回転当り分解能最大1024(インクリメンタル)または4096(アブソリュート)を取り揃え
■コンパクト・ロバスト・ローコスト
■シンプルな構造
■機器への組込みが容易
■回転部の保護規格IP67(ケーブルハウジング部IP64)

RXW36A Series写真

  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

■機械的仕様 シャフト径 Φ6
最大許容回転数 20,000rpm max. 起動トルク 1.5Ncm
最大許容回転角加速度 105rad/s2max. 軸受荷重 20N radial/10N axial
軸受寿命 109 revolutions at 20N radial load 重量(ケーブルコネクタ付) 約130g
■環境的仕様 動作温度範囲 -25℃~+85℃
保存温度範囲 -20℃~+70℃ 耐衝撃 200m/s2;11ms(DIN EN 60068-2-27)
耐振動 10 Hz to 2000 Hz ; 500m/s2(DIN EN 60068-2-6) 保護規格(回転部) IP53

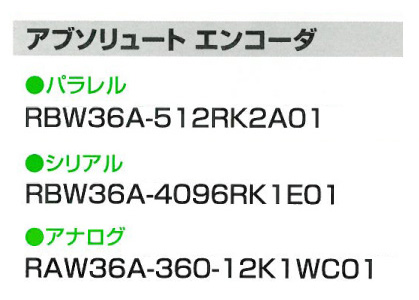

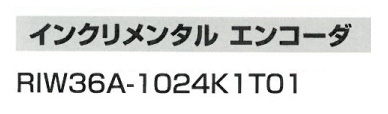

型式

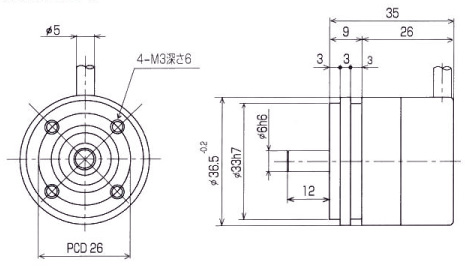

外形寸法図


拡大する

ロータリエンコーダ

製品名 出力 測定範囲 線形性 分解能 許容回転数 使用温度範囲 耐振 / 耐衝撃 保護規格
RXW36A Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 20G IP53
WV42HD

独SIKO

カタログPDF

電圧
電流
SSI
マルチターン
アブソリュート
磁気式
- 12bit 12000rpm -40℃~85℃ 30G / 300G IP67
WV36M

独SIKO

カタログPDF

SSI マルチターン - 12bit - -40℃~85℃ 10G / 100G IP65
AV58M

独SIKO

カタログPDF

アナログ マルチターン - 12bit - -40℃~85℃ 10G / 100G IP65
CMV22

TR Electronics

カタログPDF

SSI マルチターン - - - 0~60℃ 10G / 100G IP64
IH120

カタログPDF

A/B相パルス - - 最大10,000 - 0~80℃ 10G / 100G -
CES58

カタログPDF

SSI マルチターン - 8192分割/回転 - 0~60℃ - IP65
CDV58

カタログPDF

冗長性
デュアル出力
(2系統)
- - - - - - -
CEV58/COV58

TR

カタログPDF

SSI Max.256000 ±0.5P
(P=360°
÷分解能)
CEV58
8192/回転
COV58
262144/回転
12000rpm -20~+75℃ 10G / 100G IP65
IEV58/IOV58

TR

カタログPDF

A/B/Z相パルス
(Push-Pull)
(ラインドライバ)
1回転(360°) ±0.5P
(P=360°
÷分解能)
IEV58
Max.10000
IOV58
Max.65536
12000rpm -40~+75℃
(-40~100℃)
10G / 100G IP65
RXM22 Series

独TWK

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 200G IP65
RXW22A Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 20G IP53
RXM36 Series

独TWK社

カタログPDF

A/B相パルス
SSI
パラレル
アナログ
- - 機種による - -25℃~85℃ 50G / 200G IP68
