RXM36 Series
RXM22・RXM36シリーズは磁気式ロータリエンコーダは、マグネット・ホール素子・ASICで構成された全く新しいタイプのユニークなエンコーダです。
構造は極めてシンプルで、ユーザの回転軸にマグネットホルダを取付け、エンコーダに挿入するだけで組立てが完了し、正確なアラインメントを不要にしました。出力は、インクリメンタルとアブソリュートが用意されています。
RXW22・RXW36シリーズでは従来のシャフトタイプのロータリエンコーダとして利用できます。
■1回転当り分解能最大1024（インクリメンタル）または4096（アブソリュート）を取り揃え
■コンパクト・ロバスト・ローコスト
■シンプルな構造
■機器への組込みが容易
■回転部の保護規格IP67（ケーブルハウジング部IP64）
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| ■機械的仕様 | 最大許容回転数 | 20,000rpm max. | ||
|---|---|---|---|---|
| 重量（ケーブルコネクタ付） | 約100g +12g actuator | ■環境的仕様 | ||
| 動作温度範囲 | -25℃～+85℃ | 保存温度範囲 | -20℃～+70℃ | |
| 耐衝撃 | 2000m/s2;11ms（DIN EN 60068-2-27） | 耐振動 | 10 Hz to 2000 Hz ; 500m/s2（DIN EN 60068-2-6） | |
| 保護規格（回転部） | IP68 | 保護規格（ケーブル取出し部） | IP64 |
型式

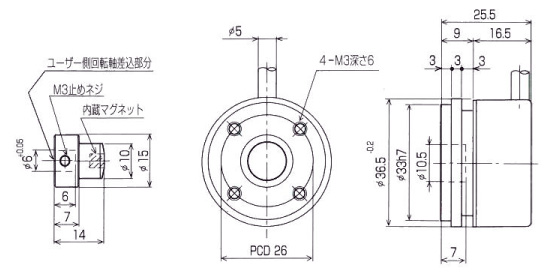

外形寸法図
|
||||||
|
|
ロータリエンコーダ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 許容回転数 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 200G | IP68 |
|
A/B/Z相パルス （Push-Pull） （ラインドライバ） |
1回転（360°） | ±0.5P （P=360° ÷分解能） |
IEV58 Max.10000 IOV58 Max.65536 |
12000rpm | -40～+75℃ （-40～100℃） |
10G / 100G | IP65 |
|
SSI | Max.256000 | ±0.5P （P=360° ÷分解能） |
CEV58 8192/回転 COV58 262144/回転 |
12000rpm | -20～+75℃ | 10G / 100G | IP65 |
|
SSI | マルチターン | - | - | - | 0～60℃ | 10G / 100G | IP64 |
| A/B相パルス | - | - | 最大10,000 | - | 0～80℃ | 10G / 100G | - | |
| SSI | マルチターン | - | 8192分割/回転 | - | 0～60℃ | - | IP65 | |
| 冗長性 デュアル出力 （2系統） |
- | - | - | - | - | - | - | |
|
SSI 電圧 電流 |
マルチターン アブソリュート 磁気式 |
ｱﾅﾛｸﾞ： ±15%FS |
SSI: 4096/回転 ｱﾅﾛｸﾞ： AD13bit (多回転含む) |
12000rpm | -40℃～85℃ | 30G / 300G | IP67 |
|
SSI | マルチターン | - | 12bit | - | -40℃～85℃ | 10G / 100G | IP65 |
|
アナログ | マルチターン | - | 12bit | - | -40℃～85℃ | 10G / 100G | IP65 |
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 200G | IP65 |
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 20G | IP53 |
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 20G | IP53 |
