磁歪式リニアセンサ

コンパクトシリーズ
GYGS プローブ

GYGSプローブはセンサーヘッド超薄型(厚み20mm)シリーズです。

油圧シリンダや各種機器に内蔵、組み込んだ場合、シリンダ・機器の全長を短くすることができます。

<コントローラ>
GYHC: 高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、
    高速サンプリング
GYDC-S1: デジタル出力(パラレル出力)、標準型
GYDC-05: 高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、
      高速サンプリング
IRDS-GY: IRDマスタモジュールと組合わせることで、CC-Link, CC-Link IE Field, PROFIBUS,
      EtherNet/IP, EtherCATシステムを構築可能

<ダウンロードファイル>
・GY総合カタログ「GY20-015J」(日本語):26ページ、27ページ
・取説(日本語):2017年1月16日 第4版
・GY総合カタログ「GY20-015E」(英語):26ページ、27ページ

GYGS プローブ写真

こんな方にオススメです

  • 油圧シリンダーに内蔵したいがスペースが無い場合
  • 薄型コンパクトヘッドのリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

薄型コンパクトヘッド

センサヘッドが薄型(厚み20mm)です。
油圧シリンダや各種機器に内蔵、組み込んだ場合に、シリンダ・機器の全長を短くすることができます。

性能

仕様

線形性 ±0.025%FS以下 TYP 分解能 (アナログ)0.01%FS以下
(デジタル)0.1mm
繰返し精度 ±0.01%FS以下 温度特性 ±40ppmFS/℃以下
耐圧 35MPa(プローブロッド部) 使用温度範囲 -20℃~+80℃
保存温度範囲 -40℃~+80℃ 耐振 6G(または 40Hz 2mmPP)
耐衝撃 50G(2msec) 保護規格 IP67

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。

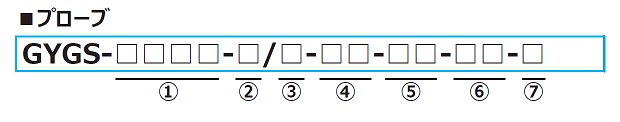

型式

①有効ストローク
15~1250mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:70mm/90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
70mmM2PN,M0SM,M0LM,M3,M11N,BAF25N,F28N
90mmF28S,F30S
100mmT144,T163F40S,F42S,F50S,F54S
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
N8:M18xP1.5、ロッド径Φ8(標準)
N:M18xP1.5、ロッド径Φ10(ネジ長さ22mm)

・ストロークが1001mm以上の場合は、ロッド径Φ10を推奨します。


⑤組合せマグネットまたはフロート

マグネットフロート
M2PN:No.2PNマグネット(標準)
M0SM:No.ΦSPMマグネット
M0LM:No.ΦLPMマグネット
M3:No.3マグネット
M11N:No.11Nマグネット
T144:No.T14-M4マグネット
T163:No.T16-M3マグネット
BA :No.2KYN-17-LG
F28S:Φ28SUS316フロート
F30S:Φ30SUS316Lフロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316Lフロート
F54S:Φ54SUS304フロート
F25N:RF-A10プラスチックフロート
F28N:RF-A6プラスチックフロート

・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。

・ストロークが2001mm以上の場合は、「No.2KYN-17-LG」マグネットを推奨します。


⑥ケーブル取出し
<ケーブル・ラジアル方向>
GLF:ケーブル直出し/ケーブル端切放し型
GLA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.5m)(*)
<ケーブル・軸方向(オプション)>
GSF:ケーブル直出し/ケーブル端切放し型
GSA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力、Max.5m)(*)
(*)延長ケーブルを用いた場合、センサケーブル(m)+延長ケーブル(m)≦20m
・延長ケーブルは、「こちら」からお選び下さい。


⑦出力形式
00:コントローラ別置きタイプ

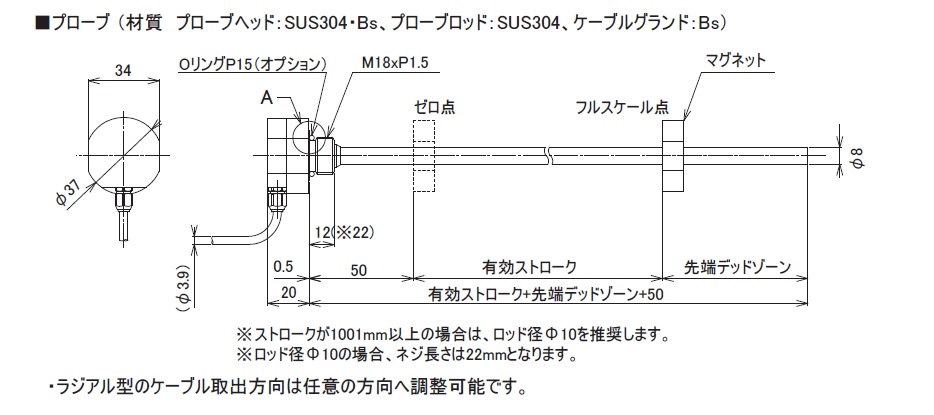

外形寸法図

ケーブルラジアル型(標準)   A部詳細   ケーブル軸方向型
(オプション)
  結線表
拡大する 拡大する 拡大する 拡大する

・材質 SUS304・Bs、プローブロッド:SUS304、ケーブルグランド:Bs
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・ラジアル型のケーブル取出方向は任意の方向へ調整可能です。

コンパクトシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYGS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 50G IP67
GYPE2K プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~250mm ±0.05%FS (アナログ出力)
0.03%FS
(デジタル出力)
0.1mm
±0.03%FS -20~80℃ 3G / 20G IP64
GYPM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -5~60℃ 6G / 20G IP64
GYMS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 50G IP67
GYPMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 20G IP67
