ロータリエンコーダ
ロータリエンコーダ
WV42HD.
磁気式の多回転アブソリュートエンコーダです。
＜特徴＞
・外形Φ42mmのコンパクトデザイン
・オールステンレスによる優れた耐環境性（保護規格：IP69K, IP68）
・優れた堅牢性（耐衝撃：300G、耐振動：30G）
・信号線への電圧供給により出力範囲の設定（角度25度以上）やプリセット、出力方向の変更が可能です。
・出力形体は、3種類用意しています。
型式「SSI」：SSI出力
型式「MWI」：4～20mA
型式「MWU」：0～10V
＜ダウンロードファイル＞
・カタログ（日本語）：2023年 4月18日版
・カタログ（英語）：2022年 3月 2日版
・取説（英語）：2021年 1月 4日版
・CADデータ（2D）：WV42HD_cad.dxf
・CADデータ（3D）：WV42HD_3D.zip
・コネクタ+ケーブルの外形図/結線図
SSI（8pin）：
ストレート型：CL-WV8-S-□-APSF
L字型：CL-WV8-S-□-APLF
電流出力(MWI）、電圧出力(MWU）（5pin）：
ストレート型：CL-WV5-S-□-SF
L字型：CL-WV5-S-□-LF
- 堅牢性に優れたロータリエンコーダをお探しの方
- 防水性に優れたロータリエンコーダをお探しの方
- 多回転アブソリュートのロータリエンコーダをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 出力 | 「SSI」：SSI出力 「MWI」：電流出力（4～20mA） 「MWU」：電圧出力（0～10V） |
分解能 | SSI出力：4096（1回転） アナログ出力：DA13bit（多回転数含む） |
|
|---|---|---|---|---|
| 回転回数 | SSI出力：8192 回転 アナログ出力：16回転（最大 65536回転）（*1） |
供給電源 | SSI出力：4.5V〜30VDC アナログ出力：8V〜32VDC |
|
| 消費電流 | SSI出力：50mA 「MWI」：20mA、「MWU」：15mA |
機械的許容回転数 | 12000rpm | |
| 精度 | ±0.09° | 線形性 | アナログ出力：±0.15%FS | |
| 起動トルク（25℃） | 4N・cm | 許容軸受荷重 | 270N（アキシャル）、270N（ラジアル） | |
| 使用温度範囲 | -40～85℃（ケーブル除く） | 保存温度範囲 | -40～85℃（ケーブル除く） | |
| 耐振動 | 30G（10〜1000Hz） | 耐衝撃 | 300G（6ms） | |
| 重量 | 約0.4kg | 保護規格 | IP68 / IP69K（コネクタ/ケーブルを除く）(*2) |
(*1) 16回転以外を希望される場合は、お問合せ下さい。
(*2) 弊社でご用意できるコネクタ付きケーブルは、IP67になります。
型式

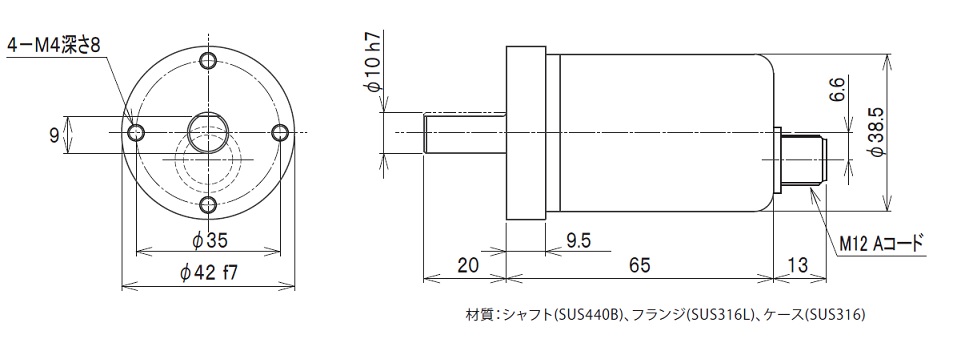

外形寸法図

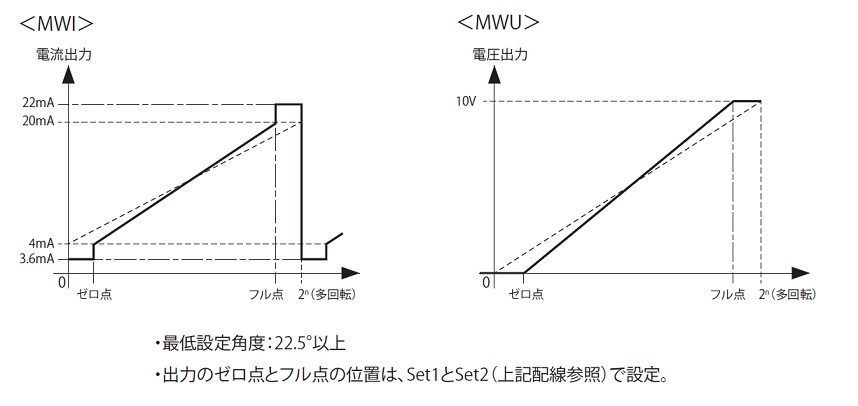

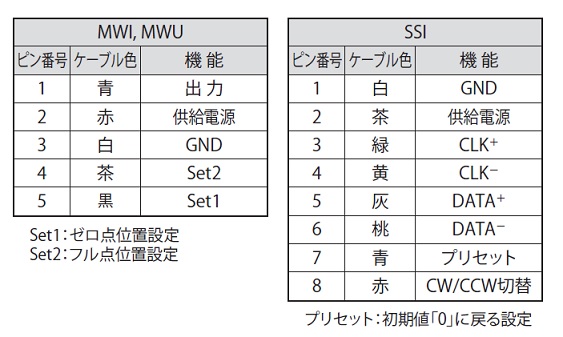

| 本体 | ケーブル 結線表 | アナログ出力波形 | ||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
ロータリエンコーダ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 許容回転数 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
SSI 電圧 電流 |
マルチターン アブソリュート 磁気式 |
ｱﾅﾛｸﾞ： ±15%FS |
SSI: 4096/回転 ｱﾅﾛｸﾞ： AD13bit (多回転含む) |
12000rpm | -40℃～85℃ | 30G / 300G | IP67 |
|
A/B/Z相パルス （Push-Pull） （ラインドライバ） |
1回転（360°） | ±0.5P （P=360° ÷分解能） |
IEV58 Max.10000 IOV58 Max.65536 |
12000rpm | -40～+75℃ （-40～100℃） |
10G / 100G | IP65 |
|
SSI | Max.256000 | ±0.5P （P=360° ÷分解能） |
CEV58 8192/回転 COV58 262144/回転 |
12000rpm | -20～+75℃ | 10G / 100G | IP65 |
|
SSI | マルチターン | - | - | - | 0～60℃ | 10G / 100G | IP64 |
| A/B相パルス | - | - | 最大10,000 | - | 0～80℃ | 10G / 100G | - | |
| SSI | マルチターン | - | 8192分割/回転 | - | 0～60℃ | - | IP65 | |
| 冗長性 デュアル出力 （2系統） |
- | - | - | - | - | - | - | |
|
SSI | マルチターン | - | 12bit | - | -40℃～85℃ | 10G / 100G | IP65 |
|
アナログ | マルチターン | - | 12bit | - | -40℃～85℃ | 10G / 100G | IP65 |
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 200G | IP65 |
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 20G | IP53 |
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 200G | IP68 |
|
A/B相パルス SSI パラレル アナログ |
- | - | 機種による | - | -25℃～85℃ | 50G / 20G | IP53 |
