ワイヤ式リニアエンコーダ
独SIKO社
SG61
ドイツSIKO 社製のワイヤ式リニアエンコーダです。
（ワイヤ長Max.6m）ワイヤBox に取り付けられたエンコーダからワイヤ引出し
長さに応じたインクリメンタル（Push-Pull）信号を出力します。
また用途・目的によりワイヤ材質を選択することができます。
スチールに防塵・防水用のプラスチックコーティング付きと、振動・衝撃に強い
ポリエチレン繊維を用意しております。
- ワイヤエンコーダをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| ワイヤ材質 | スチール + プラスチックコーティング ポリエチレン |
ワイヤの長さ / 径 | 6ｍ / Φ0.6mm（ｽﾁｰﾙ + ﾌﾟｽﾁｯｸｺｰﾃｨﾝｸﾞ） 5ｍ / Φ0.6mm（ﾎﾟﾘｴﾁﾚﾝ） |
|
|---|---|---|---|---|
| ワイヤ張力 | Min. 8N | 最大速度 | 300mm/sec | |
| 分解能 | 0.1mm （注1） | 再現性 | ±0.15mm | |
| 出力 | インクリメンタル A相B相 (Push-Pull) | 供給電源 | +10〜30VDC（100mA） | |
| 使用温度範囲 | -20℃〜+80℃（標準） | 耐振動 | 10G（5〜150Hz） | |
| 耐衝撃 | 50G（11ms） | 重量 | 約 1Kg | |
| 保護規格 | IP65（エンコーダ部） （注2） |
（注1）内部ドラム円周200mm、エンコーダは2000パルス/回転です。
（注2）ワイヤBox材質はアルミ部とプラスチック部から構成されています。

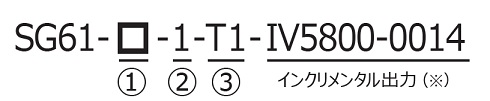

型式
①ワイヤ材質
6000-GW-SK ︓スチール＋プラスチックコーティング（標準）
5000-GW-P ︓ポリエチレン
②コネクタの向き
1︓ワイヤ取出し口と反対方向
③使用温度範囲
T1︓-20℃〜+80℃ (標準)
T2︓-40℃〜+80℃ (オプション)
（※）オプションでアナログ出力も用意しております。

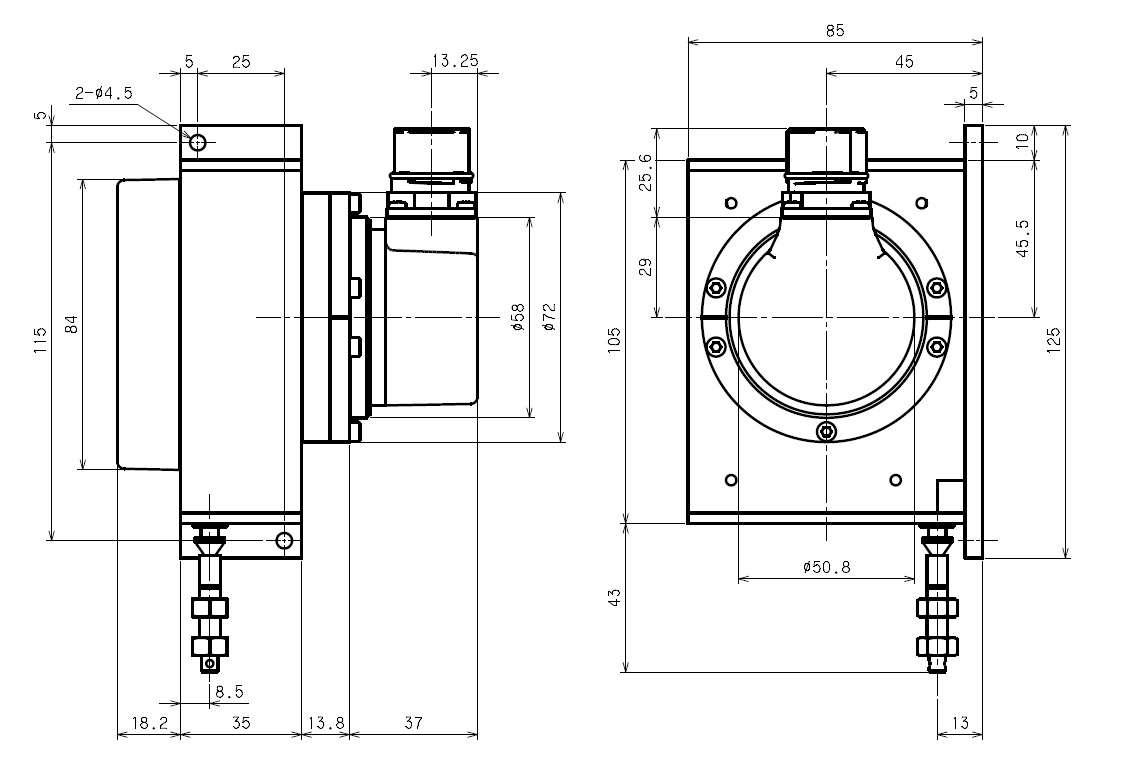

外形寸法図

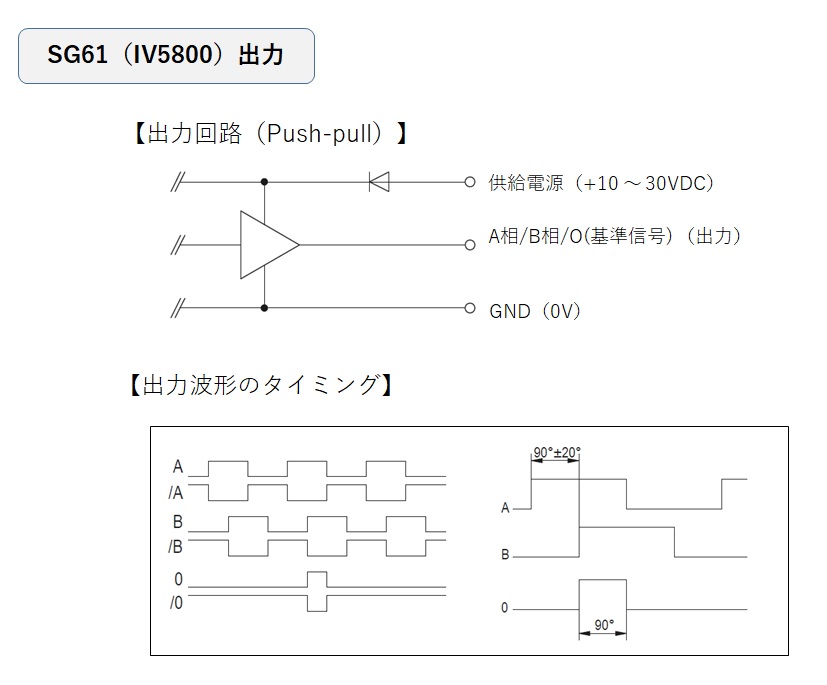

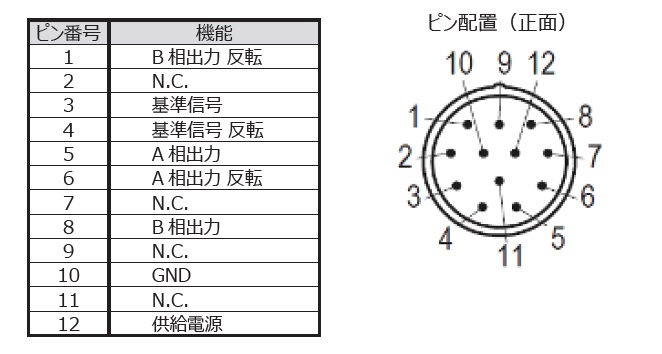

| 外形寸法図 | コネクタ結線 | 出力回路/出力波形のタイミング | ||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
ワイヤ式リニアエンコーダ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 最大速度 | 使用温度範囲 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
A/B相パルス (Push-Pull) |
6000mm | - | 0.1mm | ±0.15mm | 300mm/sec | -20℃〜80℃ | IP65 |
|
電流 電圧 |
3000mm | - | DA 13bit | ±0.15mm | 300mm/s | -40～80℃ | IP65 |
|
A/B相パルス (PushPull) <オプション> アナログ出力 |
2000mm | ±0.1%FS | 0.1mm （パルス周期） |
±0.15mm | 150mm/sec | -10℃～80℃ | IP54 |
|
電圧 / 電流 CAnopen |
500mm, 1000mm | - | 12bit（アナログ出力の場合） | - | お問合せ 下さい |
-40℃～85℃ | IP69K |
|
A/Bパルス SSI CANopen |
2000mm | - | - | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | - |
|
ﾎﾟﾃﾝｼｮﾒｰﾀ 電圧, 電流 |
300mm 600mm |
±0.35% （ﾎﾟﾃﾝｼｮﾒｰﾀ） |
- | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | IP50 |
|
A/B相パルス SSI アナログ |
2m～60m | ±0.05%FS | Min.0.01mm | ±0.0.05%FS | 1m/sec （ワイヤ長による） |
-20℃～70℃ | IP64 |
