ワイヤ式リニアエンコーダ

ワイヤ式リニアエンコーダ
SG10

ドイツSIKO社製のコンパクトなワイヤ式リニアエンコーダです。(ワイヤ長2m)
ワイヤBoxに取り付けられたエンコーダからワイヤ引出し長さに応じてインクリメンタル(Push-Pull)信号を出力します。

SG10写真

こんな方にオススメです

  • コンパクトなワイヤ式エンコーダをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

ワイヤ長さ 2m ワイヤ径 0.45mm(材質ステンレス、プラスチックコート)
ワイヤ張力 Min. 2N 最大速度 800mm/sec
出力 インクリメンタル A相B相(Push-Pull) 分解能 0.1mm(パルス周期)
再現性 ±0.15mm 精度 ±0.1%FS
供給電源 +24VDC(±20%)(25mA) 使用温度範囲 -10℃~70℃
寿命 105往復(使用環境による) 重量 約200g
保護規格 エンコーダ部はIP54

(注1)内部ドラム円周100mm、エンコーダは1000パルス/回転です。
(注2)ワイヤBox材質は強化プラスチック製です。
(注3)出力:0~10V及び4~20mAもオプションで対応可能です。

型式

①ワイヤ長(mm)
②インクリメンタル出力(Push-Pull)
③直出しケーブル長(m):標準1m

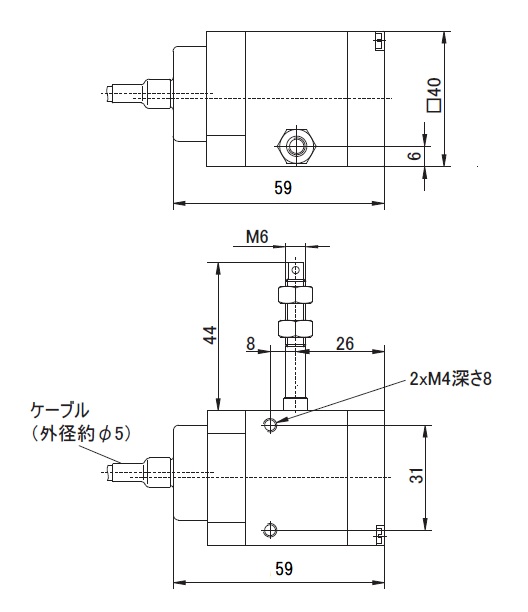

外形寸法図


拡大する 拡大する

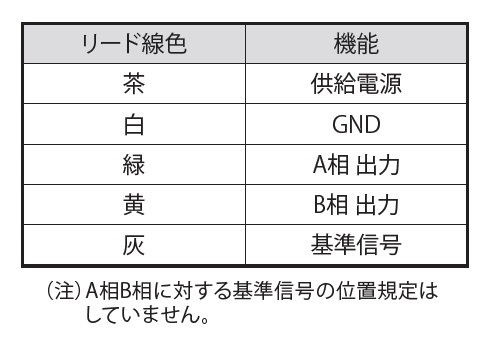

※結線 茶:電源、灰:GND、黄:出力A相、白:出力B相

ワイヤ式リニアエンコーダ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 最大速度 使用温度範囲 保護規格
SG10

独SIKO社

カタログPDF

A/B相パルス(PushPull)
(オプション)アナログ出力
2000mm ±0.1%FS 0.1mm(パルス周期) ±0.15mm 800mm/sec -10℃~70℃ IP54(エンコーダ部分)
SG31

独SIKO

カタログPDF

電流
電圧
3000mm - 12bit ±0.15mm 800mm/s -40~80℃ IP65
SGH10

独SIKO

カタログPDF

電圧 / 電流
CAnopen
500mm, 1000mm - 12bit(アナログ出力の場合) - 1m/s以下 -40℃~85℃ IP69K
SG21

独SIKO

カタログPDF

A/Bパルス, SSI, CANopen 2000mm - - ±0.15mm 1m/s -10℃~80℃ -
SG5

独SIKO

カタログPDF

ポテンショメータ, 電圧, 電流 300mm, 600mm ±0.35%(ポテンショメータ) - ±0.15mm 800mm/s以下 -10℃~80℃ IP50
SG60-6000-S

独SIKO社

カタログPDF

A/B相パルス(PushPull)
(オプション)アナログ出力
6000mm - 0.1mm ±0.15mm 3000mm/sec -20℃~80℃
(オプション)-40℃
IP65
SG60-4000-SK

独SIKO

カタログPDF

A/B相パルス(PushPull)
(オプション)アナログ出力
4000mm - 0.1mm ±0.15mm 3000mm/sec -20℃~80℃
(オプション)-40℃
IP65
SG60-2800-P

独SIKO社

カタログPDF

A/B相(PushPull)
(オプション)アナログ出力
2800mm - 0.1mm ±0.15mm 3000mm/sec -20℃~80℃
(オプション)-40℃
IP65
SLG Series

TR Electronics

カタログPDF

A/B相パルス
SSI
アナログ
2m~60m ±1mm Min.0.01mm ±0.1mm 3~8m/sec
(ワイヤ長による)
-20℃~70℃ IP64
