SLG Seriesワイヤ式リニアエンコーダ
ワイヤ式リニアエンコーダ
SLG Series
アブソリュートまたはインクリメンタルのロータリエンコーダにワイヤボックス(アルミ製)を
取り付けた、ワイヤ式のリニアエンコーダです。
ストロークは、2mから60mまでの11種類用意しております｡
ワイヤボックス部とエンコーダ部は分離できますので、客先でのワイヤボックスのみの
交換が可能です。
また、ワイヤボックス内のドラム自体がワイヤ引き出しに応じて移動する構造ですので
(ワイヤは一重巻き)、内部でのワイヤの絡みがなく、高再現性･信頼性を有します｡
■ 任意のエンコーダを選択できるため様々な出力や分解能が可能
■ ワイヤボックスのみの交換が可能
■ 堅牢なアルミ製のワイヤボックス
■ ワイヤは「ー重巻き構造」であるため高信頼性
＜ダウンロードファイル＞
・カタログ（日本語）：SLG_catalog_JPN_20230419
・取説（日本語）
・コネクタ + ケーブル 外形寸法図/結線表
ストレート型のみ：CL-TRSI-S-□-SF
- ワイヤ式エンコーダをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
堅牢なアルミ型ワイヤボックス
ワイヤは 一重巻き構造
仕様
| 分離能 | 1mm～0.01mm（組み合わせエンコーダによる） | ワイヤ材質 | 編組ステンレス | |
|---|---|---|---|---|
| 出力 | A/B相パルス（Push-Pull または ラインドライバ）、 SSI、アナログ （組み合わせエンコーダによる） |
線形性 | ±0.05%FS | |
| 再現性 | ±0.05%FS | 使用温度範囲 | -20℃~+70℃ | |
| 寿命 | 100万往復（室温にて速度2m/secで使用時） | 保護規格 | IP64（ワイヤボックス部） |
(注) ワイヤを引き出した状態でワイヤを放すとワイヤが一気に巻き取られ危険ですのでご注意ください。

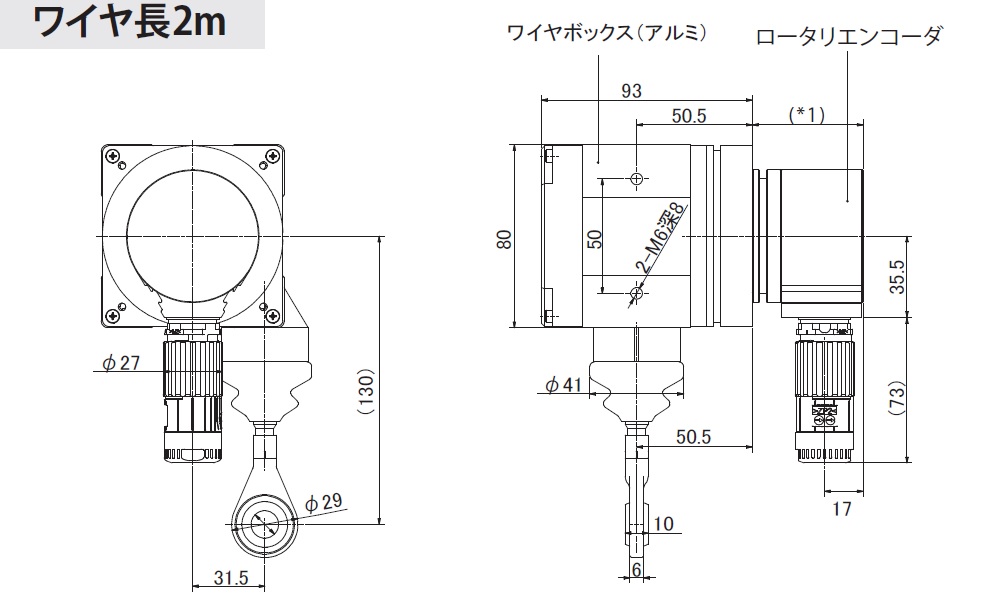

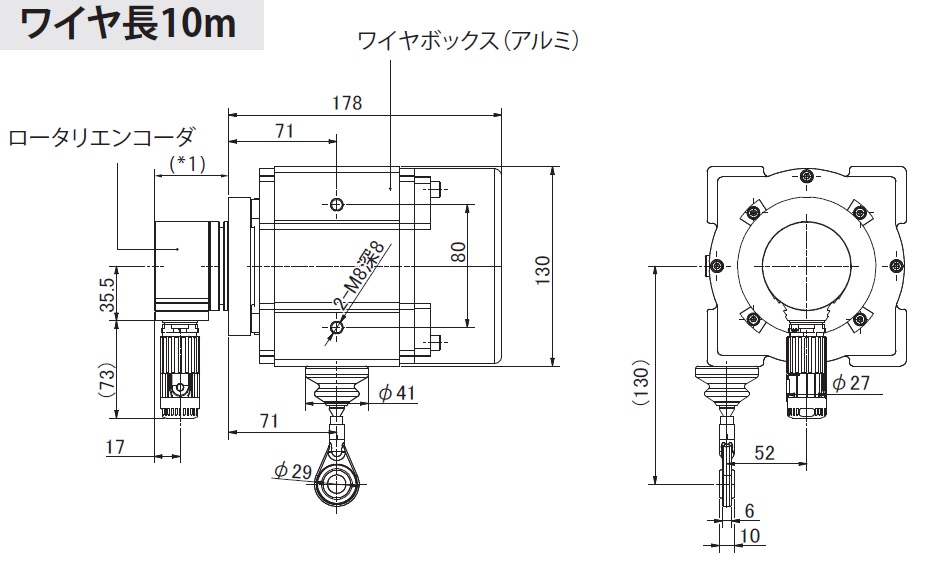

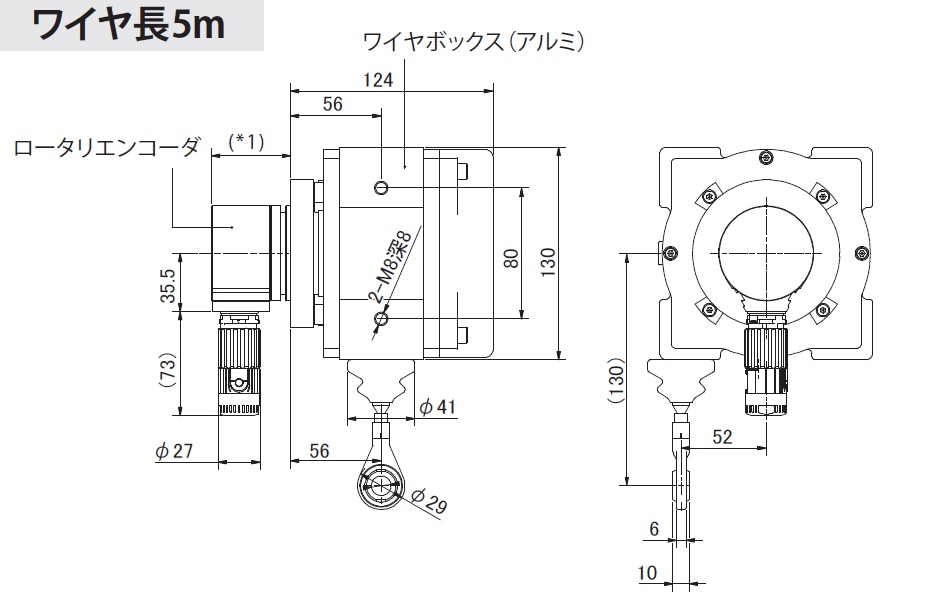

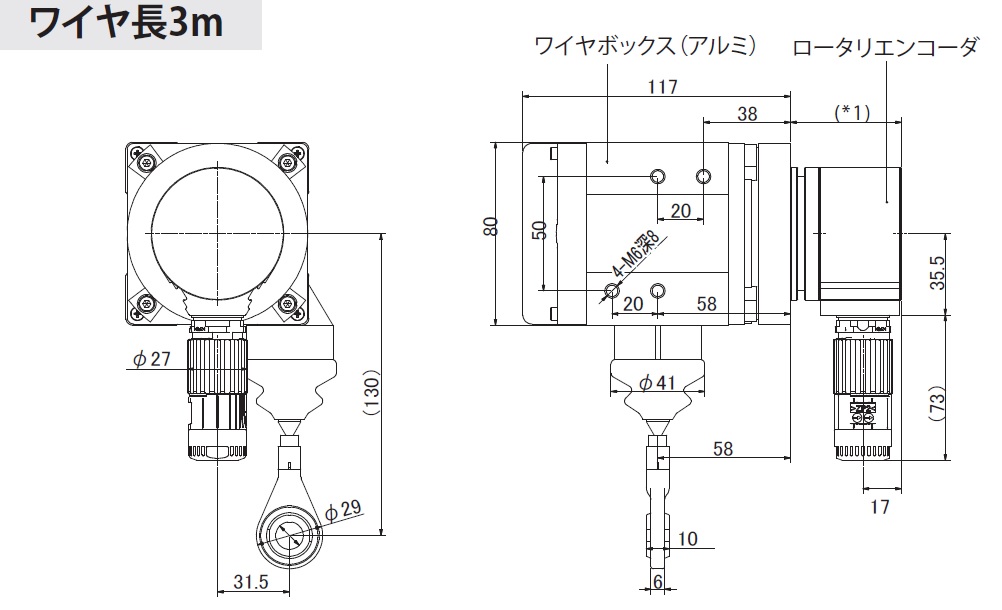

外形寸法図
| ワイヤ長2ｍ | ワイヤ長3m | ワイヤ長5m | ワイヤ長10ｍ | |||
|---|---|---|---|---|---|---|
|
|
|
|
|||
|
|
|
|
|
(*1)： ロータリエンコーダ（出力方式）により寸法が異なります。
IEV582-00041（インクリメンタル出力）：49mm
CEV582M-00079（アブソリュート出力）：63mm
| ワイヤ有効長 | 2m | 3m | 5m | 10m | 15m |
|---|---|---|---|---|---|
| 最大速度（m/sec） | 2 | 2 | 8 | 8 | 6 |
| ワイヤ張力(N) | 5-15 | 5-15 | 10-21 | 10-21 | 10-21 |
| ドラム円周(mm) | 200 | 200 | 333 | 333 | 333 |
| ワイヤ径(mm) | 1.35 | 1.35 | 0.81 | 0.81 | 0.81 |
| ワイヤBox重量(Kg) | 約1.5 | 約1.5 | 約2.5 | 約3.6 | 約5.6 |
| ワイヤ有効長 | 20m | 25m | 30m | 40m | 50m | 60m |
|---|---|---|---|---|---|---|
| 最大速度（m/sec） | 6 | 3 | 3 | 4 | 4 | 4 |
| ワイヤ張力(N) | 10-21 | 10-21 | 10-21 | 18-37 | 18-37 | 18-37 |
| ドラム円周(mm) | 333 | 333 | 333 | 491 | 491 | 491 |
| ワイヤ径(mm) | 0.81 | 0.81 | 0.81 | 1.35 | 1.35 | 1.35 |
| ワイヤBox重量(Kg) | 約6.3 | 約7.8 | 約9.2 |
ワイヤ式リニアエンコーダ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 最大速度 | 使用温度範囲 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
A/B相パルス SSI アナログ |
2m～60m | ±0.05%FS | Min.0.01mm | ±0.05%FS | 1m/sec （ワイヤ長による） |
-20℃～70℃ | IP64 |
| A/B相パルス (Push-Pull) |
6000mm | - | 0.1mm | ±0.15mm | 300mm/sec | -20℃〜80℃ | IP65 | |
| 電流 電圧 |
3000mm | - | DA 13bit | ±0.15mm | 300mm/s | -40～80℃ | IP65 | |
| A/B相パルス (PushPull) <オプション> アナログ出力 |
2000mm | ±0.1%FS | 0.1mm （パルス周期） |
±0.15mm | 150mm/sec | -10℃～80℃ | IP54 | |
|
電圧 / 電流 CAnopen |
500mm, 1000mm | - | 12bit（アナログ出力の場合） | - | お問合せ 下さい |
-40℃～85℃ | IP69K |
|
A/Bパルス SSI CANopen |
2000mm | - | - | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | - |
|
ﾎﾟﾃﾝｼｮﾒｰﾀ 電圧, 電流 |
300mm 600mm |
±0.35% （ﾎﾟﾃﾝｼｮﾒｰﾀ） |
- | ±0.15mm | お問合せ 下さい |
-10℃～80℃ | IP50 |
