センサ
サーボ弁
Model DA シリーズ
DA02RS.
Model DAシリーズは、デュアル・ハルバッハ・マグネット・アレーによる強磁界を得て、
その環状空間に差動型ボイスコイルを配置し、従来の倍以上の推力を発揮し、
優れた応答性、優れた耐コンタミ性を有する油圧用流量制御弁である。
・アンプ別置き型（型式：DA02RS）＜別置きサーボアンプ：ADAS＞
・油冷方法は、強制油冷型、油冷なし（ドライ型）、ウェット型の3種類
・定格流量（@7MPa）：10L/min, 20L/min, 40L/min
・最高使用圧力：35MPa
・オプション：
高温型（150℃）、水-グリコール系、リン酸エステル系、脂肪酸エステル系、ブレーキオイルにも対応可能
（詳細は弊社までお問合せ願います。）
- 高速サーボ弁をお探しの方
- 油圧サーボシステム（位置, 圧力, 荷重制御）を構築したい方
- サーボ弁の耐コンタミ性でお困りの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
優れた応答性
デュアル・ハルバッハ・マグネット・アレーによる強磁界を得て その環状空間に差動型ボイスコイルを配置し、従来の倍以上の推力を発揮
優れた耐コンタミ性
直動型構造のため、優れた耐コンタミ性を有します。 作動油汚染度 NAS1638 10級以下
仕様
| モデル | DA02RS-1V DA02RS-2V DA02RS-4V |
定格流量 （弁圧力降下7MPa） |
10L/min 20L/min 40L/min |
|
|---|---|---|---|---|
| 最高使用圧力 | 35MPa | 内部漏れ流量（14MPa, 作動油ISO VG46） | 1.7L/min以下 | |
| ステップ応答（0⇔100%） （注1） |
1.4ms（10L/min） 1.5ms（20L/min） 1.6ms（40L/min） |
周波数応答 （ゲイン-3dB） （±25%振幅） （注2） |
420Hz（10L/min） 380Hz（20L/min） 550Hz（40L/min） |
|
| 周波数応答（位相差-90°） （±25%振幅） (注2) |
450Hz（10L/min） 400Hz（20L/min） 530Hz（40L/min） |
ラップコンディション | ゼロラップ | |
| 使用温度範囲 | -40℃〜80℃ | 耐振動 | 20G | |
| 保護規格 | IP65 | 作動油汚染度 | NAS10級以下 | |
| 質量 | 2.3kg以下 |
（注1）ドライ型、供給圧力7MPa、A,Bポート直結、供給電源48VDC
（注2）強制油冷型、供給圧力7MPa、A,Bポート直結、供給電源48VDC

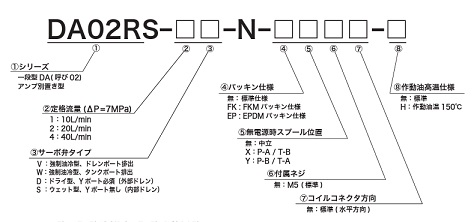

型式

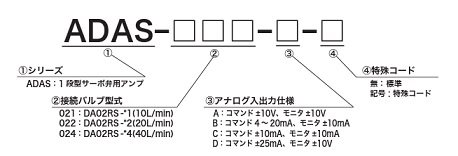

サーボアンプの詳細は「こちら」をご確認下さい。
別途ケーブルの指示も必要です。
外形寸法図

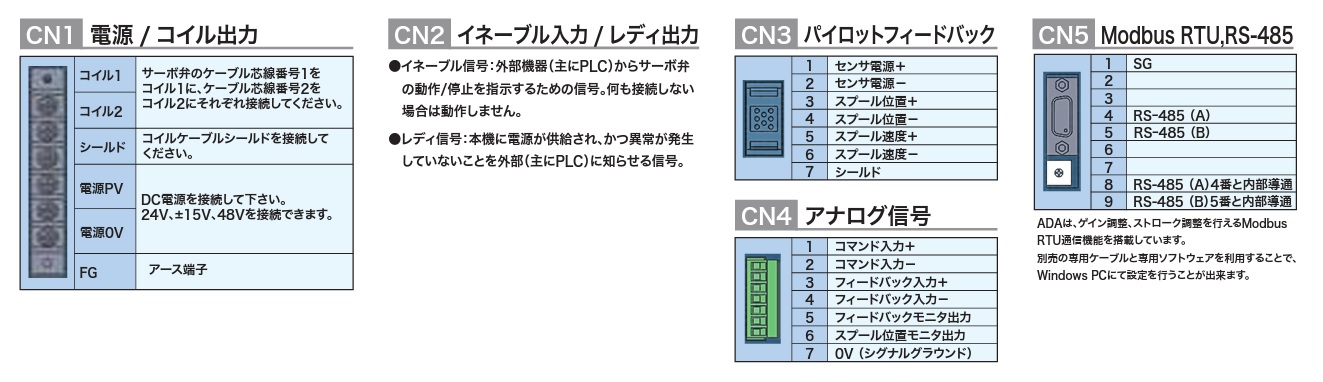

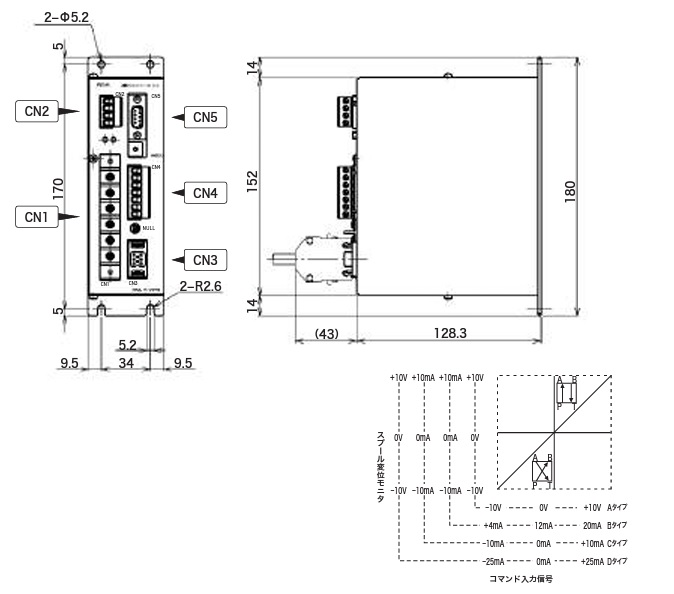

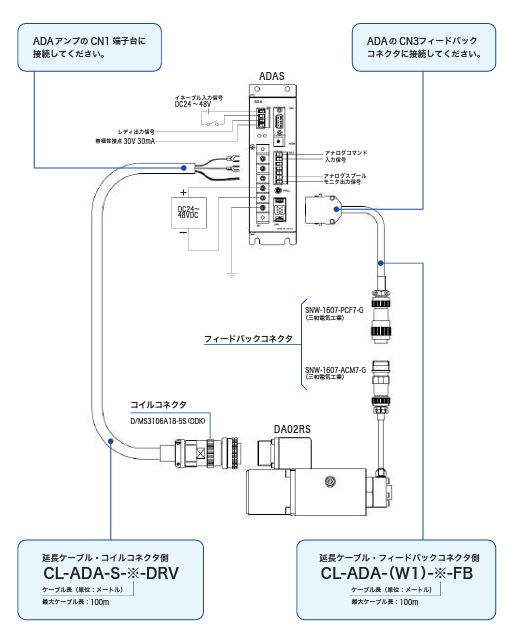

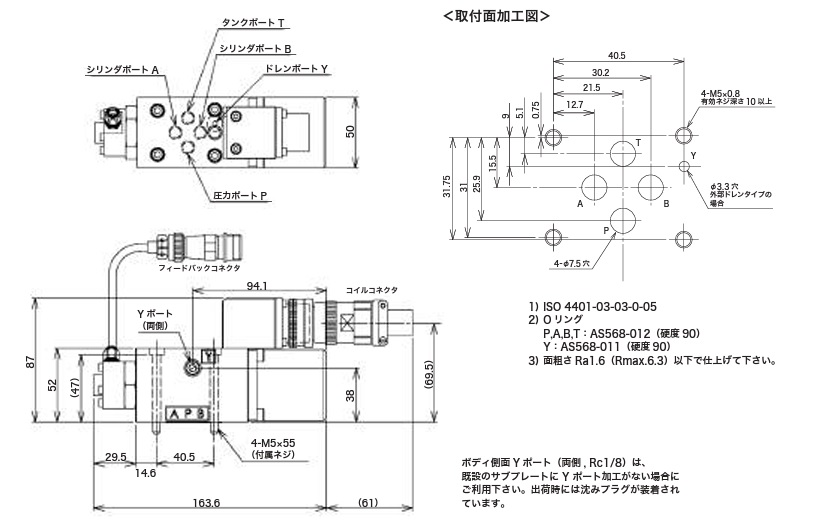

| 外形寸法図と取付面加工図 | アンプ別置きサーボ弁（DA02RS／ADAS）接続図 | サーボアンプ（ADAS）外形寸法図 | 電気的仕様 | |||
|---|---|---|---|---|---|---|
|
|
|
|
|||
|
|
|
|
|
サーボ弁
| 製品名 | サイズ | 定格流量 | 最高使用圧力 | ステップ応答（0⇔100%） | 周波数応答（ゲイン-3dB） | 周波数応答（位相差-90°） | 使用温度範囲 | 耐振 |
|---|---|---|---|---|---|---|---|---|
|
02サイズ （アンプ別置き型） |
10L/min 20L/min 40L/min |
35MPa | 1.4ms 1.5ms 1.6ms |
420Hz 380Hz 550Hz |
450Hz 380Hz 530Hz |
-40℃～80℃ | 20G |
|
- | - | - | - | - | - | - | - |
|
02サイズ （アンプ一体型） |
10L/min 20L/min 40L/min |
35MPa | 1.4ms 1.5ms 1.6ms |
420Hz 380Hz 550Hz |
450Hz 380Hz 530Hz |
-20℃～50℃ | 10G |
|
二段型DA用サーボアンプ | - | - | - | - | - | - | - |
|
一段型DA用サーボアンプ | - | - | - | - | - | - | - |
|
03サイズ （アンプ別置き型） |
10L/min 20L/min 40L/min 60L/min 80L/min |
35MPa | 1.2ms 1.2ms 1.2ms 1.5ms 1.6ms |
750Hz 640Hz 520Hz 620Hz 570Hz |
540Hz 510Hz 450Hz 490Hz 480Hz |
-40℃～85℃ | 20G |
|
03サイズ （アンプ一体型） |
10L/min 20L/min 40L/min 60L/min 80L/min |
35MPa | 1.2ms 1.2ms 1.2ms 1.5ms 1.6ms |
750Hz 640Hz 520Hz 620Hz 570Hz |
540Hz 510Hz 450Hz 490Hz 480Hz |
-20℃～50℃ | 10G |
