サーボ弁

サーボ弁
DA02S.

new

Model DAシリーズは、デュアル・ハルバッハ・マグネット・アレーによる強磁界を得て、

その環状空間に差動型ボイスコイルを配置し、従来の倍以上の推力を発揮し、

優れた応答性、優れた耐コンタミ性を有する油圧用流量制御弁である。

・アンプ一体型(型式:DA02S)

・油冷方法は、強制油冷型、油冷なし(ドライ型)、ウェット型の3種類

・定格流量(@7MPa):10L/min, 20L/min, 40L/min

・最高使用圧力:35MPa

・オプション:

 水-グリコール系、リン酸エステル系、脂肪酸エステル系、ブレーキオイルにも対応可能

 (詳細は弊社までお問合せ願います。)

DA02S.写真

こんな方にオススメです

  • 高速サーボ弁をお探しの方
  • 油圧サーボシステム(位置, 圧力, 荷重制御)を構築したい方
  • サーボ弁の耐コンタミ性でお困りの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

優れた応答性

デュアル・ハルバッハ・マグネット・アレーによる強磁界を得て その環状空間に差動型ボイスコイルを配置し、従来の倍以上の推力を発揮

優れた耐コンタミ性

直動型構造のため、優れた耐コンタミ性を有します。 作動油汚染度 NAS1638 10級以下

仕様

モデル DA02S-1V
DA02S-2V
DA02S-4V
定格流量
(弁圧力降下7MPa)
10L/min
20L/min
40L/min
最高使用圧 35MPa 内部漏れ流量(14MPa, 作動油ISO VG46) 1.7L/min以下
ステップ応答(0⇔100%)
 (注1)
1.4ms(10L/min)
1.5ms(20L/min)
1.6ms(40L/min)
周波数応答
(ゲイン-3dB)
(注2)
420Hz(10L/min)
380Hz(20L/min)
550Hz(40L/min)
周波数応答
(±25%振幅)
450Hz(10L/min)
400Hz(20L/min)
530Hz(40L/min)
ラップコンディション ゼロラップ
使用温度範囲 -20℃〜50℃ 耐振動 10G
保護規格 IP65 作動油汚染度 NAS10級以下
質量 2.7kg以下

(注1)ドライ型、供給圧力7MPa、A,Bポート直結、供給電源48VDC
(注2)強制油冷型、供給圧力7MPa、A,Bポート直結、供給電源48VDC

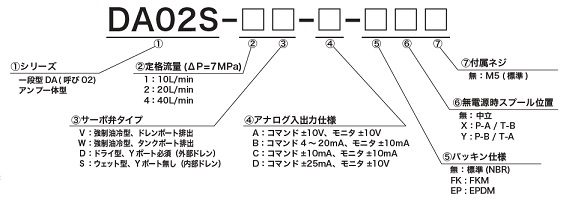

型式

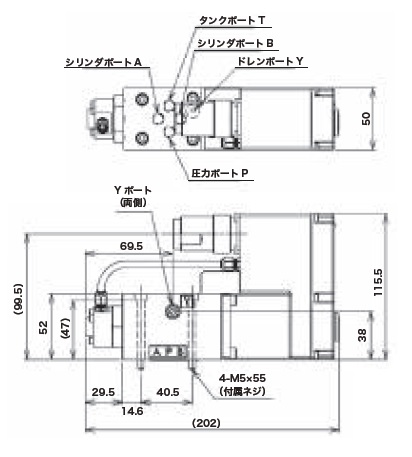

外形寸法図

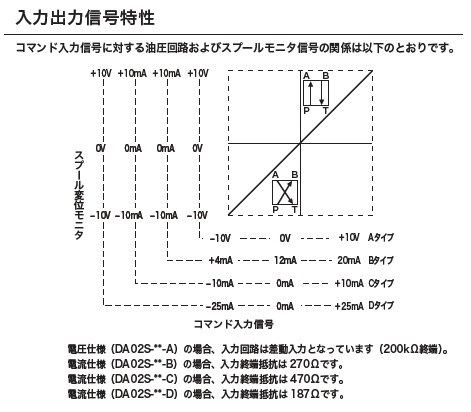

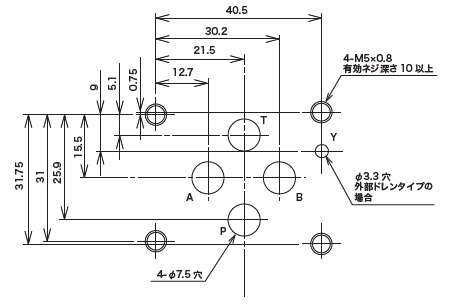

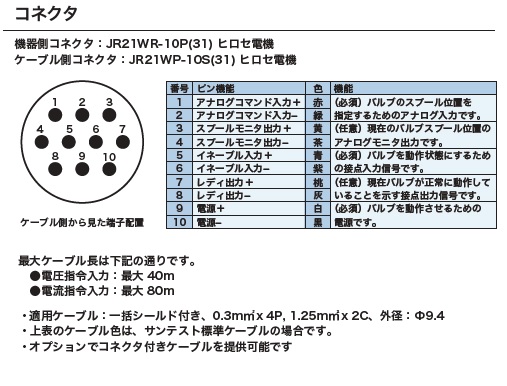

外形寸法図   取付面加工図   電気仕様   入出力信号特性
拡大する 拡大する 拡大する 拡大する

サーボ弁

製品名 サイズ 定格流量 最高使用圧力 ステップ応答(0⇔100%) 周波数応答(ゲイン-3dB) 周波数応答(位相差-90°) 使用温度範囲 耐振
DA02S.

サンテスト

カタログPDF

02サイズ
(アンプ一体型)
10L/min
20L/min
40L/min
35MPa 1.4ms
1.5ms
1.6ms
420Hz
380Hz
550Hz
450Hz
380Hz
530Hz
-20℃~50℃ 10G
サーボ弁

サンテスト

カタログPDF

- - - - - - - -
DA02RS.

サンテスト

カタログPDF

02サイズ
(アンプ別置き型)
10L/min
20L/min
40L/min
35MPa 1.4ms
1.5ms
1.6ms
420Hz
380Hz
550Hz
450Hz
380Hz
530Hz
-40℃~80℃ 20G
ADAW

サンテスト

カタログPDF

二段型DA用サーボアンプ - - - - - - -
ADAS

サンテスト

カタログPDF

一段型DA用サーボアンプ - - - - - - -
DA03RS

サンテスト

カタログPDF

03サイズ
(アンプ別置き型)
10L/min
20L/min
40L/min
60L/min
80L/min
35MPa 1.2ms
1.2ms
1.2ms
1.5ms
1.6ms
750Hz
640Hz
520Hz
620Hz
570Hz
540Hz
510Hz
450Hz
490Hz
480Hz
-40℃~85℃ 20G
DA03S

サンテスト

カタログPDF

03サイズ
(アンプ一体型)
10L/min
20L/min
40L/min
60L/min
80L/min
35MPa 1.2ms
1.2ms
1.2ms
1.5ms
1.6ms
750Hz
640Hz
520Hz
620Hz
570Hz
540Hz
510Hz
450Hz
490Hz
480Hz
-20℃~50℃ 10G
