直動型高速サーボ弁DAシリーズ用（AD03, AD02）のサーボアンプ（1段型対応）です。
・高効率ドライバ
内部消費は僅か5W以下
・柔軟なインターフェイス
コマンド信号として、±10V、4-20mA、±10mA、±25mAから選択。
電源電圧は、24Vから48Vまでの任意の電圧を供給可能。
・電気的絶縁設計
制御系とパワー出力系は電気的に絶縁されている
・アナログ/ディジタルハイブリット設計
制御系はアナログ回路で構成され、高い分解能と応答性を両立しながら、
ゲイン、振幅調整はディジタルポテンショメータを利用して、PCから通信を通じて調整
・事故診断
過電流および誤配線検知により自動的に動作を停止し、LEDで不具合を通知
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| コマンド入力 | -10～10V 4～20mA -10～10mA -25～25mA |
電源 | 22～50V （消費電流：0.2A（定常時）、6.5A（ピーク時）） |
|
|---|---|---|---|---|
| 使用温度範囲 | -20～50℃ | 保護等級 | IP20 | |
| 質量 | 1kg以下 |

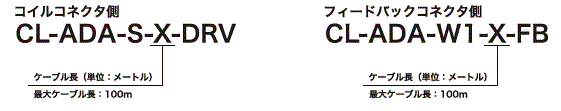

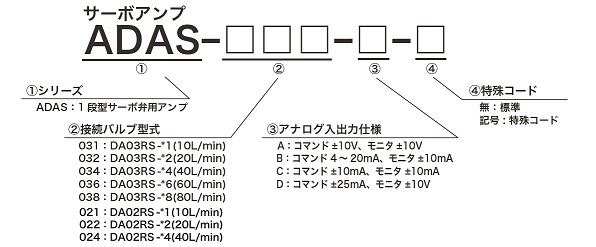

型式

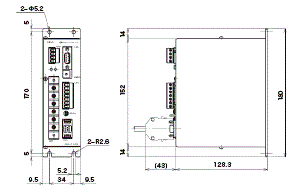

外形寸法図
| 外形寸法図 | DA03RSとADASの接続 | |||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
サーボ弁
| 製品名 | サイズ | 定格流量 | 最高使用圧力 | ステップ応答（0⇔100%） | 周波数応答（ゲイン-3dB） | 周波数応答（位相差-90°） | 使用温度範囲 | 耐振 |
|---|---|---|---|---|---|---|---|---|
|
一段型DA用サーボアンプ | - | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
|
02サイズ （アンプ別置き型） |
10L/min 20L/min 40L/min |
35MPa | 1.4ms 1.5ms 1.6ms |
420Hz 380Hz 550Hz |
450Hz 380Hz 530Hz |
-40℃～80℃ | 20G |
|
02サイズ （アンプ一体型） |
10L/min 20L/min 40L/min |
35MPa | 1.4ms 1.5ms 1.6ms |
420Hz 380Hz 550Hz |
450Hz 380Hz 530Hz |
-20℃～50℃ | 10G |
|
二段型DA用サーボアンプ | - | - | - | - | - | - | - |
|
03サイズ （アンプ別置き型） |
10L/min 20L/min 40L/min 60L/min 80L/min |
35MPa | 1.2ms 1.2ms 1.2ms 1.5ms 1.6ms |
750Hz 640Hz 520Hz 620Hz 570Hz |
540Hz 510Hz 450Hz 490Hz 480Hz |
-40℃～85℃ | 20G |
|
03サイズ （アンプ一体型） |
10L/min 20L/min 40L/min 60L/min 80L/min |
35MPa | 1.2ms 1.2ms 1.2ms 1.5ms 1.6ms |
750Hz 640Hz 520Hz 620Hz 570Hz |
540Hz 510Hz 450Hz 490Hz 480Hz |
-20℃～50℃ | 10G |
