インテリジェント・リモートデバイスシステム

回転レゾルバアンプ

インテリジェント・リモートデバイスシステム
IRDS-VR-S/M

本モジュールは、IRDシリーズの回転型VRレゾルバ変換器モジュールです。

回転型VRレゾルバ(S:シングルターン、M:マルチターン)を最大2軸まで接続でき、

回転角を任意の分解能で変換できます。

<特長>

・IRDS-VR10:1軸の回転型VRレゾルバの角度データを取得

・IRDS-VR20:2軸の回転型VRレゾルバの角度データを取得

・IRDマスタモジュールを通して産業用ネットワーク

 (CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS)へ転送

・他のスレーブモジュールからアナログ出力(IRDS-AIO, IRDS-AO4)またはディジタル出力(IRDS-DO

・マスタモジュールを通して、産業用ネットワーク上位機器

 または専用Windowsソフトウェア(IRD Manager)から内部設定を変更

・産業用ネットワーク上位機器またはIRD Managerにてプリセット入力フラグ/警報出力フラグ

 (IRDS-VR10--Z のみ外部プリセット入力/警報出力有)

・上下限リミット出力機能:しきい値を任意で設定可能

・自己診断機能:センサ接続異常、モジュール電源異常を感知

・RoHS指令対応

<ダウンロードファイル>

・カタログ(日本語):2016030500G版

・カタログ(英語):202005G

・取説(日本語):2015年9月30日 第2版

・取説(英語):2014年9月2日 初版

・CADデータ:IRDS-VR-SM.dxf

IRDS-VR-S/M写真

こんな方にオススメです

  • 回転型VRレゾルバを産業用ネットワーク
    (CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS)システムで構築したい方
  • アブソリュートエンコーダの信号をCC-Link, EtherNet/IP, PROFIBUS, EtherCATで取り込みたい方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

産業用ネットワークシステム

産業用ネットワーク通信機能を持つマスタモジュールは、全てのスレーブモジュールデータを一括して
産業用ネットワーク(CC-Link, CC-Link IE Field, EtherNet/IP, EtherCAT, PROFIBUS)に転送し、
上位機器(PLCやPC)とのデータ交換を行えます。

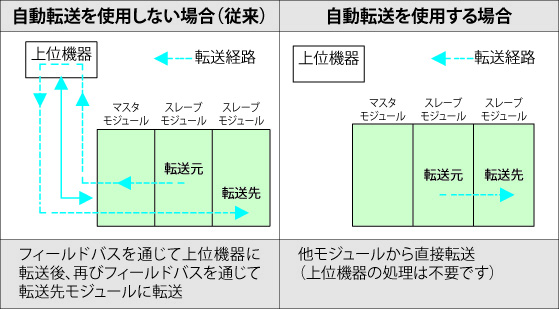

自動転送機能

自動転送は、上位機器による処理を必要とせず、スレーブモジュール間で自律的にデータ交換する機能です。
この機能により、産業用ネットワークや上位機器の転送処理遅延はなく、
高速(0.2~2.4msec、構成モジュール数や種類による)でデータの転送が可能です。

性能

仕様

位置検出軸数 IRDS-VR10:1軸
IRDS-VR20:2軸
適合検出レゾルバ S:1回転型(シングルターン)VRレゾルバ
M:多回転型(マルチターン)VRレゾルバ
最高分解能 S:13bit / 1回転(8192/rev)
M:17bit(0~131,071)
 32回転センサの場合:4096/rev
 64回転センサの場合:2048/rev
 128回転センサの場合:1024/rev
 256回転センサの場合:512/rev
更新周期 0.2ms

インテリジェント・リモートデバイスシステム

製品名 区分 モジュール種別 機能 消費メモリブロック 入力バイト数 出力バイト数 特長 -
IRDS-VR-S/M

サンテスト

カタログPDF

スレーブ VRレゾルバ
変換器
S:1回転型VR
レゾルバ変換器
(1軸,2軸)
M:多回転型VR
レゾルバ変換器
(1軸,2軸)
4 16 16 - -

回転レゾルバアンプ

製品名 - - - - - - - -
IRDS-VR-S/M

サンテスト

カタログPDF

スレーブ VRレゾルバ
変換器
S:1回転型VR
レゾルバ変換器
(1軸,2軸)
M:多回転型VR
レゾルバ変換器
(1軸,2軸)
4 16 16 - -
DC-Q-S/M

JCC(製造元:サンテスト)

カタログPDF

アブソリュート方式 S:1回転ポスコーダSTD
M:多回転ポスコーダMTD
S:8192分割/1回転
M:回転数(8~1280)含めて17bit
1ms - - - -
CS-50A

JCC

- - - - - - - -
MC-15

JCC

- - - - - - - -
SC-12B

JCC

- - - - - - - -
