回転レゾルバアンプ
MC-15
多回転型ポジションコーダ（MTD-F6A／MTD-F6AH／MTD-10H□S）と組み合わせて使用し、全域にわたってアブソリュードのパラレル位置信号を出力します。
（全域で16bit、バイナリまたはグレイ）
- 多回転アブソリュートMTDシリーズ用の変換器をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 出力コード | バイナリ（MC-15B） グレイ（MC-15G） |
分解能 | 全域で65536分割（16bit） | |
|---|---|---|---|---|
| 供給電源 | 24VDC（±10%） 0.2A | サンプリング | 0.4msec | |
| 使用温度範囲 | 0～55℃ | 保存温度範囲 | -10～80℃ |

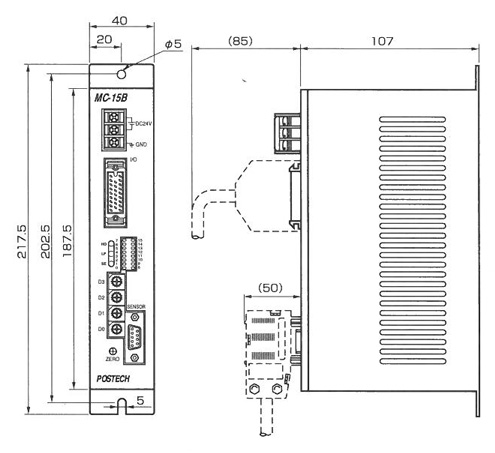

外形寸法図
|
||||||
|
|
回転レゾルバアンプ
| 製品名 | - | - | - | - | - | - | - | - |
|---|---|---|---|---|---|---|---|---|
|
- | - | - | - | - | - | - | - |
|
スレーブ | VRレゾルバ 変換器 |
S：1回転型VR レゾルバ変換器 （1軸,2軸） M：多回転型VR レゾルバ変換器 （1軸,2軸） |
4 | 16 | 16 | - | - |
|
- | - | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
変換器
| 製品名 | - | - | - | - | - | - | - | - |
|---|---|---|---|---|---|---|---|---|
|
- | - | - | - | - | - | - | - |
| - | - | - | - | - | - | - | - | |
|
SSI⇒パラレル | - | - | - | - | - | - | - |
|
SSI ↓ パラレル A/B相パルス |
- | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
|
- | - | - | - | - | - | - | - |
